Ліхтарі для освітлення приладової дошки
Освітлення приладів
У цьому розділі мова йде про висвітлення індикаторних приладів. Опис контрольних лампочок, також розташованих у комбінованому приладі, ви
знайдете в розділі Інструменти
і прилади. Демонтаж
освітлення приладів:
|
-
Демонтуйте рульове колесо (глава Підвіска коліс
і рульове управління).
-
Демонтуйте комбінований прилад (глава Інструменти і
прилади).
-
За комбінованим приладом в залежності від моделі видно до дев'ять
патронів лампочок для освітлення приладів.
-
Для заміни поверніть ліворуч і вийміть.
-
Лампочки зі скляним цоколем по 1,1 Вт утворюють з патроном один
конструктивний елемент.
-
Знову вставте в комбінований прилад патрон з лампою і
поверніть вправо
до упору.
-
В автомобілях з бортовим комп'ютером для освітлення
дисплея використовуються
п'ять лампочок зі скляними цоколями по 1,1 Вт.
-
Деякі лампочки для освітлення приладів – в залежності від виробника
– забезпечені помаранчевими захисними
ковпачками. Ковпачки можна
встановлювати на нові лампи розжарювання.
|
|

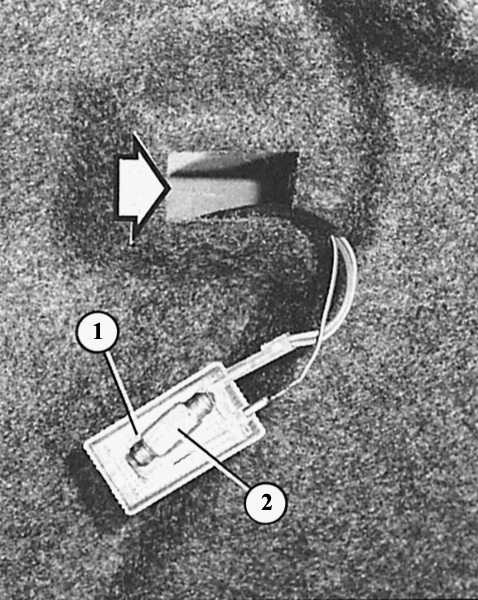

Зліва: бічне освітлення багажника ідентично верхнього
освітлення багажника. Стрілкою показано монтажний отвір для корпуса ліхтаря (1);
цифрою «2» позначена лампа розжарювання.

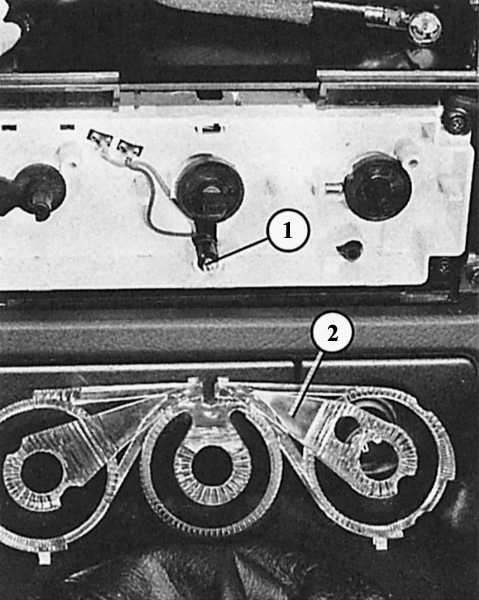

Праворуч: для освітлення регулятора опалення служить маленька
лампочка (1). Через один світловод (2; тут виймуть із затискачів) висвітлення
розподіляється по всім трьом шкалами
ручок налаштування.
|

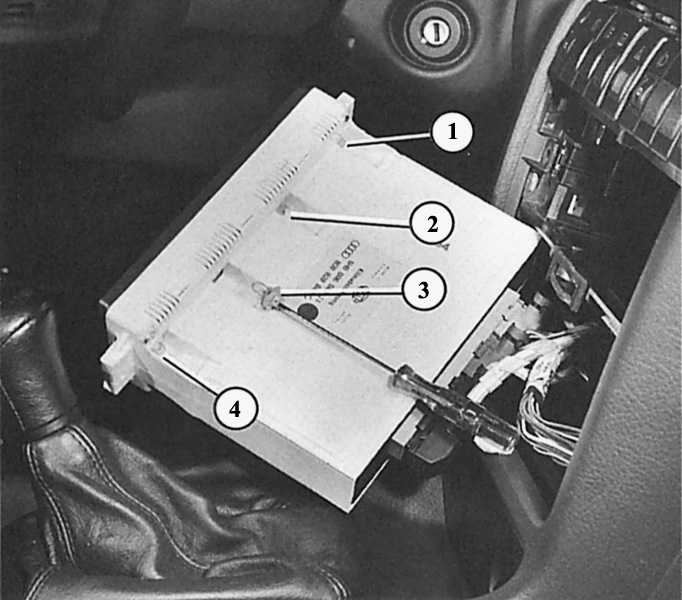

Для освітлення вузла ручного управління кліматичною установкою
використовуються чотири маленькі лампочки. Патрон і лампочка утворюють один конструктивний елемент, який можна замінити за
допомогою викрутки (поверніть
на чверть обороту вліво). |
|

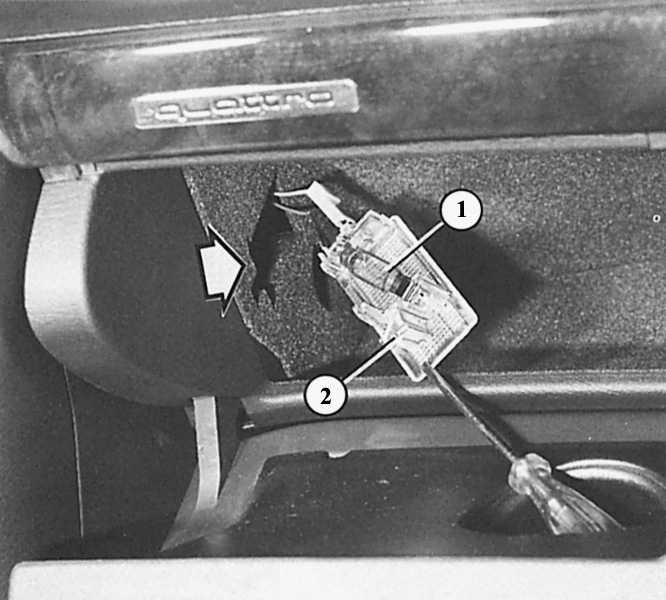

Ліхтар ящика для рукавичок: обережно відіжміть корпус
викруткою (2) лампочки з монтажного отвору. Після цього стає доступною
софитная лампа розжарювання (1). |
|

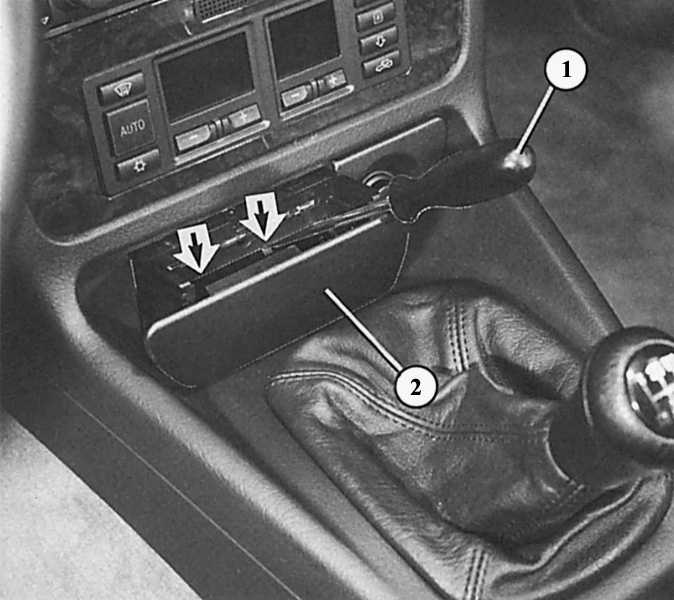

Демонтаж корпусу попільнички/прикурювача: відкрийте попільничку (2), викруткою (1) вийміть з пазів
пружини в обох виїмках
(стрілки) і витягніть корпус назад. |
|
Тут лампочка освітлення попільнички/прикурювача (2) знята з прикурювача (1) при демонтированном і
поверненому зворотного стороною
корпусі попільнички. |
Освітлення важеля опалення
|
-
Демонтуйте радіоприймач (глава Інструменти і
прилади).
-
Послабте в монтажному отворі радіоприймача
чотири гвинти.
-
Зніміть декоративну панель середньої консолі (вимикачі
залишаються на
місці).
-
Потягніть назад всі три поворотних регулятора
опалення/вентиляції.
-
Вигвинтіть під ними два гвинти з хрестоподібними
головками, зніміть декоративну
панель.
-
Вийміть з затискачів світловод.
-
Тепер видно вставлені тут лампочки зі скляними цоколями по
1,2 Вт.
-
Лампочки можна по одній вийняти з патрона.
|
|
Освітлення вузла ручного управління кліматичною установкою
|
-
Вийміть з затискачів радіоприймач (глава Інструменти і
прилади).
-
Послабте в монтажному отворі радіоприймача
чотири гвинти.
-
Зніміть декоративну панель середньої консолі (вимикачі
залишаються на
місці).
-
Вигвинтіть чотири кріпильних гвинта вузла ручного
управління кліматичною установкою
і вийміть вузол.
-
На звороті поверніть вліво патрони ламп і
вийміть їх.
-
Лампочки зі скляними цоколями по 2 Вт утворюють з патроном один
конструктивний елемент.
-
У обох середніх лампочок чорна облямівка, в обох
зовнішніх – ні.
|
|
Освітлення попільнички/прикурювача попереду
|
-
Відкрийте попільничку (2) в середній консолі.
-
Вставте викрутку в одну з двох виїмок за попільничкою і
відіжміть вниз
на підставі корпусу попільнички кріпильну
пружину.
-
Це легше зробити, якщо світити ручним ліхтариком
у виїмку.
-
Повторіть той же процес з другої пружиною.
-
Вийміть назад попільничку разом з корпусом.
-
Підніміть маленьку кріпильну накладку, вийміть патрон
лампи на
прикурювача.
-
Замініть лампу.
|
|
Ліхтар для освітлення ящика для рукавичок
Напруга на лампочку для освітлення ящика для рукавичок
надходить при включених стоянкових
або габаритних ліхтарях. Вона включається і вимикається контактним вимикачем в
шарнірі.
|
-
Відкрийте ящик для рукавичок.
-
Вставте викрутку у виїмку збоку на корпусі лампи і
обережно відіжміть
лампу.
-
Після заміни лампи розжарювання (софитная лампочка 5 Вт,
довжина 36 мм) знову вставте корпус лампи, спочатку тією стороною,
де провід.
|
|
Індикатор передачі
Для освітлення індикатора передачі на важелі-селектор
автоматичної коробки передач
служить лампа зі скляним цоколем (1,2 Вт, форма W за стандартом
ДІН).
|
-
Демонтуйте середню консоль (глава Салон).
-
Вийміть з затискачів патрон лампи зліва на
консолі важеля селектора.
-
Вийміть лампу зі скляним цоколем з патрона.
|
|
Лампочки в вимикачах
Майже у всіх вимикачах є освітлені символи, але це
освітлення не призначено для
заміни. Тому в разі дефекту потрібно враховувати неосвітлений
вимикач або
замінити його.
