Ауді А4 (94+ року). Заміна ламп фар

Заміна ламп фар

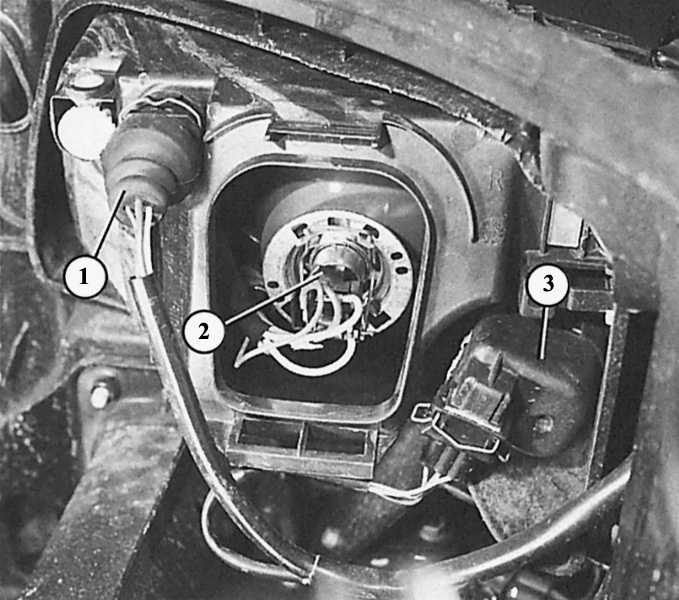

Зворотна сторона головної фари без протитуманного ліхтаря


1 – роз'єм для підключення всіх ламп; 2 – лампа головної фари;	3 – двигун для корекції фари.

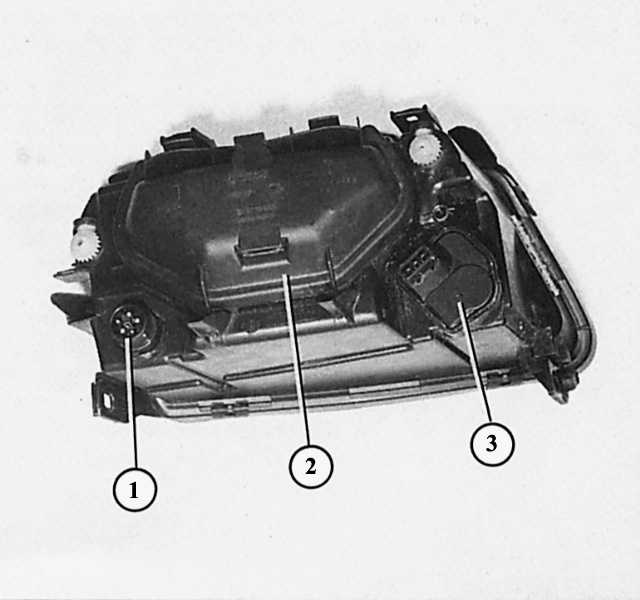

Зворотна сторона демонтованої фари


1 – електричний з'єднувальний роз'єм для всіх ліхтарів; 2 – захисний ковпак;	3 – двигун для корекції фари.

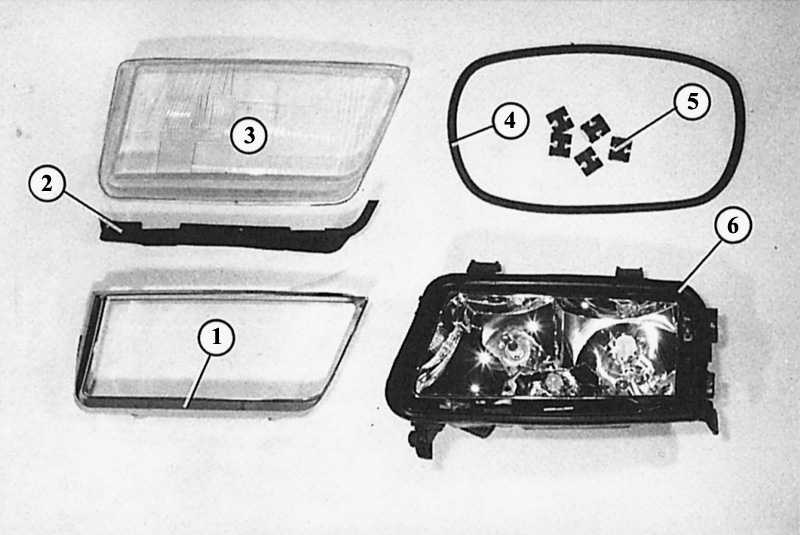

Деталі розібраної головної фари


1 – декоративна діафрагма; 2 – захисна гума вгорі; 3 – розсіювач;	4 – ущільнювальна гума; 5 – кріпильні затискачі; 6 – рефлектор з корпусом фари.

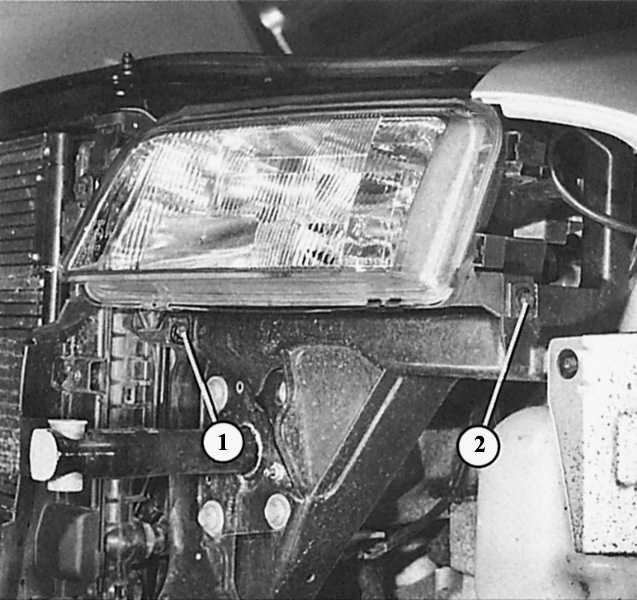

Нижні кріпильні болти (1 і 2) корпусу фари доступні лише після демонтажу бампера і корпусу покажчика повороту.

Всі лампи розжарювання в фарах демонтуються з боку рухового відсіку. Для цього в правій фарі спочатку потрібно вийняти повітропровід.

Головні і протитуманні фари

ПОРЯДОК ВИКОНАННЯ

Зніміть у руховому відсіку захисний ковпак фари, натиснувши на обидві клавіші.
Від'єднайте від лампи розжарювання роз'єм дроти.
Вивісьте пружинний хомут кронштейна лампи і відкиньте його вниз.
Вийміть лампу розжарювання.
Нова лампа залежно від фари і самої лампи повинна вставлятися наступним чином:
Лампа Н 4 в фарі без протитуманного ліхтаря: вставити лампу так, щоб її три язичка контактів утворювали букву «U», відкриту вниз.
Лампи Н 7 в фарі з протитуманним ліхтарем: вставити лампу так, щоб хвостовик тарілки лампи був звернений вгору вертикально.
Лампа Н 1 фарі з протитуманним ліхтарем: лампу вставити так, щоб скошена сторона тарілки лампи збоку стояла вертикально і обидві шишки увійшли в отвори на дзеркалі фари.

Стоянкові вогні

ПОРЯДОК ВИКОНАННЯ

Підготовчий етап той же, що описаний в останньому розділі.
Вийміть патрон лампи стоянкового вогню з рефлектора тому.
Пальцевидную лампу (у фарі без протитуманного ліхтаря) злегка втисніть в патрон, поверніть вліво і вийміть.
Лампа зі скляним цоколем (у фарі з протитуманним ліхтарем) просто вийміть з патрона.
