Ауді А4 (94+ року). Демонтаж окремих деталей

Демонтаж окремих деталей

Багато деталей системи упорскування не потребують додаткового описі демонтажу. Виключення описані в наступних розділах.

Заміна лямбда-зонда

ПОРЯДОК ВИКОНАННЯ

Від'єднайте роз'єм дроти, ослабте хомут дроти.
Перед монтажем змастіть різьблення монтажної пастою з майстерні Audi. На шліци зонда паста не повинна потрапити.
Правильний момент затягування лямбда-зонда: 50 Нм.

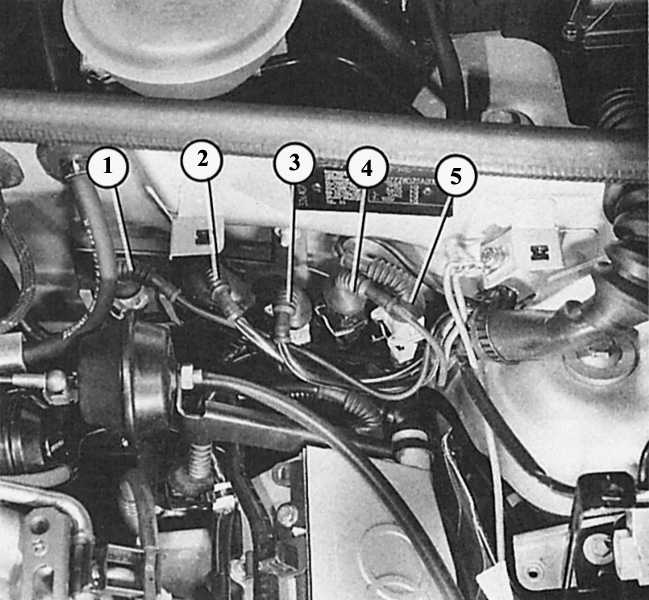

Штекерні роз'єми ззаду зліва в руховому відсіку


1 – сенсора детонації II (синій); 2 – обігріву і сигналу лямбда-зонда (зонд зліва; чорний); 3 – котушки запалювання (підвідний провід; білий);	4 – датчика моменту запалювання (чорний); 5 – датчик числа обертів двигуна (сірий).

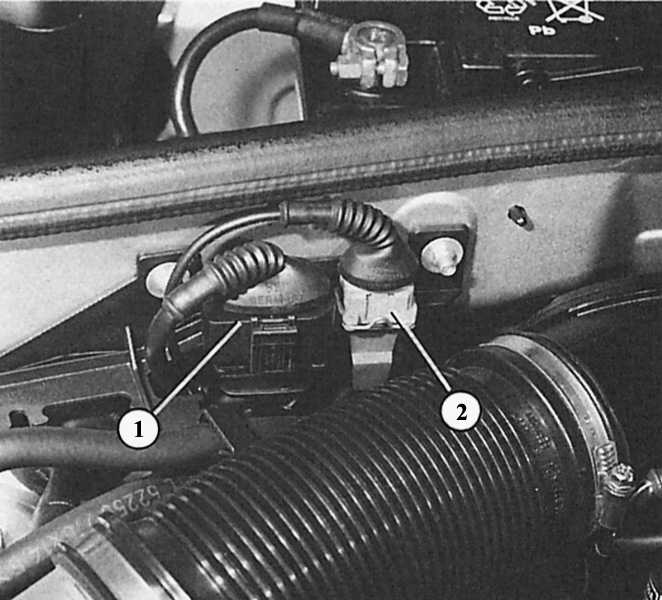

Штекерні роз'єми ззаду справа в руховому відсіку


1 – обігріву і сигналу лямбда-зонда (зонд праворуч; чорний);	2 – сенсора детонації I (синій).

Демонтаж вимірника маси повітря

ПОРЯДОК ВИКОНАННЯ

Послабте хомут повітрозабірного шланга.
Від'єднайте роз'єм вимірника маси повітря.
Демонтуйте верхню частину корпуса повітряного фільтра з вимірювачем маси повітря так, як описано в главі Повітряний фільтр і канали всмоктування.

Демонтаж клапанів впорскування

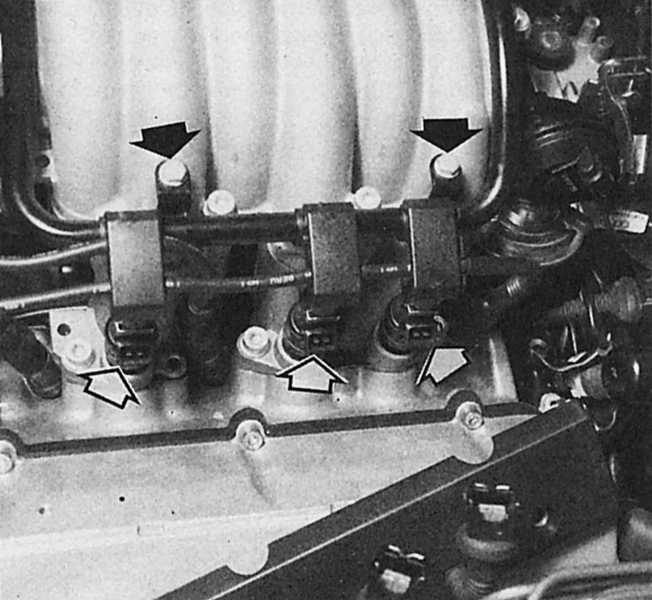

Клапани уприскування (білі стрілки) можна демонтувати тільки разом з розподільної трубкою палива. Для цього послабте кріпильні болти розподільної трубки (чорні стрілки).

ПОРЯДОК ВИКОНАННЯ

Демонтуйте всмоктуючий шланг між повітряним фільтром (вимірювач маси повітря) і двигуном.
Від'єднайте і відкладіть в сторону дроти високої напруги.
Від'єднайте роз'єм клапанів уприскування.
Відкрутіть розподільну трубку палива від впускного колектора на двигуні.
Від'єднайте вакуумний шланг від регулятора тиску палива.
Зніміть вгору розподільну трубку палива з клапанами упорскування з впускного колектора на двигун.
Щоб демонтувати окремий клапан впорскування, зніміть фіксуючу скобу з розподільної трубки і вийміть клапан.
Монтаж: перед монтажем замініть гумові кільця круглого перерізу на всіх клапанах уприскування.
Змастіть всі гумові кільця круглого перерізу новим моторним маслом.
Дуже обережно і по одному вставте клапани уприскування так, щоб жодне з гумових кілець круглого перерізу не було здавлена або пошкоджено.
