Ауді А4 (94+ року). Так відбувається охолодження




Так відбувається охолодження

Водяний насос при працюючому двигуні постійно жене охолоджуючу рідину через численні канали охолодження двигуна і таким чином відводить теплоту, виникає за рахунок згоряння в циліндрах. Насос прискорює потік охолоджувальної рідини з допомогою лопатевого колеса, яке перебуває у нього на звороті.

Привід водяного насоса в чотирициліндровому двигуні забезпечується клиновим ременем, у шестициліндровому двигуні – зубчастим ременем. Те, яким шляхом охолоджуюча рідина тече по незліченних шлангах і каналах, залежить від її температури в даний момент.

  • Якщо двигун ще не прогріта, то охолоджуюча рідина рухається по «малому контуру», який йде через двигун і теплообмінник опалення. Залежно від моделі двигуна до малого контуру циркуляції охолоджуючої рідини додатково підключається масляний радіатор.
  • При температурі понад 87 °С термостат відкриває «великий контур», в якому підключений радіатор.
  • Якщо температура продовжує підвищуватися далі настільки, що навіть в оточенні радіатора досягає 82 °С, вязкостное зчеплення вентилятора радіатора перемикається на жорсткий прямий привід – вентилятор теж обертається.
  • В автомобілях з електричним приводом вентилятора радіатора (кліматична установка) підключається вентилятор, якщо в радіаторі температура досягає приблизно 92 °С.



Система охолодження підвищеного тиску

При робочій температурі в системі охолодження виникає підвищений тиск в 1,2–1,5 бар, що значно підвищує температуру кипіння води – 100 °С при звичайних умовах. Таким чином створюється резерв, двигун може досягати робочих температур понад 100 °С, і при цьому немає небезпеки закипання рідини» у системі охолодження.

Правильний тиск в системі охолодження забезпечується запірної кришкою розширювального бачка, в якій знаходяться запобіжний клапан підвищеного тиску (близько 1,2–1,5 бар) і запобіжний клапан зниженого тиску (0,06–0,1 бар).

Клапан зниженого тиску впускає потік повітря, якщо температура охолоджуючої рідини знижується і, отже, займає менший об'єм.

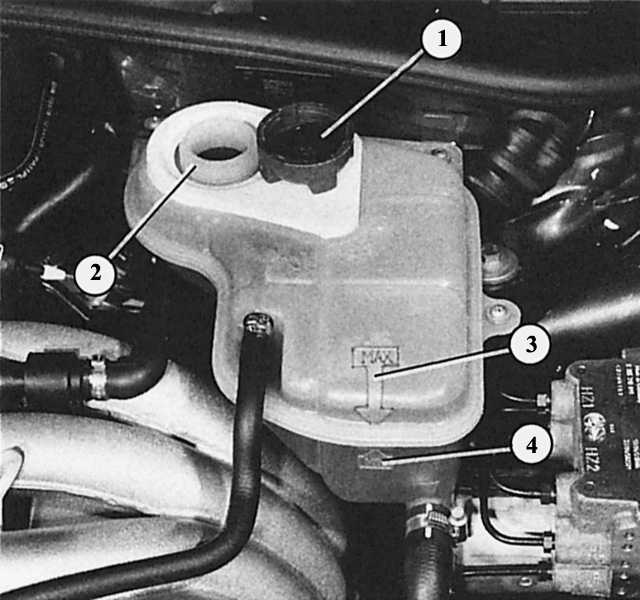

6.1 Так відбувається охолодження ���� A4 В запірної кришці (1) системи охолодження, на заливному патрубку (2) розширювального бачка розташовуються клапани підвищеного і зниженого тиску. Збоку на прозорому бачку знаходиться маркування рівня рідини (3 і 4).
