22.6. Регулировка положения переднего бампера
Регулировка положения переднего
бампера в амортизаторе удара
 |

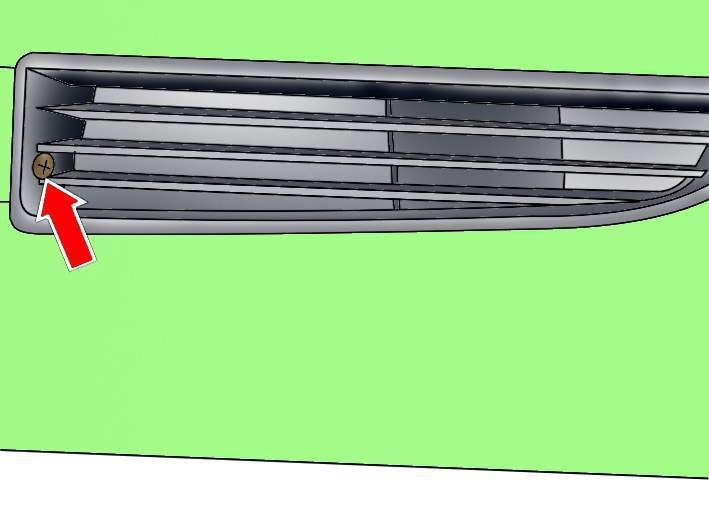

Рис. 3.2–1.
Расположение винта крепления левой
вентиляционной решетки
|
Отверните винты
крепления левой и правой вентиляционных решеток бампера и
снимите решетки (см. рис.
3.2–1).
 |

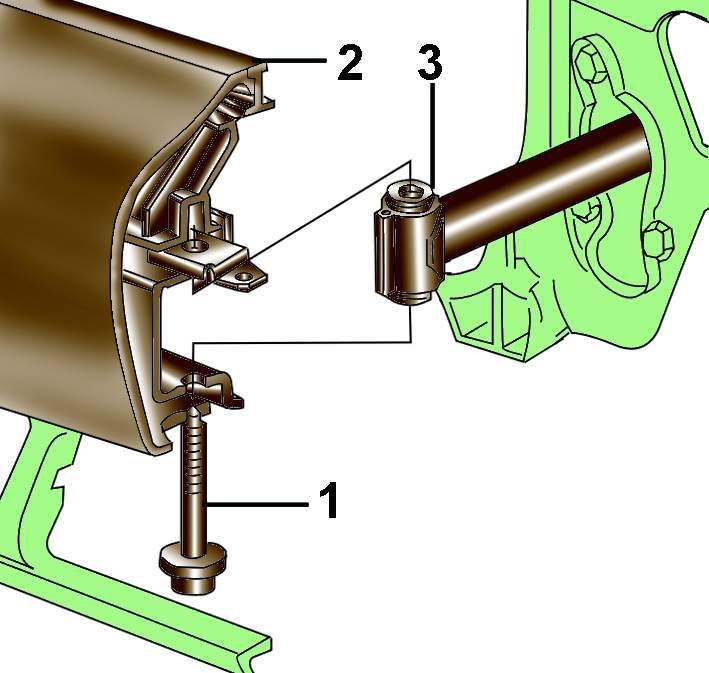

Рис. 16–2.
Крепление переднего бампера (2) к амортизатору
удара (3): 1 – болт
|
Снизу бампера
отвинтите болты крепления бампера (см. рис.
16–2).
 |

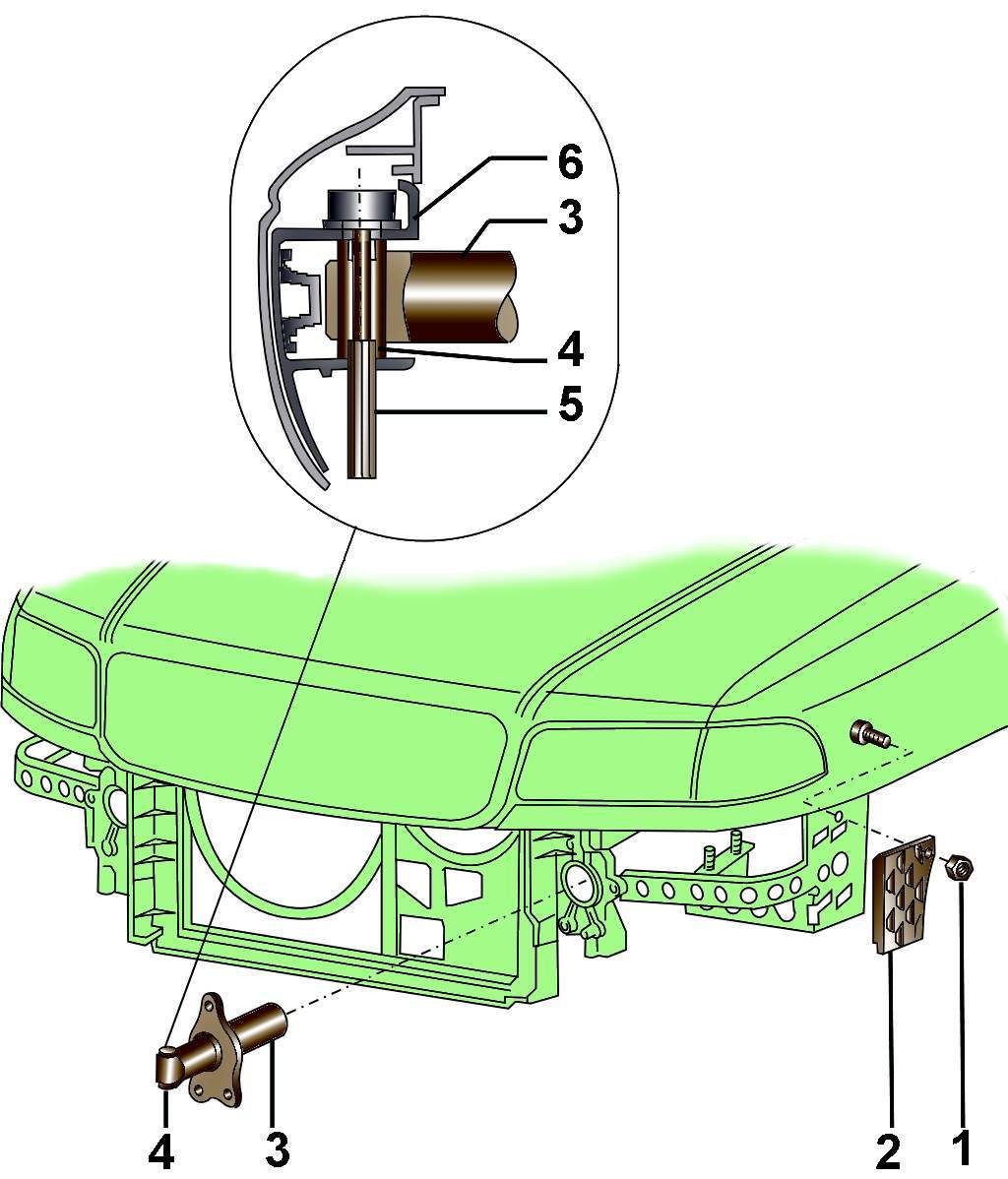

Рис. 16–5.
Регулировка положения переднего бампера в
амортизаторе удара: 1 – болт; 2 – кронштейн; 3 –
амортизатор удара; 4 – резьбовая втулка; 5 –
торцовый ключ; 6 – усилитель бампера
|
Через отверстие для
вентиляционных решеток вставьте торцовый ключ 5 (рис.
16–5) в
резьбовую втулку 4 амортизатора удара 3.
Вращая в ту или
иную сторону резьбовую втулку 4 в амортизаторе удара 3,
отрегулируйте положение передней части бампера по высоте.
Ввинтите болты
крепления бампера.
Установите и
закрепите вентиляционные решетки.
Регулировка положения переднего
бампера в кронштейне
Вывинтите болт 1
(см. рис.
16–5) крепления
бокового кронштейна бампера на несколько оборотов.
Отрегулируйте
положение боковых частей бампера по отношению к передним
крыльям, перемещая кронштейн 2 вперед или назад.
Затяните болт
крепления бокового кронштейна бампера.
