Снятие и установка приборной доски - Ауди A4 2000+ г.в.



В приборной доске в качестве контрольных ламп установлены исключительно светодиоды (LED). При повреждении светодиода и каких-либо других повреждениях в приборной доске она заменяется в комплекте.

Если вместо указателя дневного километража высвечивается индикатор «dEF», то неисправность имеется в памяти. В этом случае приборная доска также заменяется в комплекте.

 border=

Приёмная антенна радиочасов, установленных в приборной доске, размещена на держателе заднего бампера.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Если приборная доска должна быть заменена, необходимо считать данные из памяти неисправностей. Кроме того, с помощью диагностического прибора необходимо считать данные индикатора срока обслуживания и показание счётчика пробега и записать их (работа СТО).
  2. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
 border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.

  1. Снимите крышку приборной доски, обратитесь к Разделу Снятие и установка крышки на приборной доске.
 border=

Обязательно соблюдайте указания по мерам безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.

  1. Снимите блок подушки безопасности на рулевом колесе, обратитесь к Разделу Снятие и установка блока подушки безопасности.
  2. Полностью вытяните рулевое колесо с помощью устройства для регулировки его положения и опустите колесо вниз.
  3. Снимите рулевое колесо, обратитесь к Разделу Снятие и установка рулевого колеса.

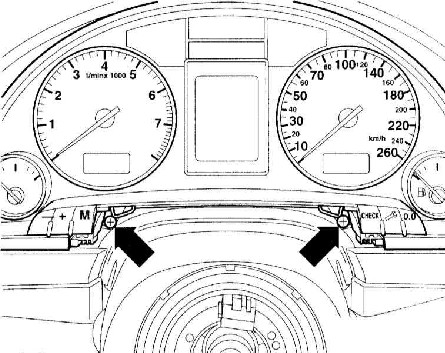

  1. Выверните винты (стрелки на сопроводительной иллюстрации).
13.18 Снятие и установка приборной доски Audi A4
  1. Вытяните приборную доску с помощью крюка AUDI 3370 или HAZET 2520-1 назад из приборной доски.
13.18 Снятие и установка приборной доски Audi A4
  1. Переложите стопорный рычаг с обратной стороны и рассоедините разъём. Выньте приборную доску.



Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратной снятию.
 border=

Обязательно соблюдайте указания по мерам безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.

  1. Установите на место рулевое колесо и блок подушки безопасности, обратитесь к Разделам Снятие и установка блока подушки безопасности и Снятие и установка блока подушки безопасности.
  2. Присоедините отрицательный кабель аккумуляторной батареи.
 border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.

  1. Включите зажигание и проверьте работу контрольных ламп, а также индикаторов на приборной доске.
  2. Считайте с помощью диагностического прибора данные индикатора срока наступления ТО и показания счётчика пробега (работа СТО).
