Снятие и установка заднего фонаря - Ауди A4 2000+ г.в.



Седан

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

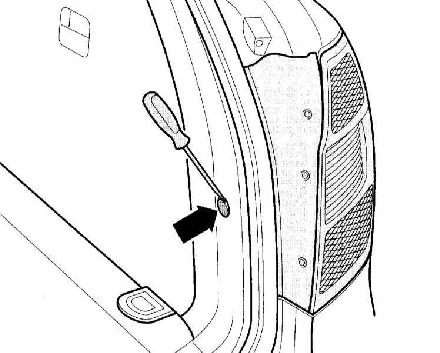

  1. Откройте отверстие (1) в облицовке багажника.
 13.15 Снятие и установка заднего фонаря Audi A4

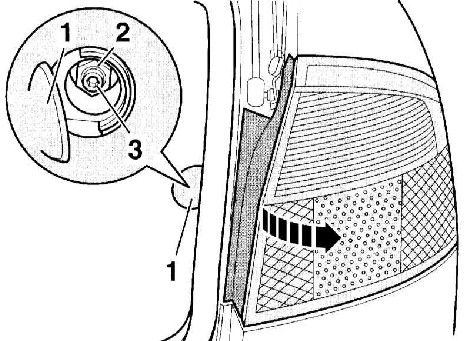

  1. Выверните винт (3) и откиньте задний фонарь наружу, вынув при этом из крыла шаровой палец.
  1. Рассоедините разъём на ламповой панели.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Состыкуйте разъём на ламповой панели.
  1. Установите задний фонарь на кузове так, чтобы пальцы вдавились во втулки (7). При этом следите за правильным положением уплотнения.

    1 — Габаритный фонарь
    2 — Стоп-сигнал/габаритный фонарь
    3 — Указатель поворота задний
    4 — Фонарь заднего хода
    5 — Туманный фонарь
    6 — Присоединительный штекер
    7 — Втулки

 13.15 Снятие и установка заднего фонаря Audi A4
  1. Затяните винт (3) моментом 6Нм.
  1. Если необходимо, отверните гайку (2) и выставите задний фонарь так, чтобы обеспечить равномерный зазор по отношению к прилегающими частями кузова. Гайку затяните моментом 12Нм.



Замена ламп накаливания

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Сожмите 2 стопорные планки (стрелки) и снимите с заднего фонаря ламповую панель.

    1 — Габаритный фонарь
    2 — Стоп-сигнал/габаритный фонарь
    3 — Указатель поворота задний
    4 — Фонарь заднего хода
    5 — Туманный фонарь
    6 — Присоединительный штекер
    7 — Втулки

 13.15 Снятие и установка заднего фонаря Audi A4
  1. Вдавите лампы с (1) по (5) в патроны, поверните и выньте. Замените лампы на новые.
border=

Если лампа фонаря заднего хода после замены все-таки не горит, необходимо проверить выключатель. Выключатель находится на КПП над фланцем приводного вала.



Универсал

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Откройте дверь задка и выньте из облицовки заглушку.
 13.15 Снятие и установка заднего фонаря Audi A4
  1. Выверните болт (1). Откиньте задний фонарь наружу, вынув при этом шаровой палец из крыла.
 13.15 Снятие и установка заднего фонаря Audi A4
  1. Рассоедините разъём ламповой панели.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Состыкуйте разъём ламповой панели.
  1. Установите задний фонарь на кузове так, чтобы пальцы вдавились в сальники (6). При этом следите за правильным положением уплотнения.

    1 — Туманный фонарь
    2 — Указатель поворота задний
    3 — Фонарь заднего хода
    4 — Стоп-сигнал/габаритный огонь
    5 — Присоединительный штекер
    6 — Втулки для пальцев

 13.15 Снятие и установка заднего фонаря Audi A4
  1. Затяните винт (1) моментом 6Нм.
  1. Если необходимо, отверните гайку (2) и выставите задний фонарь так, чтобы получить равномерный зазор по отношению к прилегающим элементам кузова. Гайку затяните моментом 12Нм.

Замена ламп накаливания

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Нажмите на четыре стопорные планки наружу (стрелки на сопроводительной иллюстрации) и снимите ламповую панель с заднего фонаря.
 13.15 Снятие и установка заднего фонаря Audi A4
  1. Вдавите лампы накаливания с (1) по (4) в патроны, поверните и выньте. Замените лампы на новые.

    1 — Туманный фонарь
    2 — Указатель поворота задний
    3 — Фонарь заднего хода
    4 — Стоп-сигнал/габаритный огонь
    5 — Присоединительный штекер
    6 — Втулки для пальцев



 13.15 Снятие и установка заднего фонаря Audi A4
border=

Если лампа фонаря заднего хода после замены все-таки не горит, необходимо проверить выключатель. Выключатель находится на КПП над фланцем приводного вала.
