- Ослабьте
винты крепления фиксатора замка.
|
-
Регулировка двери в продольном направлении:

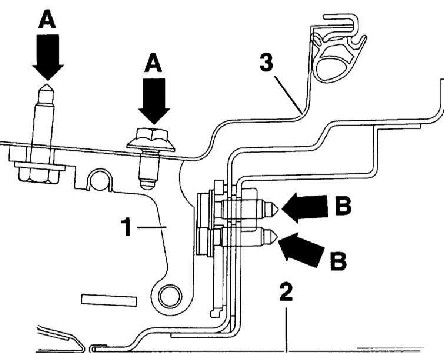

Ослабьте винты крепления петель (стрелки А)
к стойке А (3) (задняя дверь: стойка (В)
так, чтобы дверь (2) с петлями (1) могла
переместиться в пазах.
|
 |
 |
К некоторым винтам крепления доступ
имеется только изнутри. Для этого
необходимо сначала снять нижнюю
обивку на стойке А или В. На
сопроводительной иллюстрации
показана нижняя петля при закрытой
двери. |
|
-
Регулировка двери в продольном направлении:

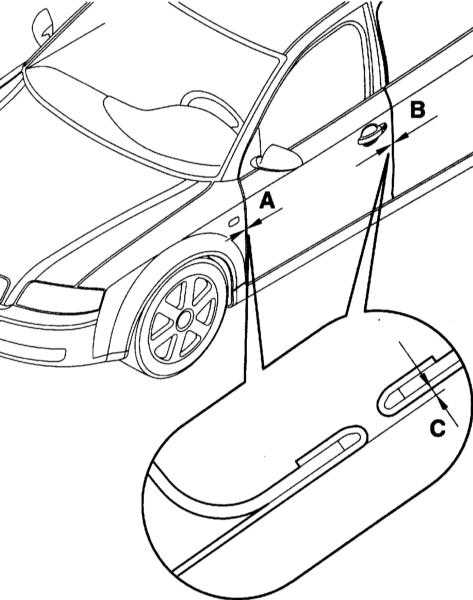

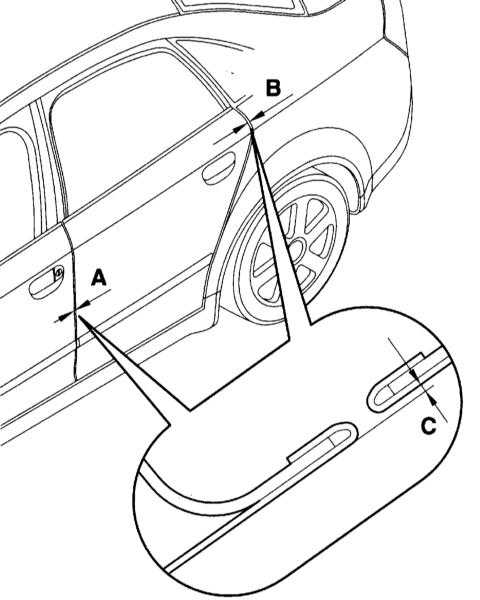

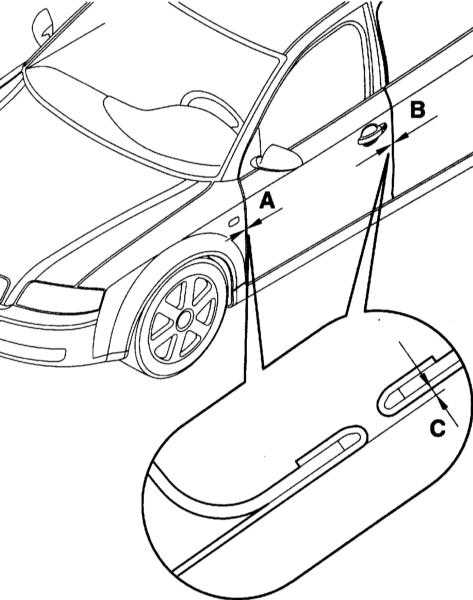

Выставьте дверь в соответствии с заданными
зазорами и затяните винты крепления петель
моментом 32Нм.
-
Регулировка двери в поперечном направлении,
1 приём: Ослабьте винты крепления петель
(стрелки В) так, чтобы можно было сместить
дверь (2) с петлями в пазах. Выставьте дверь
так, чтобы её контур был заподлицо с
прилегающими элементами кузова. Это
относится прежде всего к передней части
двери. В задней части дверь регулируется за
счёт фиксатора замка. Винты крепления петель
затяните моментом32Нм.
|
-

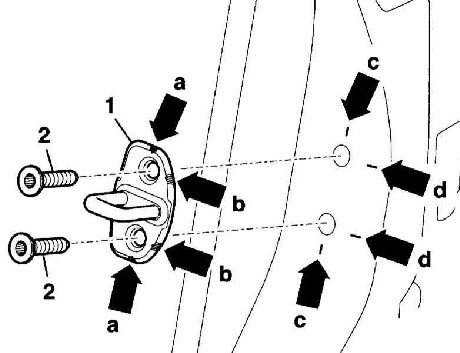

Регулировка двери в поперечном направлении,
2 приём: В задней части двери регулировка
осуществляется за счёт фиксатора замка (1).
|
 |
|
|
Метки (стрелки а/с) применяются для
боковой регулировки, метки (стрелки
b/d) для регулировки по высоте. |
|
- Ослабьте
винты (2) и сместите фиксатор замка.
Отрегулируйте фиксатор так, чтобы дверь
стояла немного наружу.
- Осторожно
закройте дверь так, чтобы была заподлицо с
прилегающими элементами кузова, и фиксатор
замка правильно заходил в замок.
- Затяните
винты крепления фиксатора замка моментом 25Нм.
|
