Снятие и установка облицовки передней двери - Ауди A4 2000+ г.в.

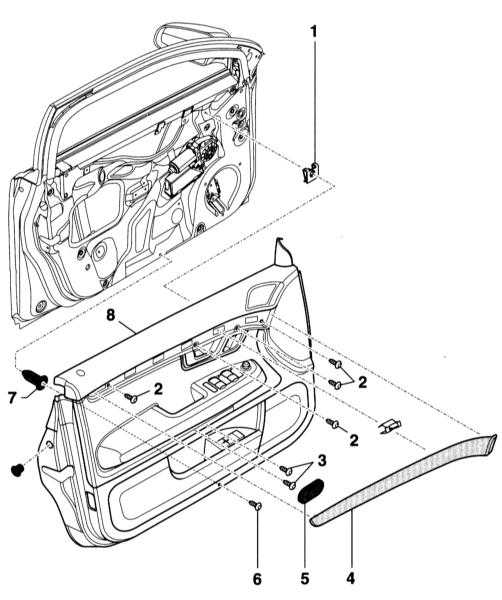

Облицовка передней двери


12.4.12 Снятие и установка облицовки передней двери Audi A4

1 — Клеммная гайка, 4 шт.
2 — Винт, 4 шт.
3 — Винт, 2 шт.
4 — Декоративная планка


 5 — Крышка
6 — Винт
7 — Разжимная гайка, 4 шт.
8 — Облицовка двери

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Откройте дверь. Извлеките крышку (5) из подлокотника и выверните 2 винта (3).
  2. Выверните винт (6), отсоедините от облицовки (8) декоративную планку (4) и снимите её вперед.
  3. Выверните 4 винта (2). Введите в районе зажимов между панелью двери и облицовкой пластмассовый клин и отсоедините облицовку (8).

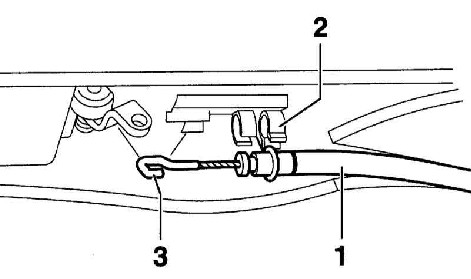

  1. Немного отсоедините облицовку израмы двери, вытяните трос (1) привода двери из направляющей (2) и отсоедините его.
 12.4.12 Снятие и установка облицовки передней двери Audi A4
  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
  1. Рассоедините разъём блока управления стеклоподъёмником.
  2. Рассоедините разъём громкоговорителя.
  3. Снимите облицовку с рамы двери.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Перед установкой проверьте правильность положения зажимных гаек (1) и разжимных гаек (7) на раме двери, обратитесь к иллюстрации Облицовка передней двери.
  1. Установка выполняется в последовательности, обратной снятию. При этом обратите внимание на то, что крючок (3) тяги показывает наверх.
 12.4.12 Снятие и установка облицовки передней двери Audi A4
  1. Присоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
