Проверка и замена свечей зажигания - Ауди A4 2000+ г.в. Проверка состояния высоковольтных проводов







Проверка и замена свечей зажигания. Проверка состояния высоковольтных проводов



Обратитесь также к Разделу Свечи зажигания.

border=

Свечи зажигания заменяйте только на холодном или слегка тёплом двигателе. Если свечи выворачиваются на горячем двигателе, может быть сорвана резьба головки цилиндров, выполненной из лёгкого металла.

Перед началом работы подготовьте все необходимые инструменты. Некоторые производители свечей зажигания поставляют специальные инструменты для измерения свечного зазора.

  • Свечной ключ на 16 мм, например, HAZET 4766-1 или AUDI-3122В.
  • При необходимости, съёмник AUDI Т40039 для катушек зажигания.
  • В зависимости от числа цилиндров двигателя необходимое количество свечей зажигания. Применяемые свечи зажигания перечислены в Спецификациях.

Лучшим способом замены свечей зажигания является предварительная покупка новых свечей, регулировка их зазора и замена каждой свечи по очереди. При покупке свечей очень важно выбрать именно те свечи, которые предназначены для двигателя Вашего автомобиля. Информация о них приведена в Спецификациях.

Имея под рукой новые свечи, дайте двигателю полностью остыть перед началом снятия старых. За это время можно осмотреть новые свечи на наличие в них дефектов и проверить свечные зазоры.

Меры безопасности: Не касайтесь частей, находящихся под высоким напряжением. Лица, имеющие сердечный стимулятор, не должны проводить каких-либо работ с электронной системой зажигания.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Выключите зажигание.
  1. Снимите верхнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.

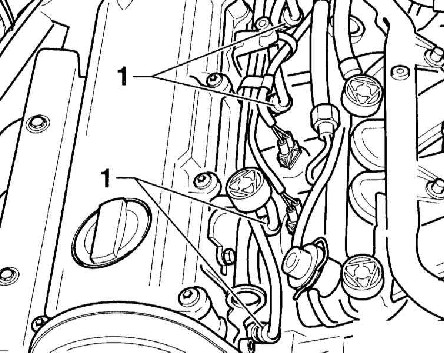

  1. Рассоедините разъёмы (1) свечей зажигания (иллюстрация - Двигатель 1.6 л).
 2.28 Проверка и замена свечей зажигания. Проверка состояния высоковольтных проводов Audi A4

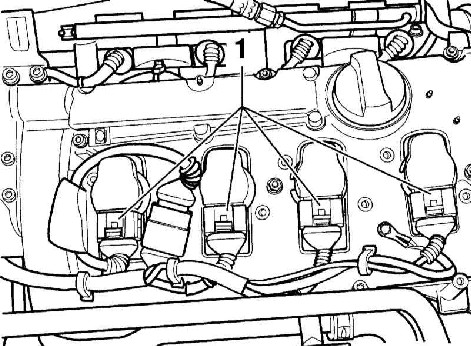

  1. Рассоедините присоединительные штекеры (1) катушек зажигания (иллюстрация - Двигатель 1.6 л).
 2.28 Проверка и замена свечей зажигания. Проверка состояния высоковольтных проводов Audi A4
  1. Отсоедините стержневые катушки зажигания от свечей зажигания, например, съёмником AUDI Т40039.
 2.28 Проверка и замена свечей зажигания. Проверка состояния высоковольтных проводов Audi A4



border=

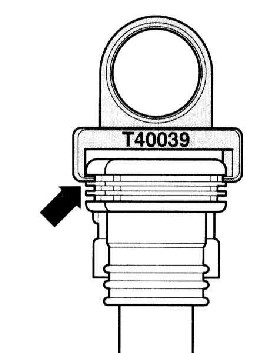

Съёмник Т40039 установите обязательно на самом верхнем, толстом ребре (стрелка на сопроводительной иллюстрации) катушки зажигания и потяните вверх. При установке на нижнем ребре оно может быть повреждено.

Двигатель 2.0 л

 ПОРЯДОК ВЫПОЛНЕНИЯ

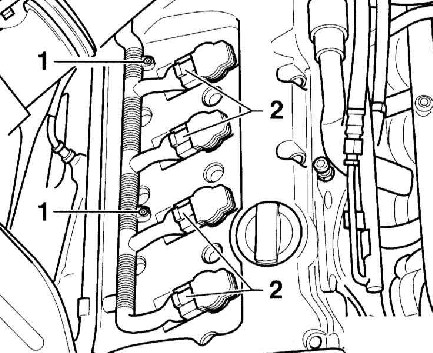

  1. Выверните болты (1).
 2.28 Проверка и замена свечей зажигания. Проверка состояния высоковольтных проводов Audi A4
  1. Рассоедините разъёмы (2) катушек зажигания.
  1. Снимите стрежневые катушки зажигания (3), как на двигателе 1.8 л, со свечей зажигания, например, съёмником Т40039.

Двигатель 3.0 л

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите верхнюю часть воздушного фильтра, обратитесь к Разделу Снятие и установка воздушного фильтра.
  2. Отсоедините расширительный бачок охлаждающей жидкости от держателя и отведите его в сторону с присоединёнными шлангами.

2.28 Проверка и замена свечей зажигания. Проверка состояния высоковольтных проводов Audi A4

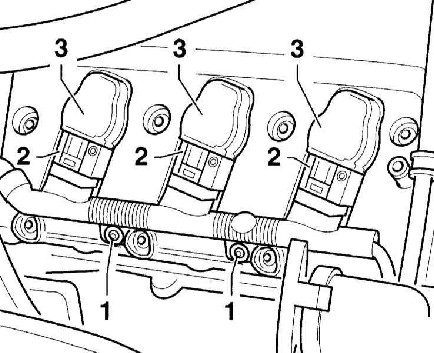

  1. Выверните винты (1). На сопроводительной иллюстрации показан правый ряд цилиндров.

  1. Рассоедините разъёмы (2) катушек зажигания (3).
  2. Отсоедините стержневые катушки зажигания (3), как у двигателя 1.8 л, от свечей зажигания, например, с помощью съёмника Т40039.

Двигатель 4.2 л

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите воздушный фильтр.
  2. Снимите левую верхнюю крышку двигательного отсека.
  3. Отсоедините расширительный бачок охлаждающей жидкости от держателя и отведите его в сторону с присоединёнными шлангами.

2.28 Проверка и замена свечей зажигания. Проверка состояния высоковольтных проводов Audi A4
  1. Выверните винты (1). На сопроводительной иллюстрации показан правый ряд цилиндров.

  1. Рассоедините разъёмы (2) катушек зажигания.
  2. Отсоедините стержневые катушки зажигания (3), как у двигателя 1.8 л, от свечей зажигания, например, с помощью съёмника Т40039.

Все двигатели

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Выверните свечи зажигания с помощью соответствующего свечного ключа, например, HAZET 4766-1 или AUDI. При этом следите за тем, чтобы свечной ключ не перекашивался. В противном случае это может привести к разрушению керамического изолятора.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Сравните вынутую свечу с показанными на снимках в Главе Системы электрооборудования двигателя, это даст Вам полезную информацию об общем состоянии двигателя.
  2. Проверьте щупом межэлектродное расстояние. На иллюстрациях показана свеча с одним электродом массы. Требуемое значение зазора приведено в Спецификациях.
border=

У новых свечей межэлектродное расстояние, как правило, установлено правильно.
  1. Для установки расстояния между контактами подогните соответствующий электрод массы. Для этого постучите по нему сбоку. При подгибании обоприте небольшую отвёртку о край резьбы. Ни в коем случае не опирайтесь о центральный электрод, так как его можно повредить.
  2. Нанесите немного медьсодержащего антиприхватывающего состава на резьбу новой свечи.

Установка

Установите свечу в головку цилиндров и вверните её пальцами до упора, затем затяните при помощи головки свечного ключа.

border=

Во избежание возможности ввинчивания свечи не по резьбе наденьте на её хвостовик небольшой кусок резинового шланга или пластиковой трубки. Гибкая трубка будет работать как универсальный - карданный шарнир, обеспечивая выравнивание свечи по отношению к свечному гнезду, и в случае, если свеча начнет перекашиваться, шланг будет проскальзывать на ней, не давая возможности сорвать резьбу.

Если возможно, используйте для затягивания свечи динамометрический ключ, чтобы быть уверенным, что она установлена правильно. Усилие затягивания свечей приведено в Спецификациях. Если динамометрического ключа в наличии нет, доверните новые свечи на угол 90°, свечи бывшие в употреблении - на 15°. Слишком сильно затянутые свечи при выворачивании могут повредить резьбу в головке цилиндров. В этом случае ремонт резьбы производится с помощью вставок UTC или Heli-Coil.

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Дальнейшая установка выполняется в последовательности, обратной снятию.
  2. Все двигатели, кроме 1.6 л: Установите катушки зажигания лёгким поворотом. Они должны отчётливо зафиксироваться.
  3. Двигатель 1.6 л: Состыкуйте разъёмы. Затем проверьте надежность крепления проводов и разъёмов.
  4. Установите на место верхнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.
