Замена элемента фильтра воздуха салона/угольного фильтра очистки воздуха

Замена элемента фильтра воздуха салона/угольного фильтра очистки воздуха - Ауди A4 2000+ г.в.

Замена производится в соответствии с Графиком текущего обслуживания.

Фильтроэлемент выпускается как в исполнении без, так и со вкладкой активированного угля, являющегося поглотителем запаха. Выберите фильтр по каталогу запасных частей.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте капот. Фильтр находится у всасывающего патрубка вентиляции салона, под крышкой водосборного отсека.

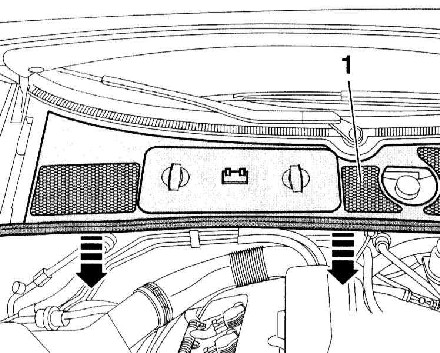

Снимите резиновое уплотнение с фальца кузова, отведя его вперед по направлению стрелки на сопроводительной иллюстрации.
Снимите вперед крышку (1) водосборного отсека.

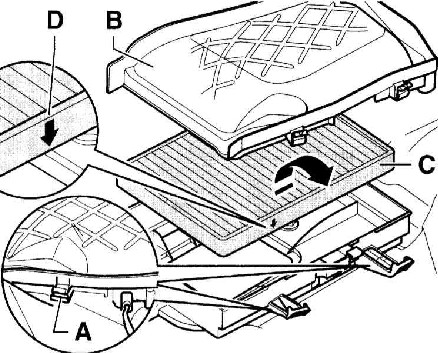

Отсоедините в зажимах крышку (В) и снимите её вперед.
Выньте из корпуса фильтр (С).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Вставьте новый фильтр так, чтобы стрелка (D) на рамке фильтра показывала в направлении потока воздуха, т.е. сверху вниз.
Установите крышку (В) так, чтобы она была зафиксирована в обеих точках (А), т.к. в противном случае вода может попадать на фильтр и в кондиционер.
Установите на место крышку водосборного отсека. Установите резиновое уплотнение на фалец кузова.

Если крышка водосборного отсека установлена неверно, вода проникает в отопитель и в салон.
