Митсубиси Лансер 9.
Электросхема - Система управления
двигателем (двигатель 4G1, механическая коробка передач) |
|
|
 |

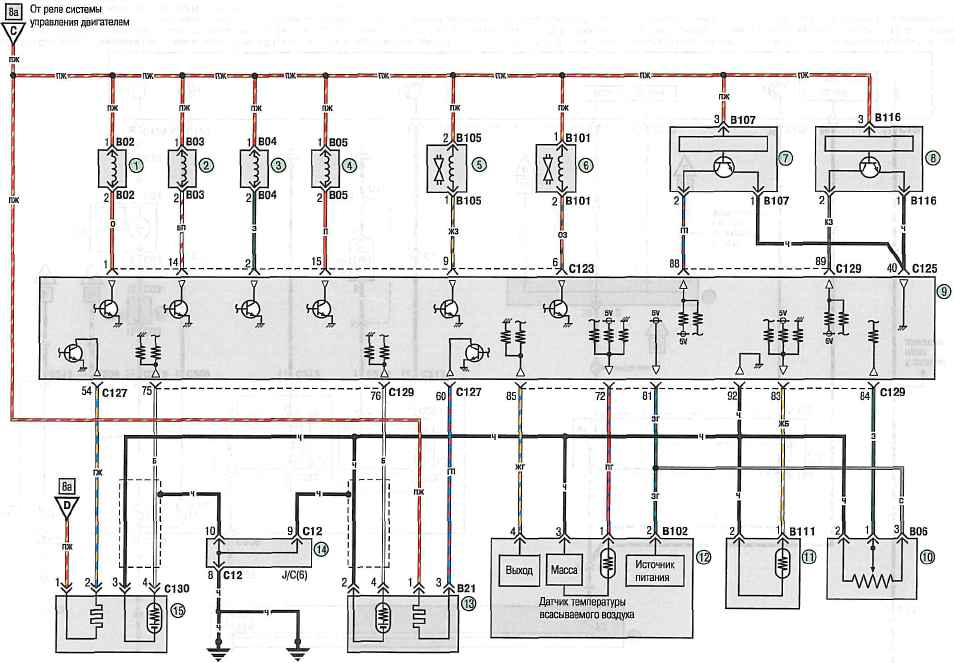

Схема 8б. Система
управления двигателем (двигатель 4G1, механическая коробка
передач): 1 -
форсунка 1-го цилиндра двигателя; 2 - форсунка 2-го цилиндра
двигателя; 3 - форсунка 3-го цилиндра двигателя; 4 -
форсунка 4-го цилиндра двигателя; 5 - электромагнитный
клапан системы улавливания паров топлива; 6 -
электромагнитный клапан системы рециркуляции отработавших
газов; 7 - датчик положения распределительного вала; 8 -
датчик положения коленчатого вала; Э - электронный блок
управления двигателем; 10 - датчик положения дроссельной
заслонки; 11 - датчик температуры охлаждающей жидкости; 12 -
датчик абсолютного давления во впускной трубе; 13 -
управляющий датчик концентрации кислорода; 14 -
соединительная колодка С-12; 15 - диагностический датчик
концентрации кислорода
|
|
|
|
|
|
Митсубиси Лансер 9.
Электросхема - Система управления
двигателем (двигатель 4G1, механическая коробка передач) |
|
|
|
|
Схема 8в. Система
управления двигателем (двигатель 4G1, механическая коробка
передач): 1
- регулятор холостого хода; 2 - электронный блок управления
двигателем; 3 - датчик детонации
|
|
|
|
|
|
Митсубиси Лансер 9.
Электросхема - Система управления
двигателем (двигатель 4G1, механическая коробка передач) |
|
|
|
|
Схема 8г. Система
управления двигателем (двигатель 4G1, механическая коробка
передач): 1 -
электронный блок управления двигателем; 2 - соединительная
колодка С-12; 3 - соединительная колодка С-32; 4 -
диагностический разъем, колодка С-11; 5 - диагностический
разъем, колодка С-19; 6 - разъем для подключения индикатора
частоты вращения коленчатого вала двигателя; 7 - датчик
давления в системе гидроусилителя рулевого управления; 8 -
датчик скорости автомобиля
|
|
|
|
|
|
Митсубиси Лансер 9.
Электросхема - Система управления
двигателем (двигатель 4G6) |
Электросхемы |
|
|
|

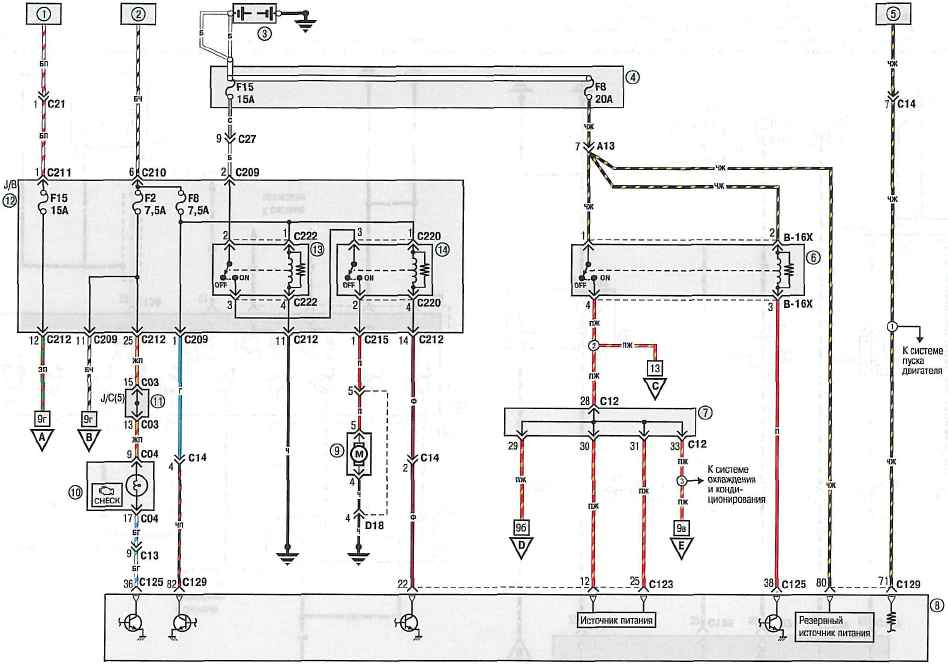

Схема 9а. Система
управления двигателем (двигатель 4G6): 1
- плавкая вставка №1; 2 - выключатель (замок) зажигания
(положение IG1); 3 - аккумуляторная батарея; 4 - монтажный
блок реле и предохранителей, расположенный в моторном
отсеке; 5 - выключатель (замок) зажигания (положение ST); 6
- реле системы управления двигателем; 7 - соединительная
колодка С-12; 8 - электронный блок управления двигателем; 9
- топливный насос; 10 - контрольная лампа системы управления
двигателем в комбинации приборов; 11 - соединительная
колодка С-03; 12 - монтажный блок реле и предохранителей в
салоне; 13 - реле топливного насоса №1; 14 - реле
топливного насоса №2
|
