Mitsubishi Lancer 9. Замена трубки и шланга гидропривода выключения сцепления
Вам потребуются: ключ «на 17», специальный ключ «на 10» для гаек трубопроводов, пассатижи.

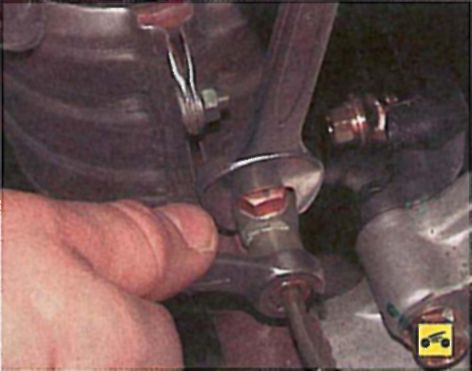

1. Отверните гайку крепления трубки к переходнику на рабочем цилиндре, удерживая переходник от проворачивания вторым ключом, и заглушите отверстие в трубке, например, защитным колпачком клапана выпуска воздуха (см. «Замена рабочего цилиндра гидропривода выключения сцепления»).

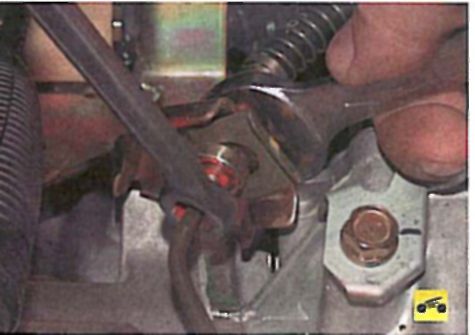

2. Отверните гайку крепления трубки к наконечнику шланга, удерживая наконечник от проворачивания вторым ключом.
3. Снимите фиксирующую скобу с кронштейна, установленного на коробке передач...

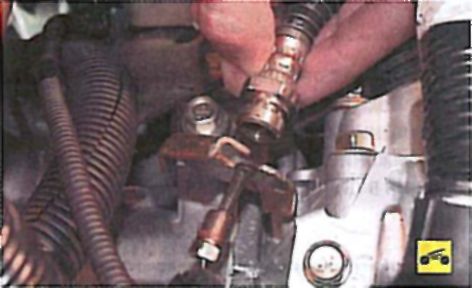

4. ...и выведите наконечник шланга из кронштейна. Заглушите отверстие в наконечнике шланга, например, резиновой или пластмассовой пробкой. Снимите трубку.

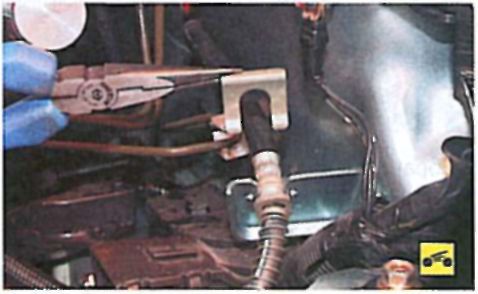

5. Снимите фиксирующую скобу с кронштейна на кузове...
6. ...и выведите наконечник шланга из кронштейна.
7. Выверните болт-штуцер на главном цилиндре гидропривода...
Примечание
Главный тормозной цилиндр для наглядности снят.
8. ...и снимите шланг. Заглушите отверстие в главном цилиндре гидропривода, например, резиновой или пластмассовой пробкой во избежание утечки рабочей жидкости и попадания в цилиндр грязи.
Примечание
Обратите внимание на наличие и взаимное расположение двух медных уплотни-тельных шайб. Обжатые шайбы при сборке замените новыми.
9. Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода (см. «Прокачка гидропривода выключения сцепления»).
