Mitsubishi Lancer 9. Снятие, проверка и установка электромагнитного клапана системы рециркуляции отработавших газов

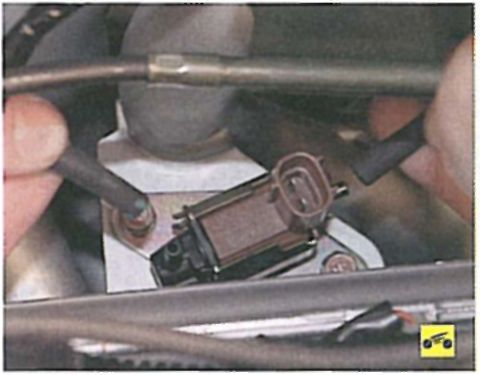

Вам потребуется торцовый ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отсоедините от электромагнитного клапана колодку жгута проводов.
3. Отсоедините от штуцеров клапана шланги подвода и отвода разрежения.
4. Выверните два болта крепления электромагнитного клапана к пластине впускной трубы...
5. ...и снимите клапан.
Примечание
Так выглядит снятый с автомобиля электромагнитный клапан. Обратите внимание на маркировку на корпусе клапана, чтобы при замене установить такой же клапан.
6. Для проверки клапана подайте к его подводящему штуцеру разрежение, например, с помощью медицинского шприца (в качестве переходника для шприца можно использовать штатный шланг подвода разрежения). Наличие разрежения можно определить по стремлению плунжера шприца вернуться в исходное положение.
7. Подключите к выводам клапана источник постоянного тока напряжением 12 В - клапан должен открыться, а разрежение должно исчезнуть. В противном случае замените клапан.
8. Установите клапан в порядке, обратном снятию.
