Хендай Солярис. Проверка генератора

Для проверки регулятора напряжения снимаем регулятор в сборе со щетко­держателем с генератора.

Подсоединяем к щеткам лампу (1-3 Вт, 12 В), а к выводам щеткодержателя - источник питания постоянного тока, вначале напряжением 12 В, а затем 15-16 В.

В первом случае лампа должна гореть, во втором - нет. Если лампа горит в обоих случаях - в регуляторе пробой, если не горит - обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В обоих случа­ях щеткодержатель с регулятором на­пряжения необходимо заменить.

Для проверки обмотки ротора нужно снять щеткодержатель.

Для проверки короткого замыкания об­мотки ротора на «массу»...

...подсоединяем щупы цифрового тес­тера (в режиме омметра) к контактно­му кольцу и корпусу генератора.

Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и ротор нужно заменить.

Для проверки обрыва обмотки ротора...

...подсоединяем щупы тестера (в ре­жиме омметра) к контактным кольцам.

Если тестер покажет бесконечность, значит, в обмотке есть обрыв и ротор необходимо заменить.

Осматриваем обмотки статора, на изо­ляции обмоток не должно быть следов перегрева, который является следстви­ем короткого замыкания в вентилях выпрямительного блока. Если на об­мотках есть следы перегрева, необхо­димо заменить статор или генератор. Для проверки обрыва в обмотках ста­тора...

...подсоединяем щупы тестера (в ре­жиме омметра) к выводам обмоток.

Если тестер покажет бесконечность, значит в обмотке есть обрыв и нуж­но заменить статор или генератор. Аналогично проверяем остальные об­мотки статора.

Для проверки короткого замыкания об­мотки статора на «массу»...

Тестер должен показать бесконеч­ность, в противном случае обмотка за­мкнута на «массу» и нужно заменить статор или генератор. Аналогично про­веряем остальные обмотки.

Для проверки вентилей выпрямитель­ного блока...

...«плюс» цифрового тестера (в режиме проверки диодов) подсоединяем к вы­воду «В+» генератора, а «минус» - к его корпусу.

Тестер должен показать бесконеч­ность. В противном случае и в блоке положительных и в блоке отрицатель­ных вентилей имеется короткое замы­кание.

Для проверки замыкания в положи­тельных вентилях...

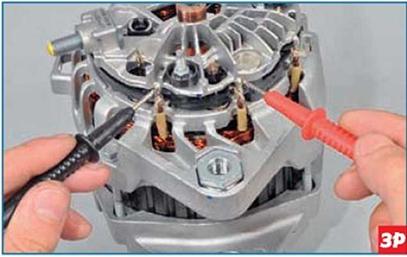

...«плюс» тестера (в режиме проверки диодов) подсоединяем к выводу «В+» генератора, а «минус» - к выводу од­ной из фазных обмоток статора.

Тестер должен показать бесконеч­ность. Если тестер показывает наличие цепи, пробиты один или несколько по­ложительных вентилей.

Для проверки замыкания в отрицатель­ных вентилях...

...«плюс» тестера (в режиме проверки диодов) подсоединяем к выводу одной из фазных обмоток статора, а минус - к корпусу генератора.

Тестер должен показать бесконеч­ность. Если тестер показывает нали­чие цепи, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на «массу». Выпрямительный блок можно заменить только в сборе с задней крышкой гене­ратора.
