Хендай Солярис. Разборка генератора

Генератор разбираем для проверки и замены регулятора напряжения со щеткодержателем и выпрямительного блока.

Головкой «на 8» отворачиваем две гайки...

...и снимаем щеткодержатель с регулятором напряжения в сборе.

Снимаем крышку щеток.

Z-образным ключом «на 24» отворачиваем гайку крепления шкива, удерживая вал ротора ключом Тогх Т-50.

Снимаем шкив.

...и дистанционное кольцо.

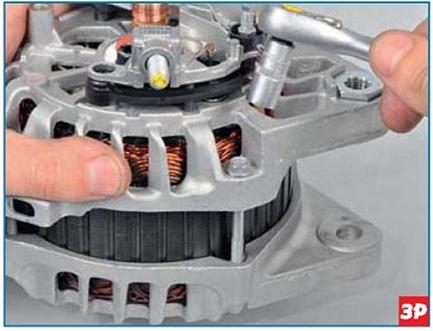

Головкой «на 8» отворачиваем четыре стяжных болта.

Снимаем заднюю крышку в сборе со статором и выпрямительным блоком.

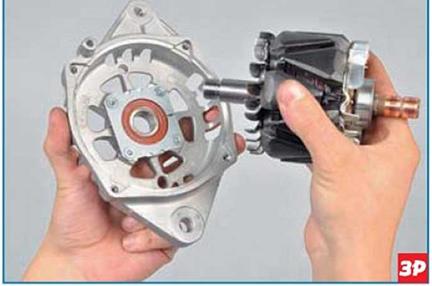

Вынимаем якорь из передней крышки

Для замены переднего подшипника...

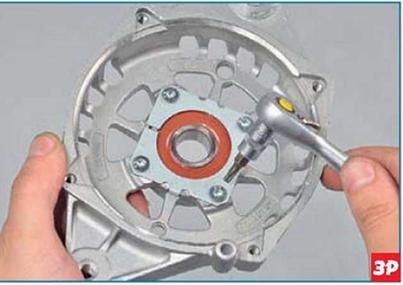

....ключом Тогх Т-20 отворачиваем четыре винта крепления прижимной пластины.

Снимаем прижимную пластину подшипников.

Выпрессовываем подшипник подходящим отрезком трубы или инструментальной головкой.

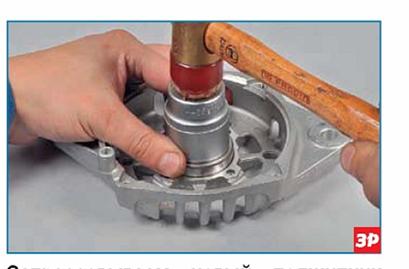

Запрессовываем новый подшипник подходящим отрезком трубы или инструментальной головкой, прикладывая усилие только к наружному кольцу подшипника.

Для замены заднего подшипника...

...спрессовываем подшипник съемником с вала ротора.

Напрессовываем новый подшипник подходящим отрезком трубы или инструментальной головкой, прикладывая усилие только к внутреннему кольцу подшипника.

Собираем генератор в обратной последовательности.

При этом...

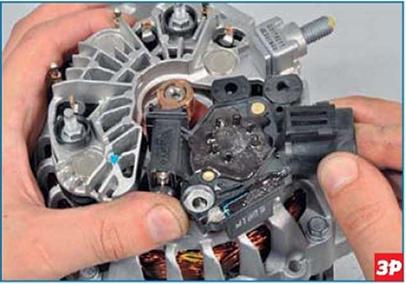

.. .устанавливаем щеткодержатель

на место...
