Хендай Солярис. Снятие главного цилиндра гидропривода сцепления и педального узла сцепления
Работу проводим при замене главного цилиндра гидропривода сцепления или педального узла.
Главный цилиндр сцепления и педальный узел крепятся к щитку передка одними гайками.
Откачиваем жидкость из бачка главного тормозного цилиндра.
 Поддев отверткой, сдвигаем пружинный фиксатор вперед... |
 ...и вынимаем штуцер трубки подвода жидкости к рабочему цилиндру сцепления из отверстия главного цилиндра сцепления. |
 Пассатижами сжимаем концы хомута крепления шланга подвода рабочей жидкости к главному цилиндру сцепления, сдвигаем его по шлангу... |
 |
...и снимаем шланг со штуцера главного цилиндра сцепления.
 Нажав на фиксатор, отсоединяем колодку жгута проводов от датчика положения педали сцепления. |
 Извлекаем держатель жгута проводов из отверстия в кронштейне педального узла. |

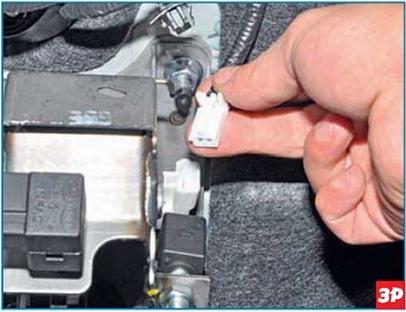

 Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя реле стартера. |
 Поддев отверткой... |
 ...извлекаем пружинный шплинт из отверстия пальца педали. |
 |
Снимаем с пальца педали пластмассовую шайбу и толкатель главного цилиндра сцепления.
 Высокой головкой «на 12» отворачиваем три гайки крепления фланца главного цилиндра сцепления и кронштейна педального узла к щитку передка. |

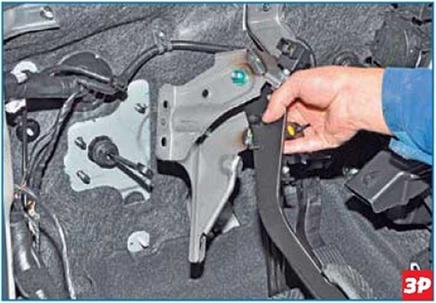

 Снимаем педальный узел со шпилек фланца главного цилиндра. |
 |
Выводим толкатель через отверстие в щитке передка и вынимаем главный цилиндр из моторного отсека.
Собираем и устанавливаем главный цилиндр гидропривода сцепления и педальный узел в обратной последовательности.
Если в соединении штуцера трубки с главным цилиндром наблюдалась течь жидкости...
 |
...снимаем уплотнительное кольцо и заменяем новым.
Прокачиваем гидропривод (см. «Прокачка гидропривода сцепления», с. 124).
