Хендай Солярис. Замена «корзины» и ведомого диска сцепления

Снимаем нажимной («корзина») и ведомый диски сцепления для замены при выходе их из строя. Срок службы

сцепления зависит от стиля вождения и условий эксплуатации. Нажимной и ведомый диски также снимаем при замене маховика и заднего сальника коленчатого вала.

Работу выполняем на смотровой канаве или эстакаде.

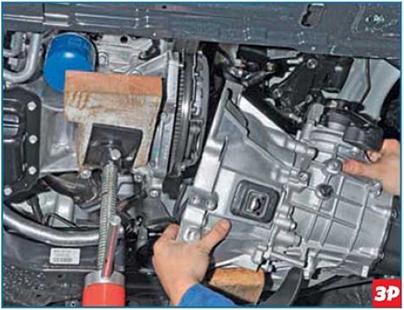

Снимаем коробку передач (см. «Снятие коробки передач», с. 134).

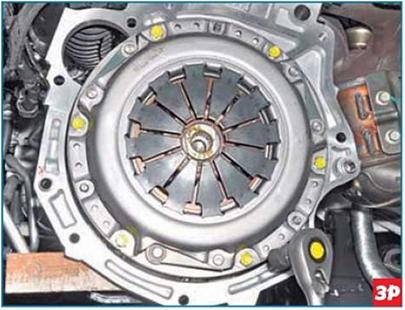

Головкой «на 12» отворачиваем шесть болтов крепления «корзины» сцепления к маховику.

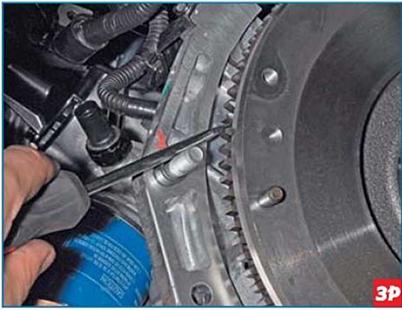

От проворачивания коленчатый вал удерживаем большой отверткой или монтажной лопаткой. Для этого вставляем ее между зубьями маховика и опираем на болт, установленный в отверстие поддона картера двигателя (для наглядности нажимной диск снят).

Вначале болты отворачиваем равномерно, не более чем на один оборот за проход, чтобы не деформировать пружину кожуха сцепления. Как только ослабнет действие диафрагменной пружины, болты отворачиваем произвольно. При отворачивании последнего болта, поддерживаем нажимной и ведомый диски сцепления.

Снимаем нажимной и ведомый диски сцепления.

Устанавливаем ведомый и нажимной диски в обратной последовательности.

При установке ведомого диска ориентируем его выступающей частью в сторону нажимного диска («корзины»).

На выступающей части диска имеется маркировка.

Располагаем «корзину» сцепления так, чтобы штифты маховика вошли в соответствующие отверстия «корзины».

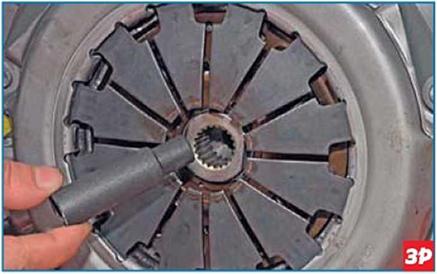

Вставляем центрирующую оправку (подходит оправка для сцепления автомобилей ВАЗ) в шлицы ступицы ведомого диска и вводим хвостовик оправки в отверстие фланца коленчатого вала. Наживляем и равномерно затягиваем противоположно лежащие болты крепления кожуха сцепления к маховику (по одному обороту за проход). Окончательно затягиваем болты требуемым моментом.

Вынимаем центрирующую оправку ведомого диска.

Устанавливаем в обратной последовательности коробку передач и все снятые детали и узлы.
