Хендай Солярис. Снятие впускного трубопровода двигателя G4FA, G4FC - часть 1

Впускной трубопровод снимаем для замены уплотнительной прокладки в соединении трубопровода с голо­вкой блока цилиндров, замены само­го трубопровода, а также при ремонте головки блока цилиндров. Снимаем воздушный фильтр (см. «Снятие воз­душного фильтра», с. 99). Отсоединяем колодки жгута проводов моторного от­сека от разъемов топливных форсунок (см. «Снятие топливной рампы и фор­сунок», с. 98). Вынимаем указатель уровня масла из направляющей трубки.

Отвернув болты крепления дроссель­ного узла и отсоединив от его штуцера шланг подвода паров топлива от кла­пана продувки адсорбера (см. «Снятие дроссельного узла», с. 100)...





...отводим дроссельный узел от впуск­ного трубопровода, не отсоединяя от штуцеров узла шланги подвода и отвода охлаждающей жидкости.

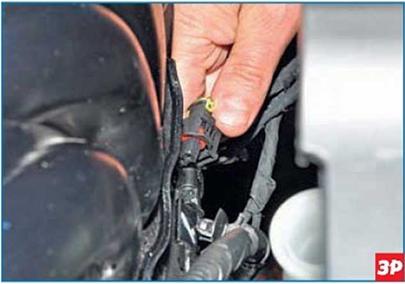

Нажимая на фиксаторы колодок жгута проводов моторного отсека, отсоединя­ем колодки от разъемов...

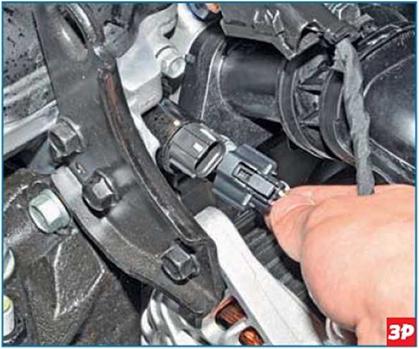

...электромагнитного клапана системы регулирования фаз двигателя...

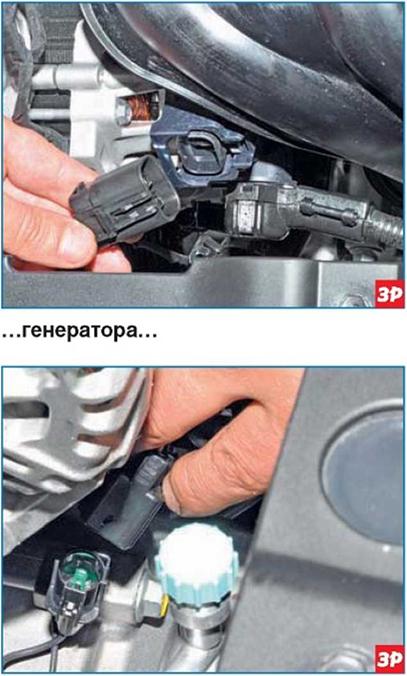

...вынимаем держатель из отверстия крышки генератора.

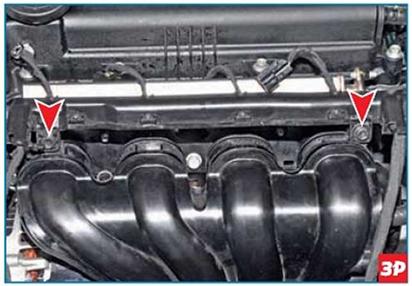

...и отводим кожух со жгутом прово­дов от впускного трубопровода.
