Руководство | Хендай Солярис. Снятие и разборка топливного модуля двигателя G4FA, G4FC

Хендай Солярис. Снятие и разборка топливного модуля двигателя G4FA, G4FC - часть 1

Работу проводим для очистки сетчатого фильтра, замены топливного фильтра тонкой очистки, датчика указателя уровня топлива, топливного насоса или топливного модуля в сборе. Показана работа на автомобиле с кузовом седан.

Головкой «на 12» с удлинителем отворачиваем болт заднего крепления подушки заднего сиденья.

Доступ к болту через зазор между подушкой и спинкой заднего сиденья.

Приподнимая переднюю часть подушки, выводим две скобы ее переднего крепления из держателей...

...и снимаем подушку заднего сиденья.

Ножом подрезаем герметик по периметру крышки лючка топливного модуля...

...и отводим крышку лючка.

При выключенном зажигании сжимаем фиксаторы колодки жгута проводов...

...и отсоединяем колодку от разъема крышки топливного модуля.

Если незадолго перед началом выполнения операций по демонтажу топливного модуля включали зажигание, то необходимо сбросить давления топлива в системе питания. Для этого пускаем двигатель и, если он завелся, даем ему поработать на холостом ходу до остановки из-за выработки топлива в системе. Затем включаем стартер на 2-3 с. После этого давление топлива в системе питания будет сброшено.

Сжав пассатижами концы хомута крепления шланга подвода паров топлива к адсорберу, сдвигаем хомут по шлангу...

...и снимаем шланг со штуцера крышки топливного модуля.

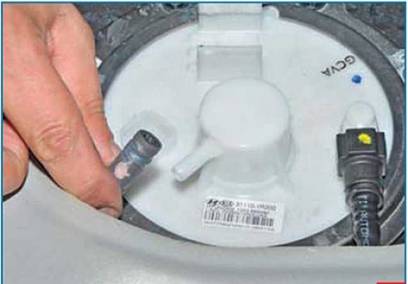

Нажав фиксаторы наконечника трубки подачи топлива к рампе...

...снимаем наконечник со штуцера крышки модуля.
