Газель до 2009 года. Снятие и разборка панели приборов - часть 1

Отключаем аккумуляторную батарею.

Крестообразной отверткой отвора­чиваем три самореза крепления...





...и снимаем обивку левой передней стойки. Аналогично снимаем обивку правой передней стойки.

Снимаем рулевое колесо и кожухи рулевой колонки (см. «Снятие и раз­борка рулевой колонки», с. 228). Снимаем комбинацию приборов (см. «Снятие комбинации приборов, замена ламп», с. 285).

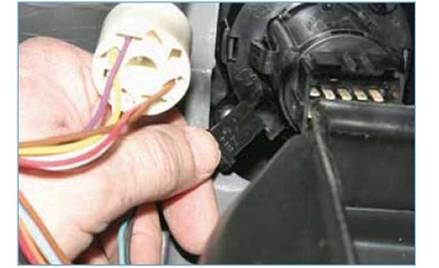

Разъединяем колодки жгутов прово­дов выключателя зажигания.





Разъединяем колодки жгутов прово­дов подрулевых переключателей.

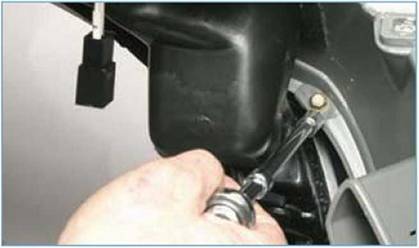

Головкой «на 12» отворачиваем че­тыре болта крепления рулевой ко­лонки к кронштейну.

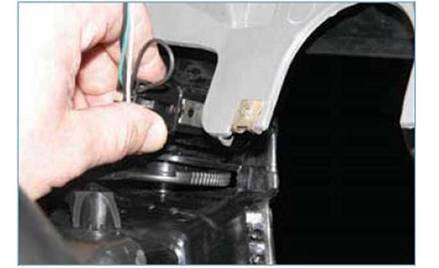

Опускаем рулевую колонку, выводя жгуты проводов подрулевых пере­ключателей из панели приборов.





Сняв крышку блоков предохрани­телей (см. «Реле и предохранители системы управления», с. 153)...

...крестообразной отверткой отво­рачиваем два самореза крепления нижнего блока...

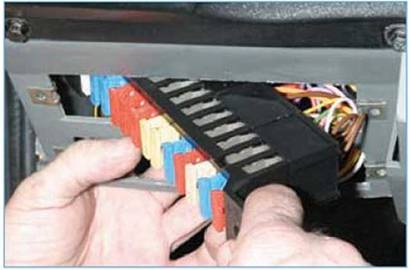

...и, развернув блок, утапливаем его внутрь панели приборов.





Аналогично отсоединяем от панели приборов верхний блок предохрани­телей.

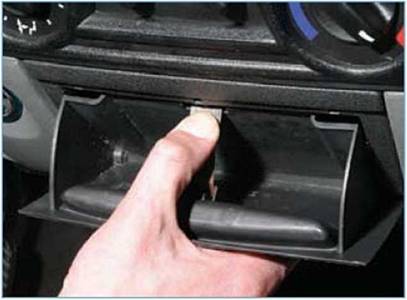

Открываем пепельницу и, нажав на пластину, вынимаем пепельницу из корпуса.





Крестообразной отверткой отво­рачиваем два самореза крепления корпуса пепельницы.

Вынимаем корпус пепельницы из панели приборов.

Через нишу комбинации приборов...










...отсоединяем колодку проводов от выключателя аварийной сигнали­зации.






Нажав на выключатели плафонов освещения салона с внутренней сто­роны панели приборов, вынимаем их из панели.

Отсоединяем от выключателей ко­лодки проводов.

Чтобы не перепутать, устанавливаем выключатели в их гнезда.






Головкой «на 8» отворачиваем по три самореза крепления пане­ли приборов к правой и левой пере­дним стойкам.

Головкой «на 8» отворачиваем два самореза крепления...

...расположенные над блоками пре­дохранителей.

Головкой «на 8» отворачиваем...










...шесть саморезов крепления пане­ли приборов в центральной части.

Опускаем панель приборов на пол кабины.

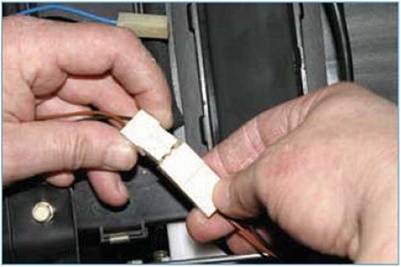

Разъединяем колодки проводов пла­фона подсветки вещевого ящика.





Отсоединяем колодку жгута прово­дов от центрального переключателя света.





Отсоединяем две колодки жгута проводов подсветки центрального переключателя света.





Отсоединяем колодку жгута прово­дов от выключателя проверки ис­правности сигнализаторов.

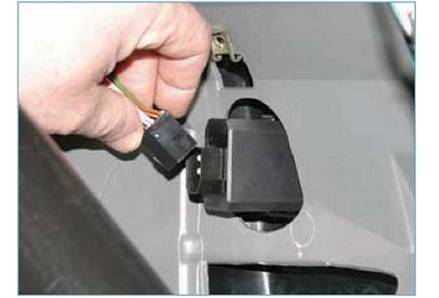

Отсоединяем колодку проводов от блока управления электрокоррек­тора фар.

Вынимаем панель приборов из ка­бины.

При необходимости разбираем па­нель приборов.




Крестообразной отверткой отвора­чиваем четыре самореза крепления полки секции для документов.





Снимаем полку секции вместе с крышкой.

Головкой «на 8» отворачиваем...





...саморез крепления облицовки па­нели приборов в нише комбинации приборов...










...два самореза рядом с замком сек­ции для документов...






...один с левой стороны панели при­боров...
