Газель до 2009 года. Снятие замка задней двери

Снятие замка правой задней двери



Отверткой поддеваем и открываем заглушки ручки двери.

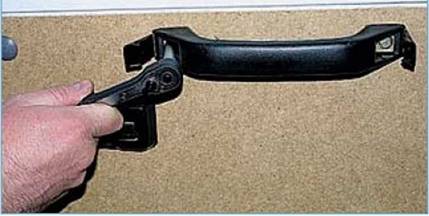

Торцевым ключом или головкой «на 10» отворачиваем два болта крепления ручки и снимаем ее.





Тем же ключом отворачиваем болт крепления зажима ограничителя и снимаем его.





Тем же ключом отворачиваем два болта крепления кронштейна огра­ничителя и снимаем его вместе с ог­раничителем.

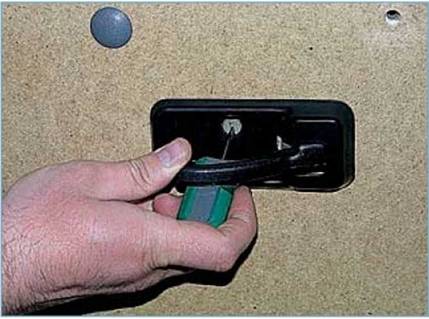

Отверткой отворачиваем винт креп­ления розетки внутренней ручки.





Снимаем розетку.

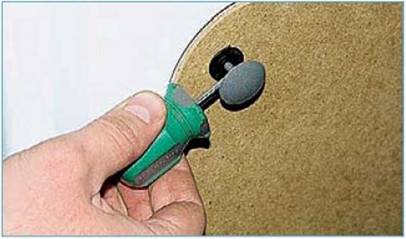

Поддевая отверткой, снимаем во­семь пластиковых фиксаторов обив­ки двери.





Снимаем обивку.





Отверткой отщелкиваем тягу выклю­чателя замка от поводка выключателя.





Плоскогубцами с тонкими губка­ми вынимаем шплинт крепления





поводка и снимаем поводок с вы­ключателя (поводок можно снять с выключателя и вместе с тягой).




Ключом «на 8» отворачиваем на 2-3 оборота болт крепления вы­ключателя замка...

...и вынимаем выключатель.





Отверткой отщелкиваем тягу внут­ренней ручки.



Отверткой отворачиваем два вин­та...



ручку





...и снимаем внутреннюю вместе с тягой.

Рукой отворачиваем кнопку выклю­чения замка.





Отверткой отворачиваем два винта крепления кронштейна рычага.

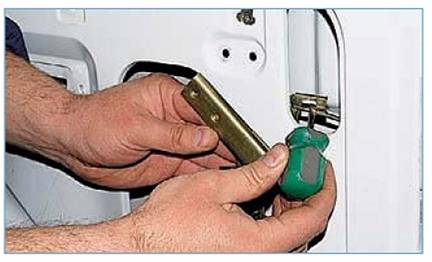

Отводим кронштейн с рычагом в сторону и через проем отверткой отщелкиваем зажим тяги замка.



Отсоединяем тягу от рычага и сни­маем рычаг с кронштейном и тягой кнопки выключателя замка.

Большой отверткой отворачиваем два винта крепления запорного ме­ханизма...





...и снимаем его.

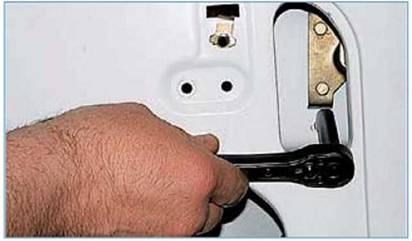

Торцевым ключом или головкой «на 8» отворачиваем два болта креп­ления привода наружной ручки.

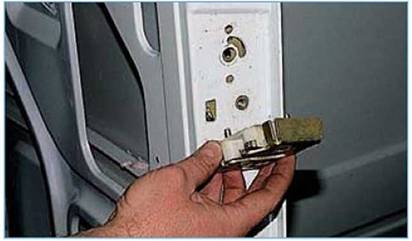

Снимаем привод вместе с замком.



Головкой «на 8» отворачиваем два болта крепления наружной ручки...










...и снимаем ее.

Головкой «на 12» отворачива­ем фиксатор замка правой двери (на левой двери)...





...и снимаем фиксатор.

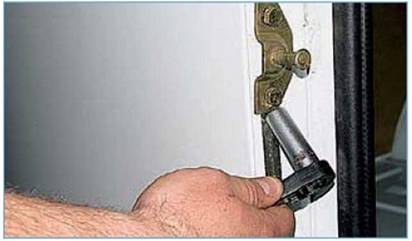

Ключом «на 8» отворачиваем два болта крепления...





...и снимаем верхний и нижний огра­ничители вертикального перемеще­ния двери.






Собираем замок правой задней две­ри в обратной последовательности, смазав все трущиеся соединения мо­торным маслом.
