Газель Соболь. Разборка привода масляного насоса двигателя 3M3-4063
Снимаем привод газораспределительного механизма (см. «Разборка привода газораспределительного механизма», с. 26). Если при этом головку блока цилиндров не снимали, снимаем впускной трубопровод (см. «Снятие впускного трубопровода», с. 18).
Ключом «на 12» отворачиваем два болта крепления фланца промежуточного вала и снимаем фланец.
Ключом «на 12» отворачиваем четыре болта крепления крышки привода и снимаем ее, стараясь не повредить прокладку.
Вынимаем ведомую шестерню привода.
Заворачиваем два болта (М8) в резьбовые отверстия торца промежуточного вала.
Ключом «на 12» отворачиваем гайку крепления шестерни промежуточного вала, вращая вал отверткой, вставленной между болтами.

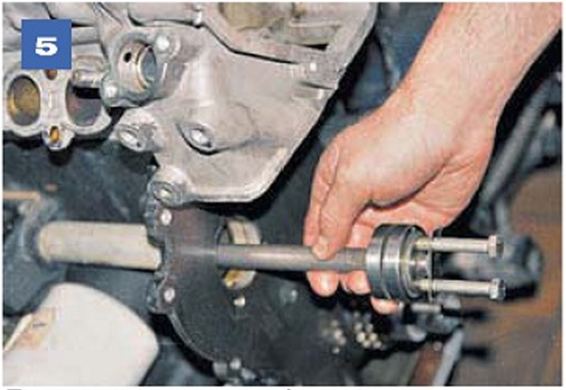

Вынимаем из блока промежуточный вал,...
...его шестерню...

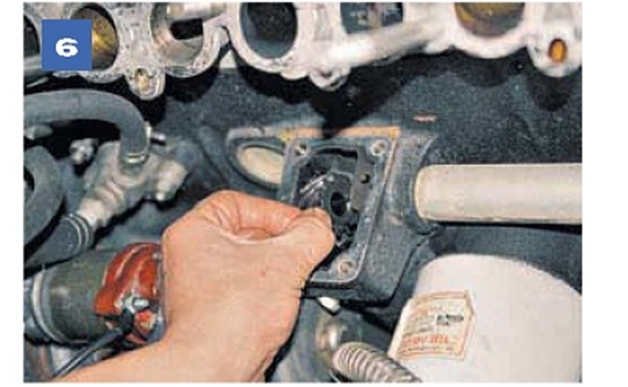

...и шестигранный валик привода.
Собираем привод в обратной последовательности. При этом шестигранный валик привода рекомендуем устанавливать в последнюю очередь.
