Газель Соболь. Замена гидротолкателей двигателя 3M3-4063

После установки гидро-натяжителя (см. «Снятие и установка гидронатяжителей »)«.

Снимаем распределительные валы (см. «Замена распределительных валов», с. 21).

Магнитом извлекаем гидротолкатели и на их места устанавливаем новые.

Рекомендуем перед монтажом каждого нового толкателя опустить его в емкость с моторным маслом и нажать несколько раз на гидрокомпенсатор до прекращения выхода пузырьков воздуха. Компенсатор должен перестать пружинить, став жестким.

Устанавливаем распределительные валы (см. соответствующий раздел).

Газель Соболь. Снятие и установка гидронатяжителей двигателя 3M3-4063

На двигателе установлены два гидронатяжителя одинаковой конструкции — для верхней и нижней цепей.

Газель Соболь. Снятие гидронатяжителей двигателя 3M3-4063

...отсоединяем шланг вакуумного усилителя тормозов от впускного трубопровода.

Для удобства работы снимаем топливный насос и отводим его в сторону, не отсоединяя шлангов (см. «Снятие и разборка топливного насоса», с. 40).

Ключом «на 12» отворачиваем два болта крепления крышки.

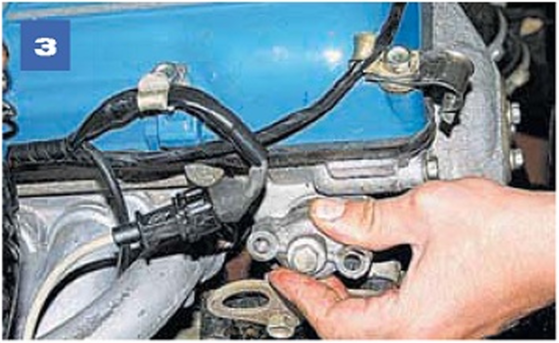

Отворачивая второй болт, придерживаем крышку гидронатяжителя рукой (она поджата изнутри натяжителем).

Сводим губки тисков, оставив между ними зазор 19 мм.

Не сжимайте в тисках корпус натяжителя. Разбирая сразу два гидронатяжителя, не перепутайте их плунжерные пары, так как они подобраны с определенным зазором.

Установив корпус натяжителя в тиски как в зев ключа, отверткой с широким лезвием...

...выворачиваем клапан.

Вынимаем из корпуса пружину...

Аккуратно поддев ножом, снимаем уплотнительную прокладку крышки.

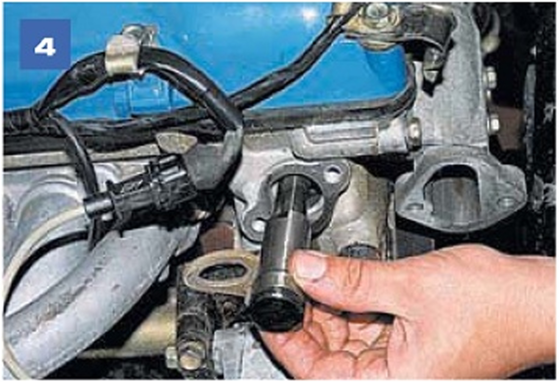

Аналогично снимаем нижний гидронатяжитель.

Промываем все детали в бензине или керосине, продуваем сжатым воздухом и смазываем моторным маслом.

Преодолевая сопротивление пружины, заворачиваем клапан в корпус гидронатяжителя.

Отверткой затягиваем клапан, удерживая корпус в тисках (как при разборке) и вынимаем оправку.

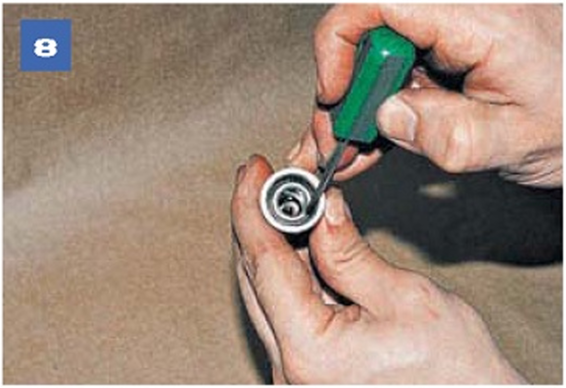

При необходимости тонкой отверткой поправляем стопорное кольцо.

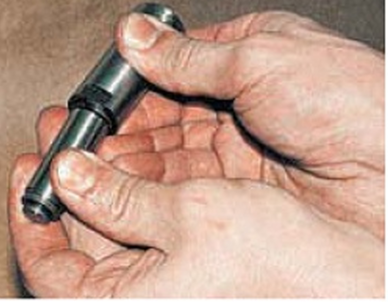

Отверткой нажимаем на дно, утапливая плунжер до упора.

Изготовленной оправкой фиксируем стопорное кольцо в корпусе гидронатяжителя.

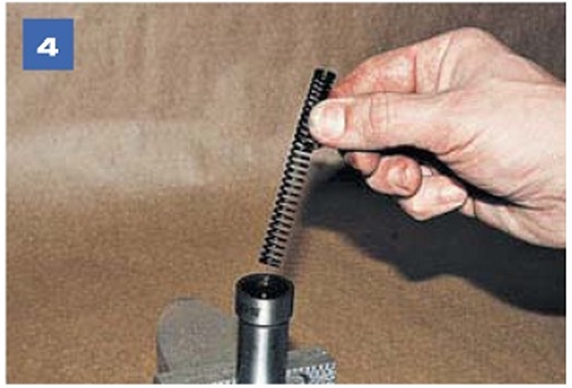

В плунжер устанавливаем пружину, а сам корпус - в тиски.

Преодолевая сопротивление пружины, заворачиваем клапан в корпус гидронатяжителя.

Отверткой затягиваем клапан, удерживая корпус в тисках (как при разборке) и вынимаем оправку.

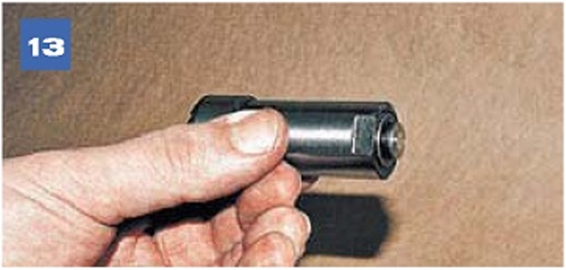

У правильно «заряженного» натяжителя плунжер должен удерживаться в корпусе.

Чтобы гидронатяжитель «не разрядился», не нажимайте на выступающий торец плунжера, а после установки гидронатяжителя в канал головки блока — на сам натяжитель.
