Fiat Albea. ЗАМЕНА ШЛАНГОВ И ТРУБОК ГИДРОПРИВОДА ТОРМОЗОВ

Заменяйте шланги и трубки, ес­ли на них обнаружены поврежде­ния. Кроме того, рекомендуем в профилактических целях заме­нять шланги через каждые 150 тыс. км пробега или 5 лет эксплуатации автомобиля (в за­висимости от того, что наступит раньше), даже если они внешне не повреждены. Резина шлангов стареет, и они могут неожиданно лопнуть при торможении.




Fiat Albea. ЗАМЕНА ТОРМОЗНЫХ ШЛАНГОВ







На автомобиле 4 вида тормозных шлангов
два (задние) для соединения тру­бопроводов с рабочими цилиндра­ми задних тормозных механизмов...







...и два (передние) для соедине­ния трубопроводов с рабочими ци­линдрами передних тормозных ме­ханизмов.

Вам потребуются: ключ «на 14», пассатижи, отвертка с плоским лезвием...

...и специальный ключ «на 11» для тормозных трубопроводов.

ПОЛЕЗНЫЙ СОВЕТ

Для отворачивания гаек трубок всегда применяйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.

Для замены переднего тормоз­ного шланга выполните следую­щие операции.

1.     Для удобства работы снимите переднее колесо со стороны заме­няемого шланга.






2.        Пассатижами снимите пружин­ную скобу с верхнего наконечника тормозного шланга...

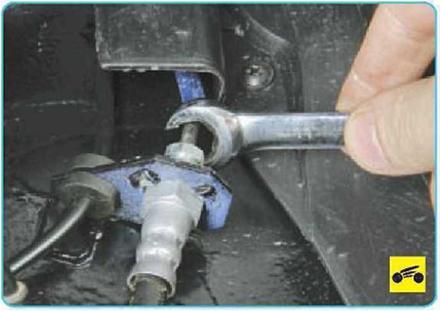

3.        ...отверните гайку крепления трубки к верхнему наконечнику...





4.        ...и сдвиньте гайку вверх по трубке.

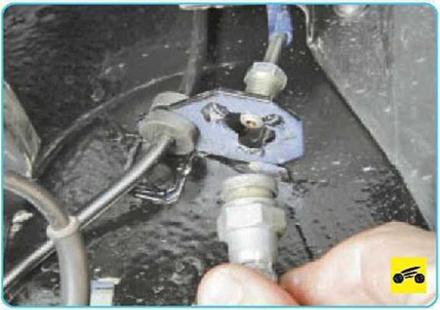

5.        Извлеките верхний наконечник шланга из отверстия кронштейна





6.        Ослабьте затяжку нижнего на­конечника шланга...

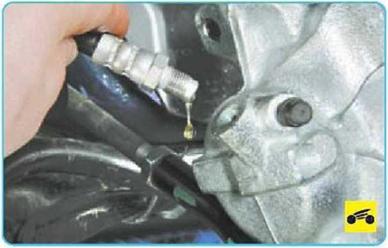

7.        ...и выверните наконечник из отверстия в корпусе тормозного цилиндра.

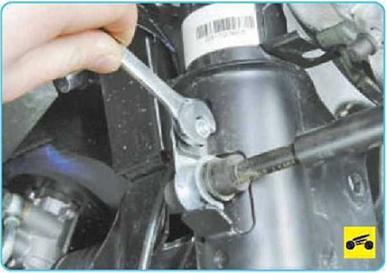

8.        Отверните гайку крепления держателя тормозного шланга к кронштейну стойки...





9.        ...снимите держатель и тор­мозной шланг.

10.  Установите новый шланг в по­рядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Проследите за тем, чтобы шланг не пе­рекручивался при установке вдоль оси.

11.    Аналогично замените второй передний шланг

12.    После замены шлангов уда­лите воздух из тормозной системы

(см. «Прокачка гидропривода тор­мозной системы», с. 226).

Для замены заднего тормозного шланга выполните следующие опе­рации.

1.          Для удобства работы снимите заднее колесо со стороны заменя­емого шланга.





2.          Отверните гайку крепления трубки и отсоедините трубку.

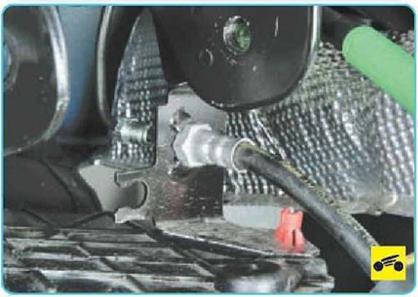

4.          ...и снимите запорную скобу с заднего наконечника шланга, за­крепленного в кронштейне на бал­ке задней подвески.





5.         Извлеките наконечник из от­верстия в кронштейне балки зад­ней подвески.





6.         Извлеките из кронштейна уп­лотнительную втулку провода дат­чика частоты вращения колеса и отведите провод в сторону, что­бы он не мешал работе.

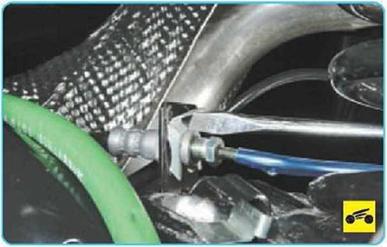

7.         Отверните гайку крепления подводящей трубки...

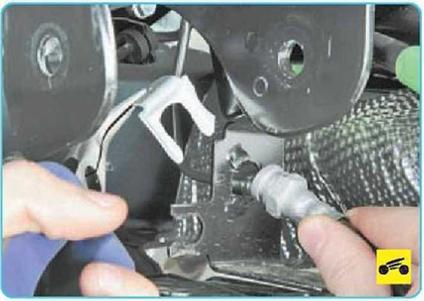

10.       ...снимите скобу, извлеките из отверстия в кронштейне кузова наконечник шланга и снимите шланг.

11.       Аналогично замените второй задний шланг.

ПОЛЕЗНЫЙ СОВЕТ

Обратите внимание на состояние за порной скобы. Корродированную и де формированную скобу замените.

12.       После замены шлангов уда­лите воздух из тормозной системы

(см. «Прокачка гидропривода тор­мозной системы», с. 226).
