Fiat Albea. СНЯТИЕ И УСТАНОВКА ТЕРМОЭКРАНОВ ДВИГАТЕЛЯ 350А1000 (1.4 Л)



Во время работы двигателя сис­тема выпуска отработавших газов нагревается до высокой темпера­туры. При сильном механическом повреждении или значительной коррозии термоэкранов, установ­ленных на элементах системы, обязательно замените их. Помимо снижения уровня комфорта в сало­не, неисправность термоэкранов может привести к возгоранию тер- мошумоизоляции пола кузова.



Вам потребуются:                 ключи

«на 10», «на 13», сверло «на 8», дрель, клепочник.

Для снятия термоэкрана кат- коллектора выполните следую­щие операции.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.          Разъедините колодки жгута проводов управляющего датчика концентрации кислорода.

ПРИМЕЧАНИЕ









3.      Отверните две гайки крепле­ния, выверните четыре болта и снимите термоэкран выпускного коллектора, продев провода и ко­лодку управляющего датчика кон­центрации кислорода через отвер­стие в экране.

4.      Установите термоэкран кат­коллектора в порядке, обратном снятию.

Для снятия термоэкрана про­межуточной трубы выполните следующие операции.

1. Снимите промежуточную трубу



(см. «Снятие и установка промежу­точной трубы», с. 137).

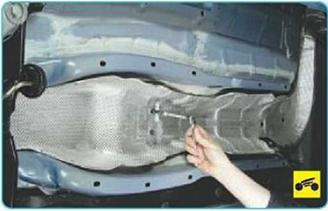

2. Выверните два болта передне­го крепления термоэкрана.

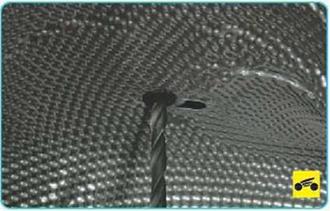

4.   ...и снимите термоэкран про­межуточной трубы.

5.   Установите детали в порядке, обратном снятию.

Для снятия термоэкрана глуши­теля выполните следующие опе­рации.

1.     Снимите глушитель (см. «Сня­тие и установка глушителя», с. 138).





2.     Аккуратно поддев отверткой, снимите три пружинных фиксатора и снимите термоэкран.

3.     Установите детали в порядке, обратном снятию.
