Fiat Albea. СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ ДВИГАТЕЛЯ 350А1000 (1.4 Л)

ОСОБЕННОСТИ КОНСТРУКЦИИ

Отработавшие газы отводятся из двигателя через катколлектор 1 рис. 5.15 (выпускной коллектор, объединенный с нейтрализато­ром), промежуточную трубу и ос­новной глушитель.

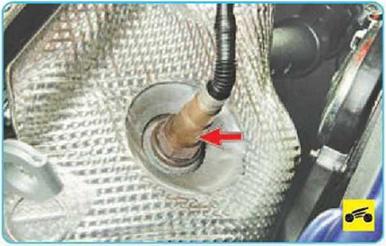

На катколлекторе, до входа в нейтра­лизатор, установлен управляющий датчик концентрации кислорода.





Второй датчик концентрации кислорода (диагностический) уста­новлен на приемной трубе сразу после нейтрализатора.

Между фланцами головки блока цилиндров и катколлектора уста­новлена металлоармированная уп­лотнительная прокладка.





Для уменьшения передачи виб­раций от силового агрегата на сис­тему выпуска и кузов в промежу­точную трубу вмонтирован гофри­рованный виброкомпенсационный сильфон.

Фланцевое соединение приемной трубы и сильфона уплотнено ме­таллоармированной прокладкой.





Элементы системы подвешены к кузову на пяти резиновых подуш­ках. Одна подушка отличается от четырех других по форме.

Для защиты от нагрева двигате­ля и узлов в моторном отсеке кат- коллектор закрыт стальными тер­моэкранами. Над промежуточной трубой установлен аналогичный по конструкции термоэкран, защи­щающий от нагрева основание ку­зова.

Система выпуска отработавших газов не требует специального об­служивания. Достаточно периоди­чески проверять надежность затяж­ки резьбовых соединений и целость подушек подвески. В случае по­вреждения, сквозной коррозии или прогара элементы системы заменя­ют в сборе, так как катколлектор и глушитель вместе с трубами пред­ставляют собой неразборные узлы.

ПОЛЕЗНЫЙ СОВЕТ

Периодически проверяйте систему вы­пуска отработавших газов. При повы­шенном уровне шума от системы выпу­ска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведите рукой над мес­тами возможной утечки, не касаясь уз­лов, и вы сразу ощутите утечку газов. При необходимости замените проржа­вевшие и прогоревшие узлы.












Fiat Albea. ЗАМЕНА ПОДУШЕК ПОДВЕСКИ СИСТЕМЫ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ ДВИГАТЕЛЯ 350А1000 (1.4 Л)



Резиновые подушки подвески си­стемы выпуска отработавших га­зов заменяют в том случае, если из-за их повреждения или чрез­мерной деформации элементы системы начинают стучать, сопри­касаясь с кузовом или другими агрегатами автомобиля.

Вам потребуется отвертка с плоским лезвием.

Подушки подвески труб системы выпуска заменяйте следующим об­разом.

1.

Установите автомобиль на смо­тровую канаву или подъемник.

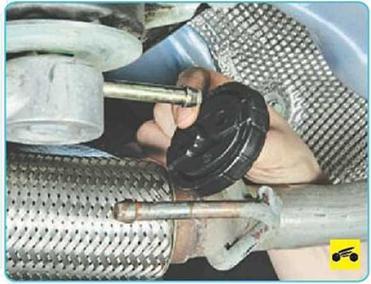

3.    ...и подушку с кронштейна ку­зова автомобиля.



Если заменяете поврежденную подуш­ку, для облегчения снятия разрежьте ее ножом до отверстий.

4.    Установите новую подушку в порядке, обратном снятию. Для облегчения установки подушки смажьте мыльным раствором кронштейны трубы.






5. Аналогично замените осталь­ные подушки подвески системы выпуска отработавших газов.
