Fiat Albea. СНЯТИЕ И УСТАНОВКА БРЫЗГОВИКА ДВИГАТЕЛЯ 350А1000 (1.4 Л)







навесные агрегаты и ремни их при­вода от загрязнения потоками жидкой грязи, отбрасываемой пе­редним колесом автомобиля во время движения, и не является силовой защитой двигателя. Ле­вый брызговик в конструкции авто­мобиля не предусмотрен. По спе­циальному заказу на автомобиль может быть установлена защита картера двигателя, для крепления которой на основании кузова пре­дусмотрены четыре резьбовых от­верстия.

Вам потребуется ключ «на 8».

1.         Снимите правый передний подкрылок (см. «Снятие и установ­ка подкрылков колес», с. 304).









3.    ...и снимите брызговик.

4.    Установите детали в порядке, обратном снятию.





Fiat Albea. ЗАМЕНА ОПОР ПОДВЕСКИ СИЛОВОГО АГРЕГАТА ДВИГАТЕЛЯ 350А1000 (1.4 Л)

Силовой агрегат установлен на ре­зиновой подушке справа и двух по­душках (тоже резиновых) слева и сзади, закрепленных через крон­штейны на картере коробки передач.


Вам потребуются: торцовые головки «на 13», «на 15», ключи на «17», «на 19», домкрат или по­добный грузоподъемный меха­низм.

1.      Вывесите переднюю часть ав­томобиля на опорах или подними­те автомобиль на подъемнике.





2.      Установите под масляный картер двигателя и под картер коробки передач домкраты или опоры.





3.      Для замены подушки задней опоры подвески силового агрега­та выверните по два болта крепле­ния кронштейна опоры к картеру коробки передач слева...









5.    ...выверните два болта крепле­ния подушки опоры к поперечине передней подвески...

ПРИМЕЧАНИЕ

Передний болт крепления подушки вы­ворачивают через специальное отвер­стие в кронштейне.

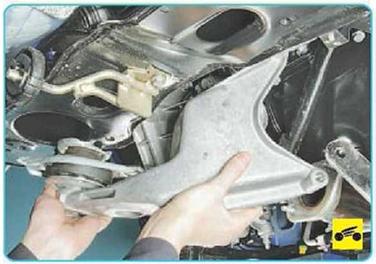

6.  ...и снимите заднюю опору под­вески силового агрегата в сборе.





7.  Для замены подушки выверните болт ее крепления к кронштейну...





10.      Для замены подушки левой опоры подвески силового агрега­та установите под картер коробки передач надежную опору.





Так выглядит подушка задней опоры подвески силового агрегата. Для заме­ны приобретите такую же подушку.











11.      Выверните три болта крепле­ния опоры к картеру коробки пе­редач...





12.      ...два болта крепления по­душки опоры к лонжерону кузова...

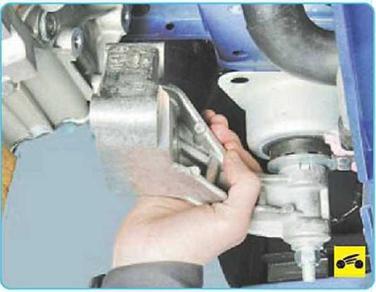

13.   ...и снимите левую опору под­вески силового агрегата в сборе.





14.   Для замены подушки отверни­те гайку болта ее крепления к крон­штейну, удерживая болт от прово­рачивания вторым ключом...






16.       ...и снимите подушку.

17.     Соберите и установите левую опору подвески силового агрегата в порядке, обратном разборке и снятию.










18.      Для замены подушки правой опоры подвески силового агре­гата установите под масляный картер двигателя надежную опору.





19.      Снимите брызговик двигате­ля (см. «Снятие и установка брыз­говика двигателя», с. 78).











21.     Установите подушку правой опоры подвески силового агрегата и снятые детали в порядке, обрат­ном снятию.
