Chevrolet Cobalt. Монтажный блок реле и предохранители

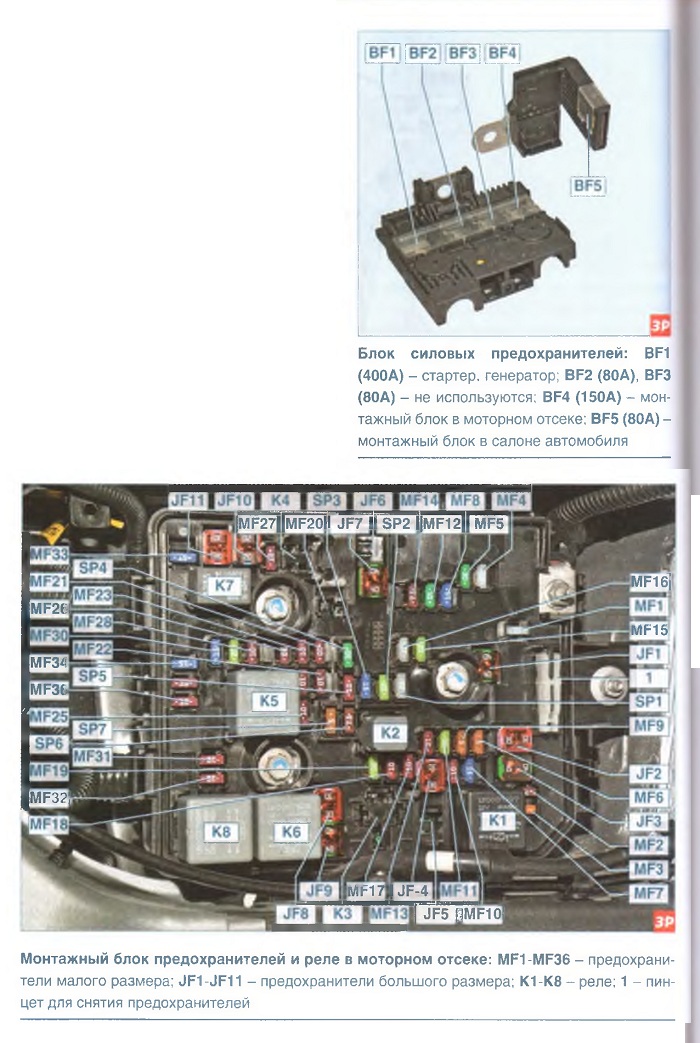

Блок силовых предохранителей:

Монтажный блок предохранителей и реле в моторном отсеке:









Предохранители монтажного блока в моторном отсеке













Реле монтажного блока в моторном отсеке

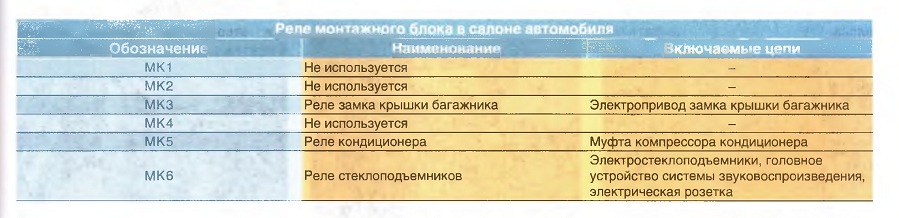

Монтажный блок предохранителей и реле в салоне автомобиля: F1-F40 - предохранители; МК1-МК6 - реле

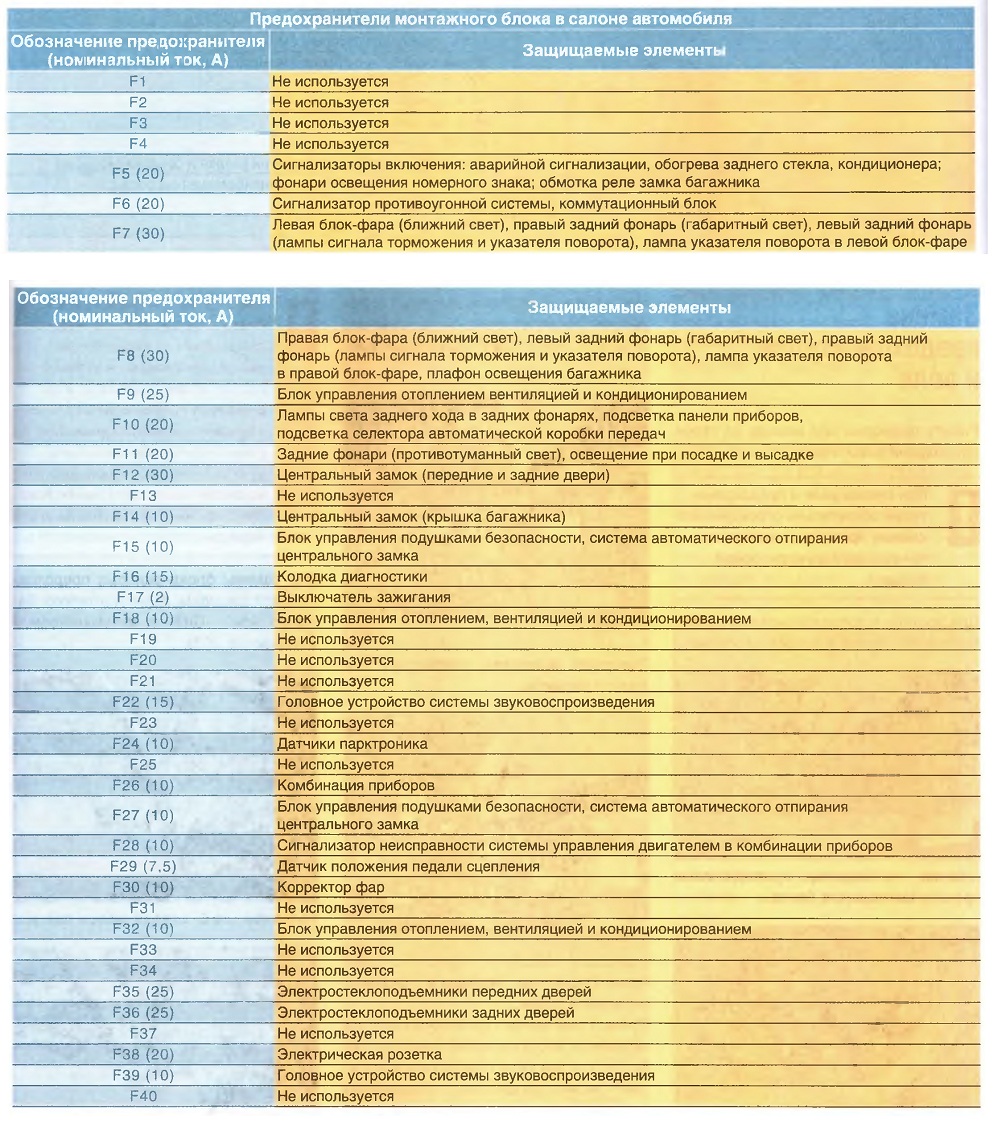

Предохранители монтажного блока в салоне автомобиля
