Chevrolet Cruze. ЗАМЕНА ФИЛЬТРА ПОСТУПАЮЩЕГО В САЛОН ВОЗДУХА
Изготовитель предписывает заменять салонный фильтр системы отопления и кондиционирования через 15 тыс. км пробега или каждые 2 года (в зависимости от того, что наступит раньше).
Крышка фильтра расположена в нижней части панели приборов со стороны пассажира
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
|

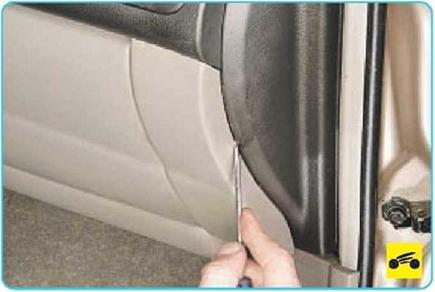

2. Подденьте отверткой... |
|
|
3. ...и снимите боковую накладку панели приборов.
|
ПРИМЕЧАНИЕ
|
Так на внутренней стороне боковой накладки панели расположены пластмассовые фиксаторы крепления.
|
|

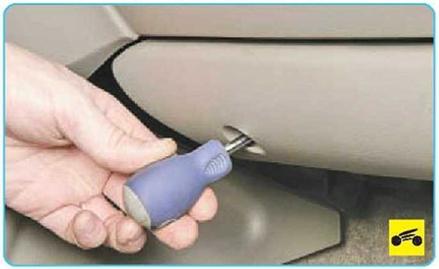

4. Выверните два винта крепления нижней защитной накладки панели.
|
|
5. Преодолевая усилие пластмассового фиксатора, снимите нижнюю защитную накладку панели.
|
Так на внутренней стороне защитной накладки панели расположен пластмассовый фиксатор крепления.
|
|
|
|
7. ...и снимите ящик для мелких предметов.
|
8. Выверните шесть винтов крепления внутренней панели ящика.
|
|
9. Преодолевая усилие пластмассовых фиксаторов, отведите внутреннюю панель ящика от панели приборов.
|

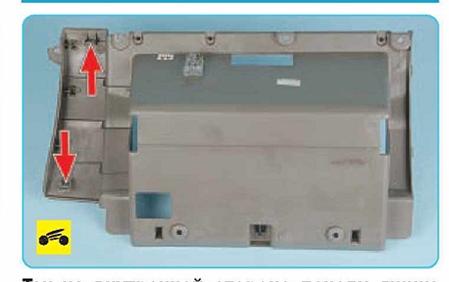

Так на внутренней стороне панели ящика расположены пластмассовые фиксаторы крепления.
|
10. Отсоедините колодку жгута проводов от фонаря освещения ящика и снимите внутреннюю панель.
|
11. Сдвиньте вверх... |
|
12.. ..и снимите крышку отсека фильтра. |
ПРИМЕЧАНИЕ
Для снятия крышки отсека фильтр потяните
за выступ А в направлении ввёрх
|
|
13. Потяните на себя и выньте из отсека верхнюю часть фильтрующего элемента.
|
|

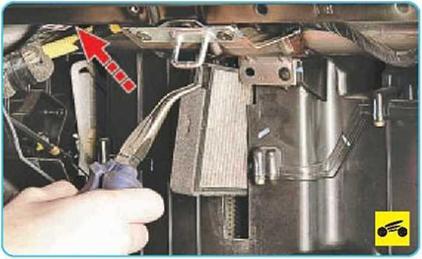

14. Пассатижами сдвиньте вверх нижнюю часть фильтрующего элемента...
|
15. ...и выньте ее из отсека. |
16. Установите новые фильтрующие элементы и снятые детали панели приборов в обратном порядке.
|
ПРИМЕЧАНИЕ
На боковую поверхность каждого фильтрующего элемента нанесены стрелки. При установке они должны быть ориентированы по направлению движения воздуха. |
