 Chevrolet Cruze. СНЯТИЕ И УСТАНОВКА КОМПРЕССОРА КОНДИЦИОНЕРА

Вам потребуются; ключи «на 10», «на 13».

1.    Удалите хладагент из системы кондицио­нирования (см. «Удаление хладагента из сис­темы кондиционирования», с. 300). Установи­те автомобиль на смотровую канаву. Отсое­дините провод от клеммы «минус» аккумуля­торной батареи.









2.   Снимите брызговик двигателя (см. «Сня­тие и установка брызговиков двигателя», с. 66).






3.   Снимите ремень привода вспомогатель­ных агрегатов (см. «Замена ремня привода вспомогательных агрегатов», с. 69).

ПРИМЕЧАНИЕ

На двигателе A16DMS установлен ремень привода вспомогательных агрегатов типо­размера 6РК1870.

4.    Проверьте состояния приводного ремня.



Замените ремень, если при осмотре вы об­наружите:

-       следы износа зубчатой поверхности, тре­щины, подрезы, складки или отслоение тка­ни от резины;

-       трещины, складки, углубления или выпук­лости на наружной поверхности ремня;

-       разлохмачивание или расслоение на тор­цовых поверхностях ремня;

-       следы масла на поверхности ремня.

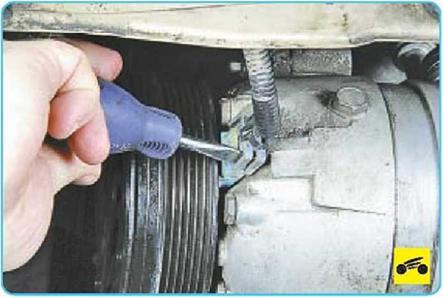

5. Отожмите фиксаторы...











6.     ...и отсоедините колодку жгута прово­дов от электромагнитной муфты включения компрессора.






7.     Отверните гайку А крепления прижимной пластины блока шлангов к компрессору.

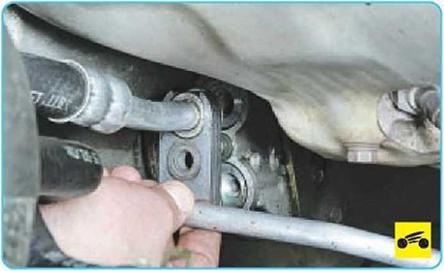

8.     Отсоедините от компрессора фланцы трубопроводов низкого и высокого давления.

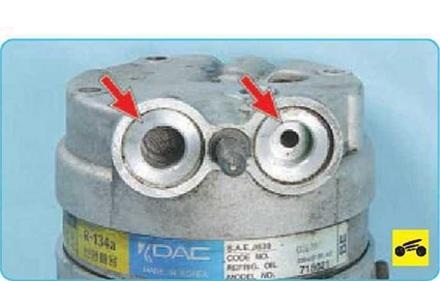

Сразу же после отсоединения заглушите пробками отверстия компрессора и трубо-


проводов кондиционера, чтобы не допустить попадания влаги и грязи в систему кондици­онирования.

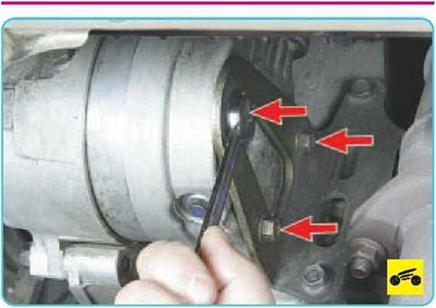

9.    Выверните три болта крепления заднего кронштейна к компрессору

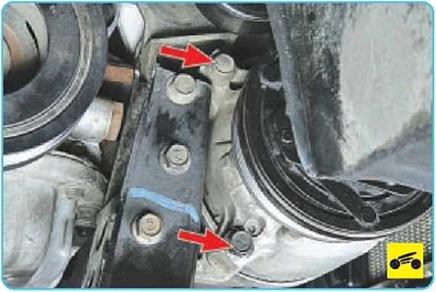

10 Выверните три болта крепления ком­прессора к переднему кронштейну (третий болт расположен сверху компрессора и на фото невиден).






11.    Извлеките болты из монтажных отвер­стий и снимите компрессор кондиционера.

12.    При необходимости выверните три бол­та крепления к блоку цилиндров и снимите задний кронштейн компрессора.

13.    Установите компрессор и все снятые детали в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЯ




Технологические заглушки фланцев нового компрессора открывайте только непосредст­венно перед подсоединением трубопроводов.




Фланец блока трубопроводов уплотнен дву­мя резинометаллическими уплотнительны­ми кольцами. При обжатии колец их метал­лический ободок деформируется, поэтому кольца для повторного использования не пригодны.

При установке новых уплотнительных ко­лец фланца блока трубопроводов обяза­тельно смажьте их маслом для компрессо­ра кондиционера.






14.   Затяните гайку крепления прижимной пластины блока шлангов к компрессору мо­ментом 33 Н'М.

15.   Заправьте систему кондиционирова­ния хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.

ПОЛЕЗНЫЙ СОВЕТ

При покупке нового компрессора уточните у продавца количество и тип залитого в но­вый компрессор масла. Эта информация может быть полезна для механиков, кото­рые впоследствии будут заправлять систе­му хладагентом.





Chevrolet Cruze. ЗАМЕНА ПОДШИПНИКА ШКИВА ПРИВОДА

В шкиве установлен двухрядный шариковый подшипник, который во время эксплуатации не требует регулировки и смазки. При вы- прессовке подшипник разрушается, поэтому выпрессовывайте его только для замены.

Вам потребуются: ключ «на 14», специ­альный съемник для снятия прижимной пластины, трехлапый съемник для сня­тия шкива компрессора, съемник сто­порных колец, пресс или приспособле­ние для выпрессовки подшипников.

1.   Удалите хладагент из системы кондиционирования (см. «Удаление хладагента из системы кондиционирования», ) и отсоедините провод от клеммы «минус» ак­кумуляторной батареи.

2.   Снимите компрессор








3.     Удерживая прижимную пластину от про­ворачивания, отверните гайку крепления.

ПРИМЕЧАНИЕ



Для удерживания прижимной пластины ком­прессора от проворачивания используйте специальное приспособление.









4.    Установите специальный резьбовой съемник и спрессуйте прижимную пластину с вала компрессора.

ПОЛЕЗНЫЕ СОВЕТЫ

Прижимная пластина установлена на валу с натягом, поэтому не пытайтесь ее снять, вставляя отвертку в зазор между шкивом и пластиной. Это приведет к деформации пластины и необходимости ее замены.



Для снятия прижимной пластины используй те специальный резьбовой съемник.




и, вращая упорный винт съемника, спрессуй­те пластину.






В процессе эксплуатации резьба в отверстии ступицы может забиться грязью и ржавчи­ной. В этом случае перед вворачиванием втулки съемника очистите резьбу.

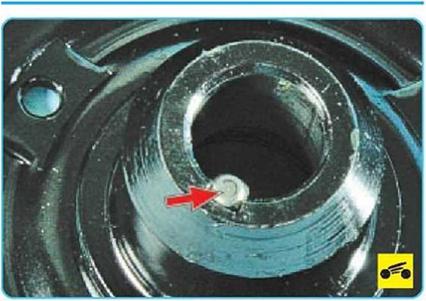

5.    Осмотрите шпонку и шпоночный паз при­жимной пластины. При износе шпоночного паза замените пластину






6.    Осмотрите поверхность сальника вала. При наличии следов подтекания масла через сальник вала компрессор подлежит замене.

ПОЛЕЗНЫЙ СОВЕТ

В некоторых случаях при обнаружении течи можно заменить сальник. Однако следует помнить, что течь, как правило, бывает вы­звана люфтом вала вследствие износа опор­ных подшипников, коррозией или износом поверхности вала в зоне прилегания сальни­ка. Поэтому замена сальника даст в лучшем случае только кратковременный результат. При обнаружении течи сальника рекоменду­ется заменить компрессор в сборе.






7.    Специальным съемником снимите сто­порное кольцо подшипника шкива.






Для снятия стопорного кольца используйте специальный разжимной съемник.






8.    Установите съемник и спрессуйте шкив с посадочной шейки передней крышки ком­прессора.


ПРЕДУПРЕЖДЕНИЕ

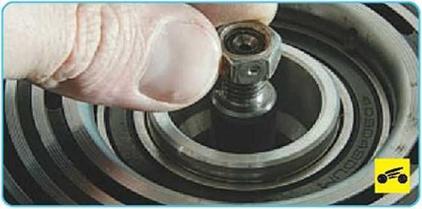

Чтобы при установке съемника не повредить резьбовой наконечник вала, навинтите на не­го на несколько оборотов старую гайку креп­ления прижимной пластины.











Для снятия шкива удобно использовать уни­версальный трехлапый съемник.







9.    Осмотрите рабочие поверхности трения шкива...









10.    ...и прижимной пластины, обращая вни­мание на наличие глубоких кольцевых рисок, за- диров, явных следов износа и перегрева. При необходимости замените дефектные детали.

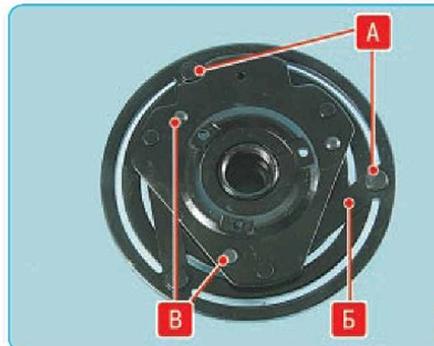

11.    Осмотрите заклепочные соединения А и В и упругие стальные поводки Б пластины. Если поводки сломаны или ослаблены закле­почные соединения, замените прижимную пластину.










12.        После снятия шкива осмотрите шпоноч­ный паз 2 и резьбовой наконечник 3 валака­навку для стопорного кольца и посадочную поверхность шейки крышки (для наглядности катушка магнита снята). При их износе или по­вреждении компрессор подлежит замене.






13.        На токарном станке срежьте завальцовкификсирующие подшипник в шкиве.

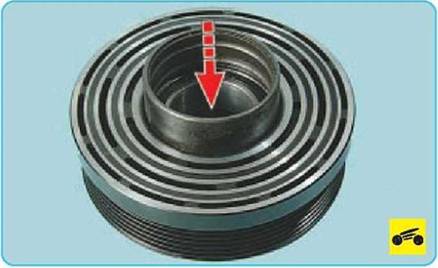

14.        Оправкой подходящего диаметра выпрессуйте старый подшипник из шкива.






15.        Запрессуйте новый подшипникПри за­прессовке прилагайте усилие только к наруж­ной обойме подшипникаВ качестве оправки можно использовать наружную обойму старо­го подшипника.

16.        После запрессовки зафиксируйте под­шипник кернением края посадочного отвер­стия шкива



При запрессовке подшипника будьте макси­мально аккуратны.

Стенка наружной обоймы подшипника шкива очень тонкаяДаже незначительный перекос может привести к выходу подшипника из строяПосле запрессовки проверьте состоя­ние подшипникаОн должен вращаться равно­мернобесшумнобез заеданийНе должно быть осевого и радиального люфта.






17.        Напрессуйте шкив на переднюю крышку компрессораПри напрессовке прилагайте

усилие только к внутренней обойме подшип­никаВ качестве оправки можно использовать внутреннюю обойму старого подшипника.

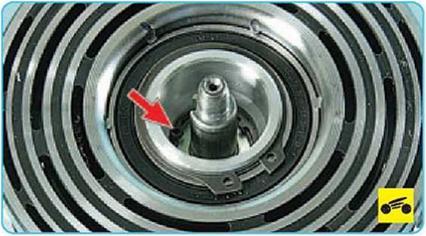

18.      Установите стопорное кольцоУбеди­тесьчто кольцо полностью вошло в паз.



После установки шкива на компрессор убе­дитесьчто шкив вращается равномернобесшумнобез заеданийНе должно быть осевого или радиального биенияВ против­ном случае шкив необходимо заменить.



19.      Наденьте на вал прижимную пластинусовместив шпонку и шпоночные пазы на валу и ступице пластиныНапрессуйте пластину на вал такчтобы между поверхностями трения шкива и пластины остался зазор 1 -1,5 мм.

20.      Установите компрессор в тиски.






21.         Установите стрелочный индикаторкак показано на рисункеПодсоедините клемму «плюс» аккумуляторной к разъему обмотки ка­тушкиа клемму «минус» к корпусу компрес­сораИзмерьте зазор А между поверхностя­ми трения прижимной пластины и шкива (за­зор равен измеренной разнице значений включенной и выключенной муфты компрес­сора кондиционерачерез каждые 60° по ок­ружности.

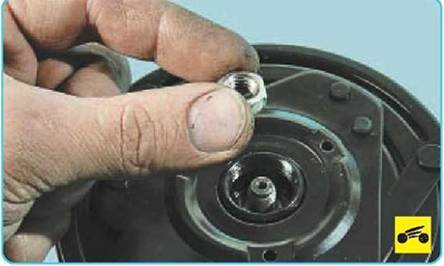

22.        После окончания регулировки навинти­те новую стопорную гайку и затяните ее мо­ментом 5 Нм.

ПРИМЕЧАНИЕ

Для закрепления прижимной пластины ис­пользуйте одноразовую специальную сто­порную гайку.

23.        Установите компрессор и все снятые детали в порядкеобратном снятию.

24.        Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
