Руководство | Chevrolet Cruze. ЗАДНЯЯ ПОДВЕСКА

Задняя подвеска полузависимая, рычажнопружинная с продольными рычагами 4 (рис. 7.4), шарнирно закрепленными на кузове автомобиля и связанными между собой поперечной балкой 7. Продольные рычаги соединены с кузовом сайлентблоками. Пружины 2 подвески переменной жесткости, верхние и нижние концы пружин опираются на упругие резиновые прокладки 1 и 6.

На рычагах подвески болтами закреплены нижние концы телескопических гидравлических

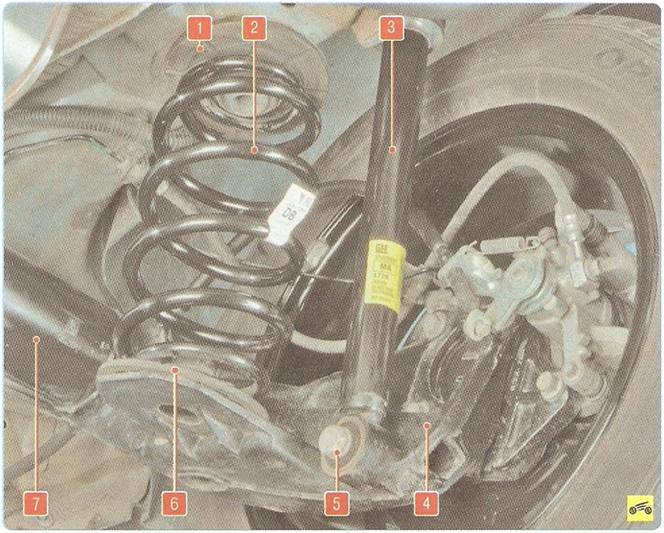

Рис. 7.4. Расположение элементов задней подвески на автомобиле: 1 - верхняя прокладка пружины; 2 - пружина задней подвески; 3 - амортизатор задней подвески; 4 - рычаг задней подвески; 5 - нижнее крепление амортизатора; 6 - нижняя прокладка пружины; 7 - балка задней подвески

Рис. 7.5. Задний амортизатор: 1 - амортизатор; 2 - защитный кожух в сборе с буфером сжатия; 3 - верхняя опора стойки; 4 - гайка штока амортизатора

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ЗАДНЕЙ ПОДВЕСКИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Шум и стук в подвеске
Неисправен амортизатор	Замените амортизаторы
Ослабление крепления амортизатора или износ втулок проушин амортизатора	Затяните болты нижнего и верхнего креплений амортизатора или замените втулки
Износ сайлентблоков продольных рычагов подвески	Замените сайлентблоки
Осадка или поломка пружины	Замените пружины
Выход из строя подшипника ступицы заднего колеса	Замените ступицу
Увод автомобиля от прямолинейного движения
Неодинаковое давление воздуха в шинах	Установите нормальное давление в шинах
Разный износ или рисунок протектора шин колес	Замените шины
Нарушен угол развала, схождения	Устраните причину нарушения углов развала и схождения и отрегулируйте углы
Осадка или поломка одной из пружин	Замените пружины
Деформация продольных рычагов	Замените деформированные рычаги
Износ сайлентблоков продольных рычагов подвески	Замените сайлентблоки
Повышенный шум или неравномерный износ протектора шин
Давление воздуха в шинах не соответствует норме	Установите нормальное давление
Нарушены параметры установки колес	Устраните причины нарушения параметров установки колес, отрегулируйте углы установки колес
Перегрузка автомобиля	Не допускайте перегрузки автомобиля
Нарушение балансировки колес	Отбалансируйте колеса
