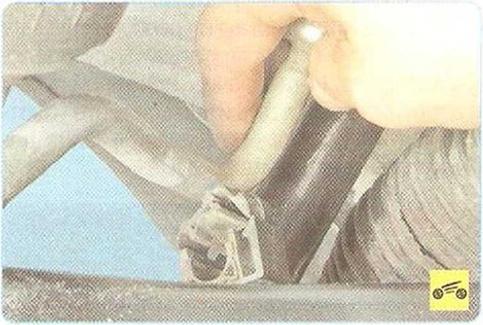

20.  ...и отсоедините трубопровод гидроуси­лителя рулевого управления от подрамника.





Так расположены фиксаторы крепления тру­бопровода гидроусилителя рулевого управ­ления на подрамнике.





21.     Выверните четыре болта крепления усилителя к кронштейну подрамника.

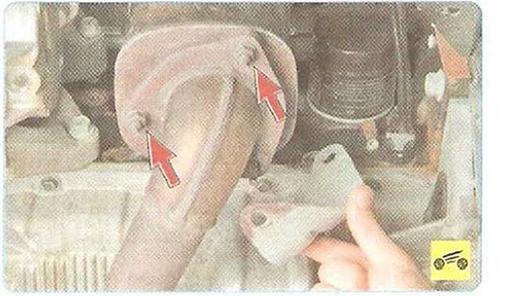

22.     Снимите поддерживающий кронштейн, отверните две гайки крепления приемной

трубы к нейтрализатору







23.    Отверните две гайки крепления фланца приемной трубы к дополнительному глушителю.

24.    Разъедините фланцы приемной трубы и дополнительного глушителя, снимите уплот­нительную прокладку со шпилек фланца до­полнительного глушителя.





25.    Слейте рабочую жидкость из бачка гид­роусилителя рулевого управления

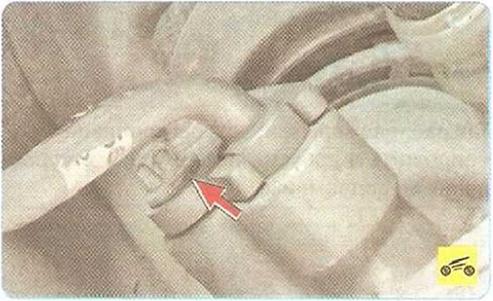

26.      Выверните болт напорного и сливного трубопроводов усилителя рулевого управле­ния и отсоедините трубопроводы от рулевого механизма.

ПРИМЕЧАНИЕ

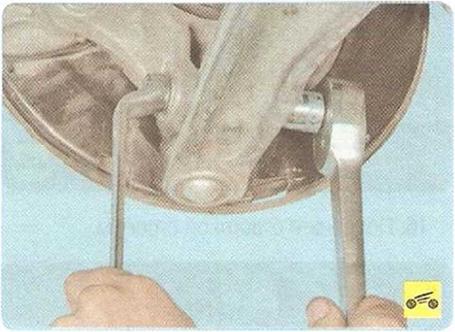

27.      Отверните гайку крепления пальца ни­жнего шарнира стойки к штанге стабилизато­ра, удерживая вторым ключом палец от про­ворачивания.





28.     Извлеките палец шарнира наружного наконечника рулевой тяги из бобышки пово­ротного кулака

.

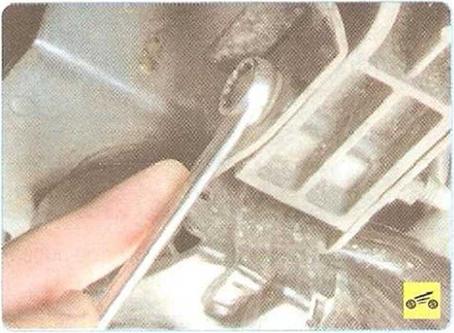

29.     Выверните болты крепления энергопо­глощающего элемента бампера к подрамнику с правой и левой стороны и извлеките их.





30.     Отверните гайку стяжного болта клем- мового соединения поворотного кулака с ша­ровой опорой, придерживая болт от провора­чивания, извлеките болт и выведите папец шаровой опоры из поворотного кулака.

31.     Используя ушки вентилятора охлажде­ния, подвяжите радиатор и конденсатор к верхней поперечине рамки радиатора.





32.     Выверните четыре болта крепления опоры кронштейна радиатора (по два с пра­вой и левой стороны).
