PE91.30-D-2000-
60D

Legend of wiring diagram heated
seats (HS)

MODEL XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
MODELS 903.61 /66/ 67,
904.61/66
with CODE (H15) Heater for
front passenger seat
with CODE (H16) Heater for
driver seat
with CODE (ZU7) National
version Canada
MODELS 903.61 /66/ 67,
904.61/66
with CODE (H15) Heater for
front passenger seat
with CODE (H16) Heater for
driver seat
with CODE (ZU8) National
version USA



Code

Designation

Coordinate

F128

Driver/front passenger seat heater fuse (15 A)

4J

J31

Circuit 15 fused connector sleeve

4L

J41

Seat heater connector sleeve

2G

J42

Seat heater connector sleeve

10G

J46

Circuit 58 connector sleeve

6E

J107

Circuit 15 connector sleeve (seat heater)

4E

J108

Circuit 15 connector sleeve (seat heater)

9E

J379

Circuit 15 fused connector sleeve

6L

R30

Left seat heater

2L

R31

Right seat heater

11L

S12

Driver seat heater switch

4A

S107

Front passenger seat heater switch

10A

W5

Seat frame ground point

3G
10G

W8

Ground point waistrail

6H

X81

Frame/waistrail connector

1E
4H
8H
10E

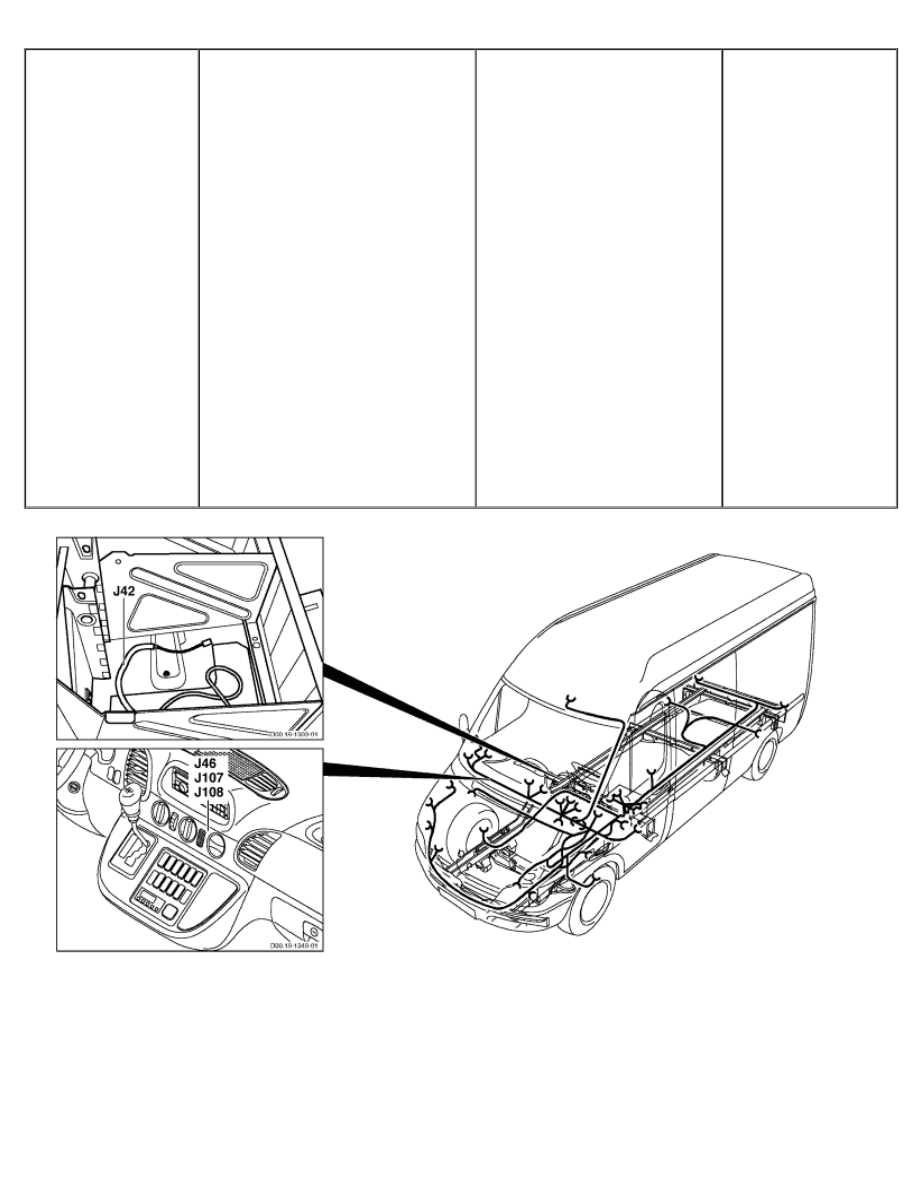

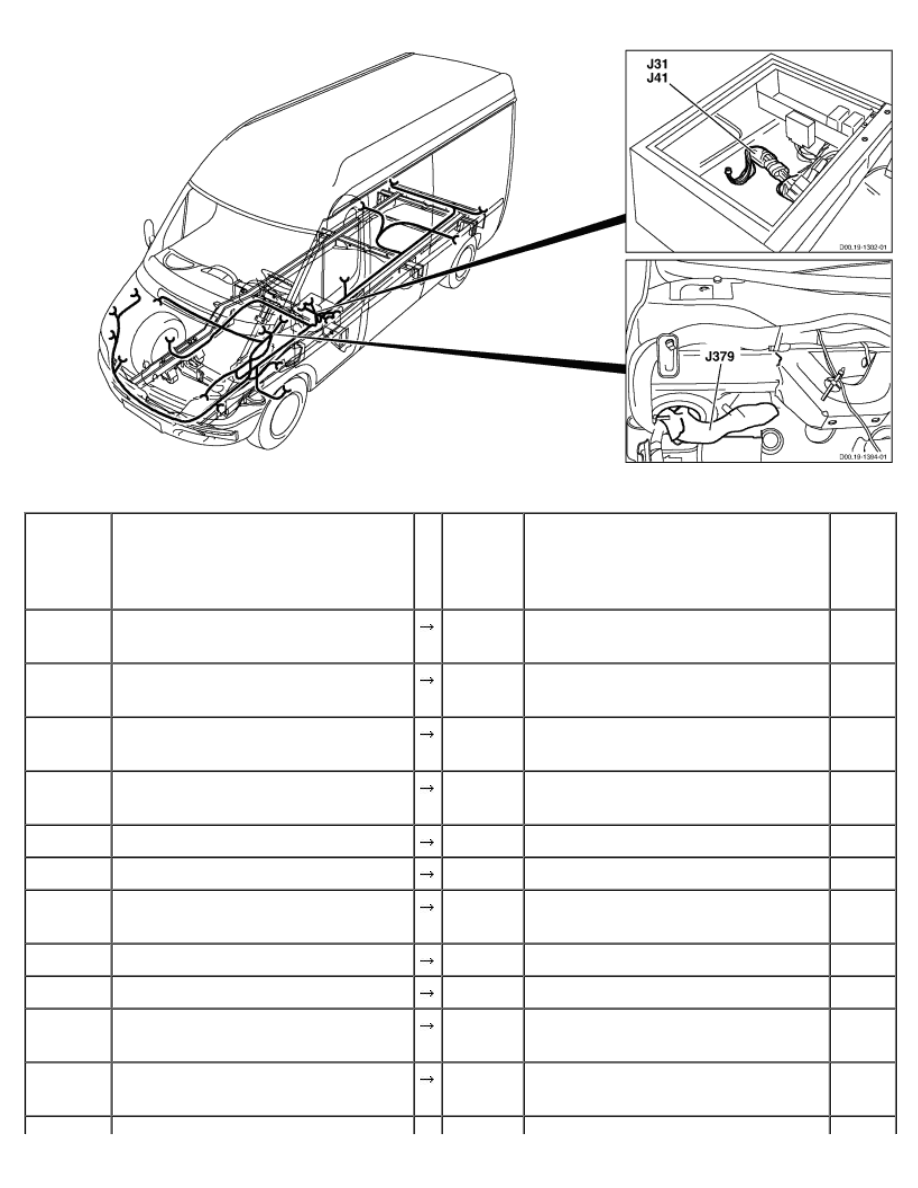

GF00.19-D-3100-
50C

Arrangement and assignment of
terminal block connectors heated
seats (HS)

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67,
904.61/66
with code (H15) Heater for
front passenger seat
with code (H16) Heater for
driver seat
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (H15) Heater for
front passenger seat
with code (H16) Heater for
driver seat
with code (ZU8) National
version for USA



D00.19-1392-09

D00.19-1393-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J31

FWH/seat frame (behind rubber
grommet)

F5

ABS terminal 15 fuse

1



Circuit 15 fused connector sleeve

F52

Front passenger door power window
fuse (25 A)

1





F53

Driver door power window fuse (25
A)

1





F54

Heated and adjustable exterior
mirror fuse (10 A)

1





F86

EDW circuit 15 fuse (7.5 A)

1





F127

Differential lock fuse (15 A)

1





F128

Driver, passenger seat heater fuse
(15 A)

1





F139

Additional heater fuse (10 A)

1





F150

Roof fan fuse (15 A)

1





K70

Circuit 15 relay for optional
equipment

1

J41

FWH/seat frame (close to R30)

R30

Left seat heater

2
3



Seat heater connector sleeve

X81

Frame/waistrail connector

4

J42

FWH/front passenger seat frame
(close to R31)

R31

Right seat heater

2
3



Seat heater connector sleeve

X81

Frame/waistrail connector

6

J46

WWH (middle of instrument panel)

A9

Radio

1.A6



Circuit 58 connector sleeve

A40

EWM control unit

2





A71

Heater timer

1





A81

Air conditioning pushbutton control
and operating unit

1.9





E104

Ashtray lighting

1





S12

Driver seat heater switch

1





S25

Headlamp range adjustment switch

9





S48

ASR switch

1





S57

Differential lock switch

1





S81

Rear window defroster pushbutton

1





S85

Driver interior lighting pushbutton

1





S87

Auxiliary heater switch

1





S90

Roof fan switch

1





S92

Panic alarm button

1





S99

ATA [EDW] towing/interior motion
sensor button

1





S100

Additional heat exchanger double-
contact pushbutton

1





S107

Front passenger seat heater switch

1





S119.1

Fog light switch

1





S124

Reading lamp switch

1





S126

Interior pushbutton

1





S137

Roof AC switch

1





S138

Temperature switch

9





X79

Frame/waistrail connector

2





X234

Cigar lighter illumination plug
connection

3

J107

WWH (middle of instrument panel)

S12

Driver seat heater switch

3
8



Circuit 15 connector sleeve (seat
heater)

X81

Frame/waistrail connector

5

J108

WWH (middle of instrument panel)

S107

Front passenger seat heater switch

3
8



Circuit 15 connector sleeve (seat
heater)

X81

Frame/waistrail connector

8

J379

FWH/waistrail (next to firewall
rubber grommet)

F128

Driver/front passenger seat heater
fuse (15 A)

2



Circuit 15 fused connector sleeve

X81

Frame/waistrail connector

5
8

PE15.00-D-2000-99R



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A12

Electrical center

A80

CDI control
module

A80

CDI control
module

B16

Coolant
temperature
sensor

D4

Glow time output
stage

D4

Glow time output
stage

F70

D+ relay fuse (15
A)

F140

Fuse box

F140.1 Circuit 30 fuse

(200 A)

F140.2 Circuit 30 fuse (70

A)

F140.3 Circuit 30 fuse

(125 A)

F140.4 Circuit 30 fuse (80

A)

F140.5 Circuit 30 fuse

(125 A)

F140.6 Circuit 30 fuse

(100 A)

G1

Alternator

G2

Battery

J16

Circuit 30
connector sleeve

J18

Circuit 15, fused,
connector sleeve

J19

Circuit 61
connector sleeve

J22

Circuit 15, fused,
connector sleeve

J31

Terminal 15
connector sleeve,
fused

J89

Circuit 56b
connector sleeve

J312

Circuit 30
connector sleeve

J352

Circuit 50
