Westfalia. Testing repair electrical manual - part 118

PE82.30-D-2000-
60F

windshield wiper

MODEL XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
MODEL 903.61 /66 /67,
904.61 /66
with CODE (FM2) tinted
windshield, heated with rain
sensor
with CODE (ZU7) National
version for Canada
MODEL 903.61 /66 /67,
904.61 /66
with CODE (FM2) tinted
windshield, heated with rain
sensor
with CODE (ZU8) National
version for USA
MODEL 903.61 /62 /66 /67,
904.61 /62 /66
with CODE (FM2) tinted
windshield, heated with rain
sensor
with CODE (ZU9) National
version for Mexico



Code

Designation

Coordinate

A66

Rain sensor control unit

4A
11A

B137

Rain sensor

3L

J250

Wiper switch connector sleeve

8G

J477

Rain sensor sheathed line shielding connector sleeve

1G

J478

Rain sensor sheathed line shielding connector sleeve

4G

M6

Windscreen washer system pump

9L

M7

Windscreen wiper motor LHD

7L

M7x1

Connector for LHD windshield wiper motor

5J

W2

Ground point right headlamp

10H

W4

Firewall ground point

6G

W5

Seat frame ground point

1E

W42

Rain sensor sheathed line screening ground point

1L

W43

Rain sensor sheathed line screening ground point

5L

X235

Rain sensor connector

2H

X240

Frame/roof connector

2E

PE82.10-D-2400-99C



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A12 Electrical center

E2

Left front side
marker lamp

E3

Right front side
marker lamp

E13 Left center side

marker light

E14 Right center side

marker lamp

E15 Left rear side-

marker lamp

E16 Right rear side-

marker lamp

E28 Left front side

marker lamp

E75 License plate

lighting

E76 License plate

lighting

E101 Right front side

marker lamp

J22

Circuit 15, fused,
connector sleeve

J33

Circuit 58 connector
sleeve

J46

Terminal 58
connector sleeve

J144 Side marker light

connector sleeve

J145 Side marker light

connector sleeve

J446 Circuit 58 connector

sleeve

W5

Ground point seat
frame

W5

Ground point seat
frame

W5

Ground point seat
frame

W5

Ground point seat
frame

W6

Ground point
taillamp

W6

Ground point
taillamp

X26 Left rear license

plate lighting contact
plate, 2-pin

X79 Frame/waistrail

connector

X119 Side marker lamp

connector

PE82.10-D-2400-
60C

Legend for wiring diagram of side
marker/body outline lights

Model XD1, XD2, XD3, XD4,
XD5, XD6, XD7, YD1, YD2,
YD3, YD4, YD5, YD6, YD7,
WD1, WD2, WD3, WD6,
WD7
Models 903.61 /66 /67,
904.61 /66
with CODE (LB1) side-
marker lamp
with CODE (ZU7) Canada
national version
Models 903.61 /66 /67,
904.61 /66
with CODE (LB1) side-
marker lamp
with CODE (ZU8) USA
national version
Models 903.61 /62 /66 67,
904.61 62 /66
with CODE (LB1) side-
marker lamp
with CODE (ZU9) Mexico
national version



Code

Designation

Coordinate

A12

Electrical center

17L

E2

Left front side marker lamp

8L

E3

Right front side marker lamp

11L

E13

Left center side marker lamp

10L

E14

Right center side marker lamp

12L

E15

Left rear side marker lamp

14L

E16

Right rear side marker lamp

15L

E28

Left front side marker lamp

7L

E75

License plate lighting

1L

E76

License plate lighting

3L

E101

Right front side marker lamp

4L

J22

Circuit 15 fused connector sleeve

19L

J33

Circuit 58 connector sleeve

16G

J46

Circuit 58 connector sleeve

20L

J144

Side marker light connector sleeve

7G

J145

Side marker light connector sleeve

13H

J446

Circuit 58 connector sleeve

7E

W5

Seat frame ground point

4H
7H
9H
12H

W6

Ground point taillamp

2C
15H

X26

Left rear license plate lighting contact plate 2-pin

2E

X79

Frame/waistrail connector

19G

X119

Side marker lamp connector

6L

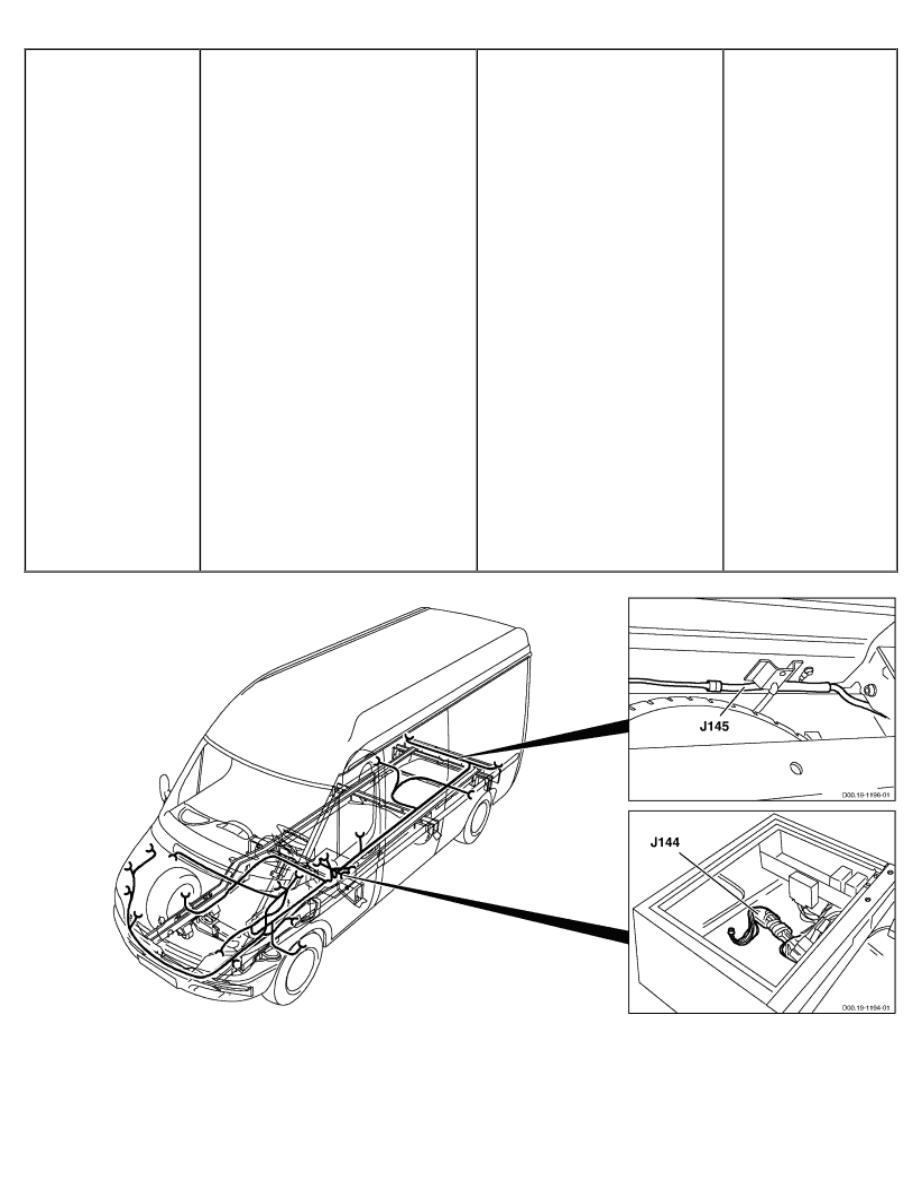

GF00.19-D-3100-
59B

Arrangement and assignment of
terminal block connectors side
marker/body outline lamps

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67, 904.61
/66
with code (LB1) Side-marker
lamps
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (LB1) Side-marker
lamps
with code (ZU8) National
version for USA
Models 903.61/62/66/67,
904.61/
62/66
with code (LB1) Side-marker
lamps
with code (ZU9) National
version for Mexico



D00.19-1376-09
