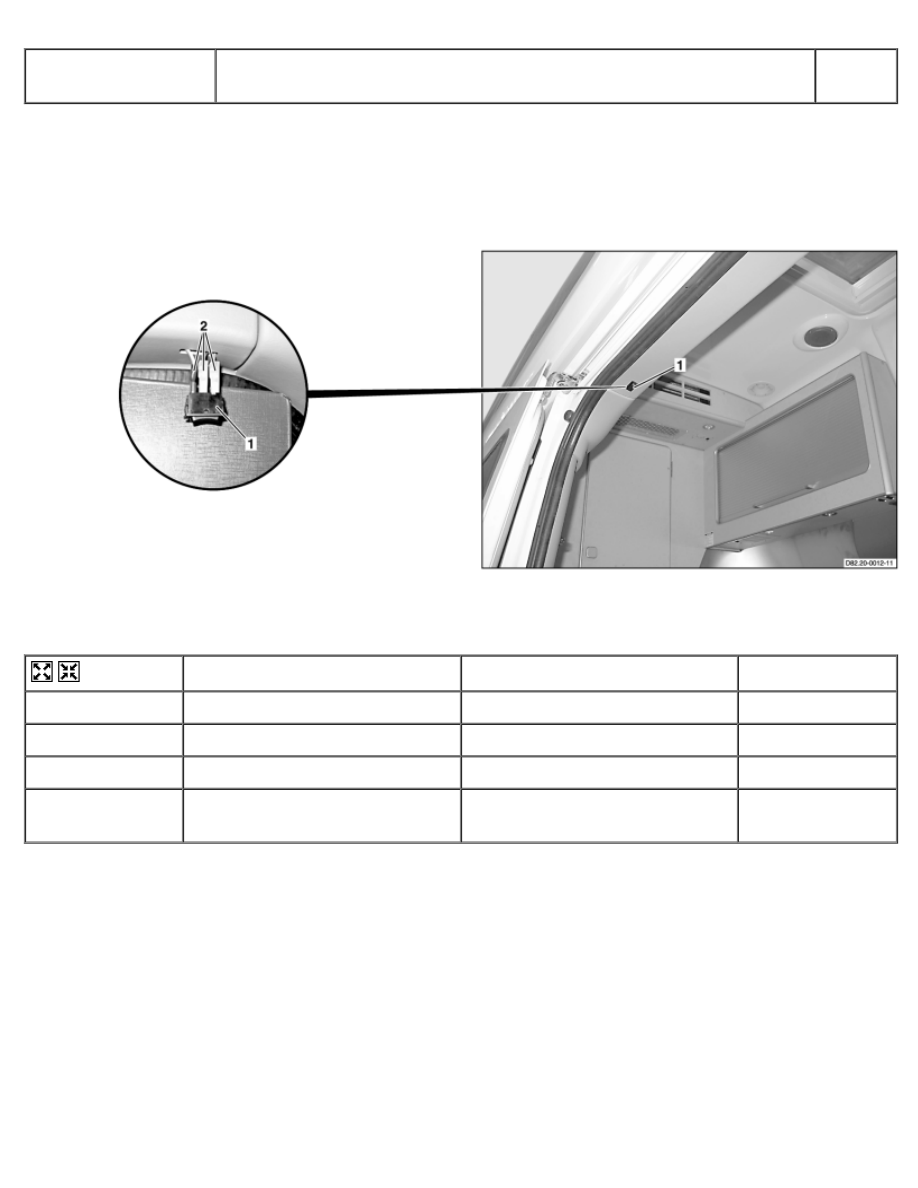

AR82.20-D-1011A

Remove/install interior illumination switch for upper sliding door
frame paneling

28.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D82.20-0013-08

1 Switches



2 Connector



Remove/Install





1

Unclip switch (1)





2

Disconnect connector





3

Install in the reverse order





4

Perform function test on switch
(1)





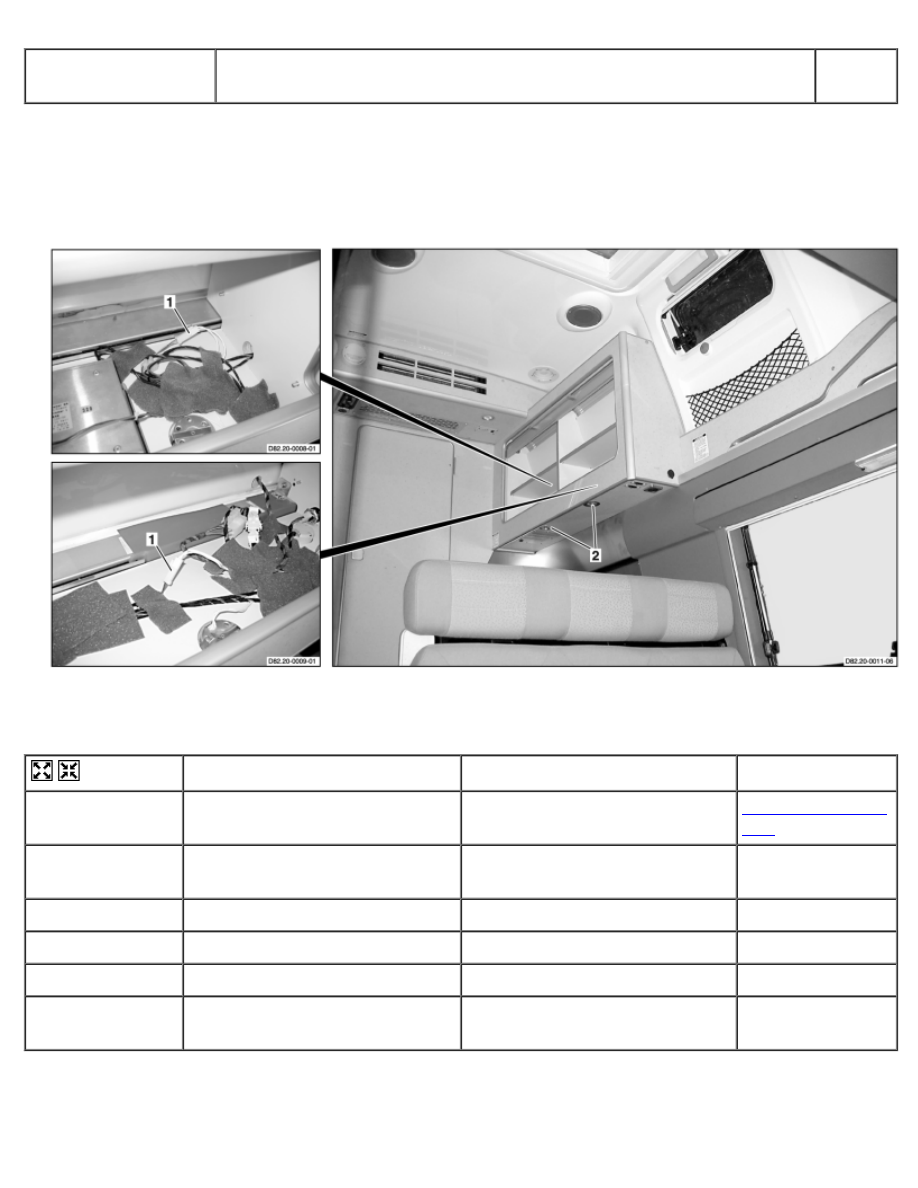

AR82.20-D-1012A

Remove/install lamps for interior illumination on hang-on cabinet
longitudinally

29.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D82.20-0010-09

1 Electrical connectors



2 Lamps



Remove/Install





1

Remove floor in cabinet



AR86.60-D-0050-
01A

2

Disconnect electrical connectors
(1).





3

Unclip lamps (2)





4

Remove lamps (2)





5

Install in the reverse order





6

Perform function test on lamps
(2)





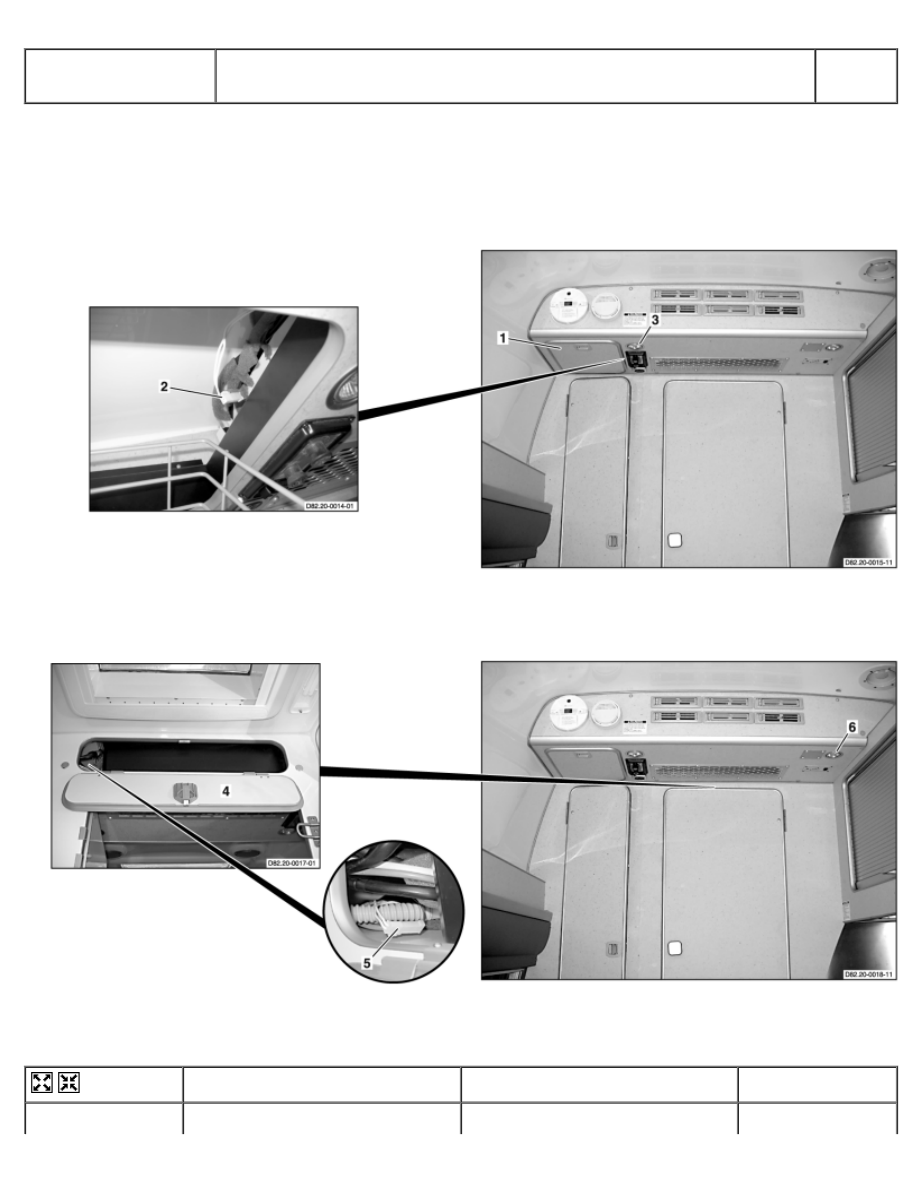

AR82.20-D-1013A

Remove/install lamps for interior illumination on hang-on cabinet
transversally

29.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D82.20-0016-08

1 Stowage compartment



2 Electrical connector



3 Bulb

D82.20-0019-08

4 Flap



5 Electrical connector



6 Bulb



Remove/Install





1

Open stowage compartment (1)





2

Separate electrical connector (2)





3

Unclip lamp (3)





4

Remove lamp (3)





5

Open flap (4) in shower room





6

Disconnect plug and socket
connection (5)





7

Unclip lamp (6)





8

Remove lamp (6)





9

Install in the reverse order





10

Perform function test on lamps





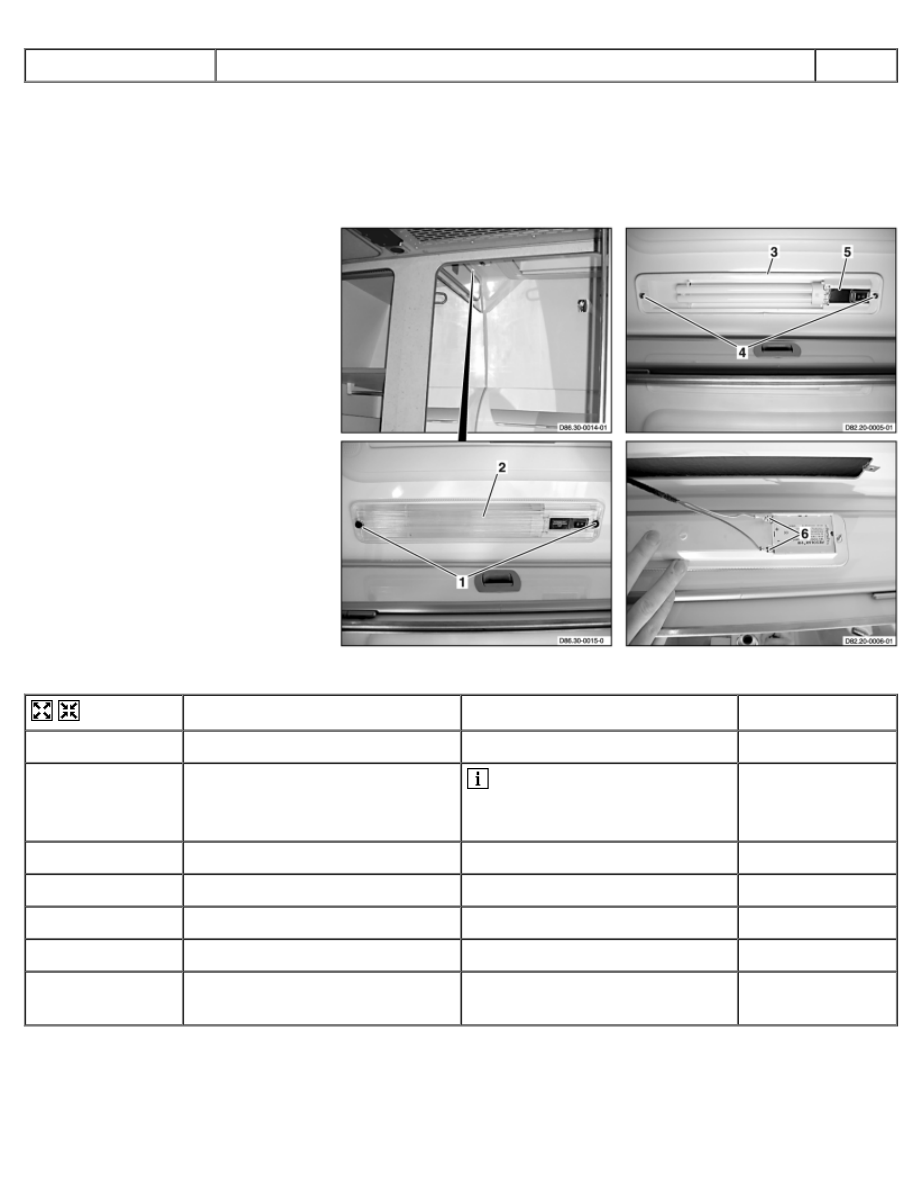

AR82.20-D-1014A

Remove/install shower room's interior lamp.

23.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Caps
2 Lamp lens
3 Gasket
4 Bolts
5 Interior lamp
6 Electrical wiring







D82.20-0007-06



Remove/Install





1

Unscrew covering caps (1)





2

Remove lamp lens (2)

 Installation: Ensure that seal

(3) is in correct installation
position.



3

Remove bolts (4)





4

Remove interior lamp (5)





5

Disconnect electrical leads (6)





6

Install in the reverse order





7

Perform function check on
interior lamp (5)





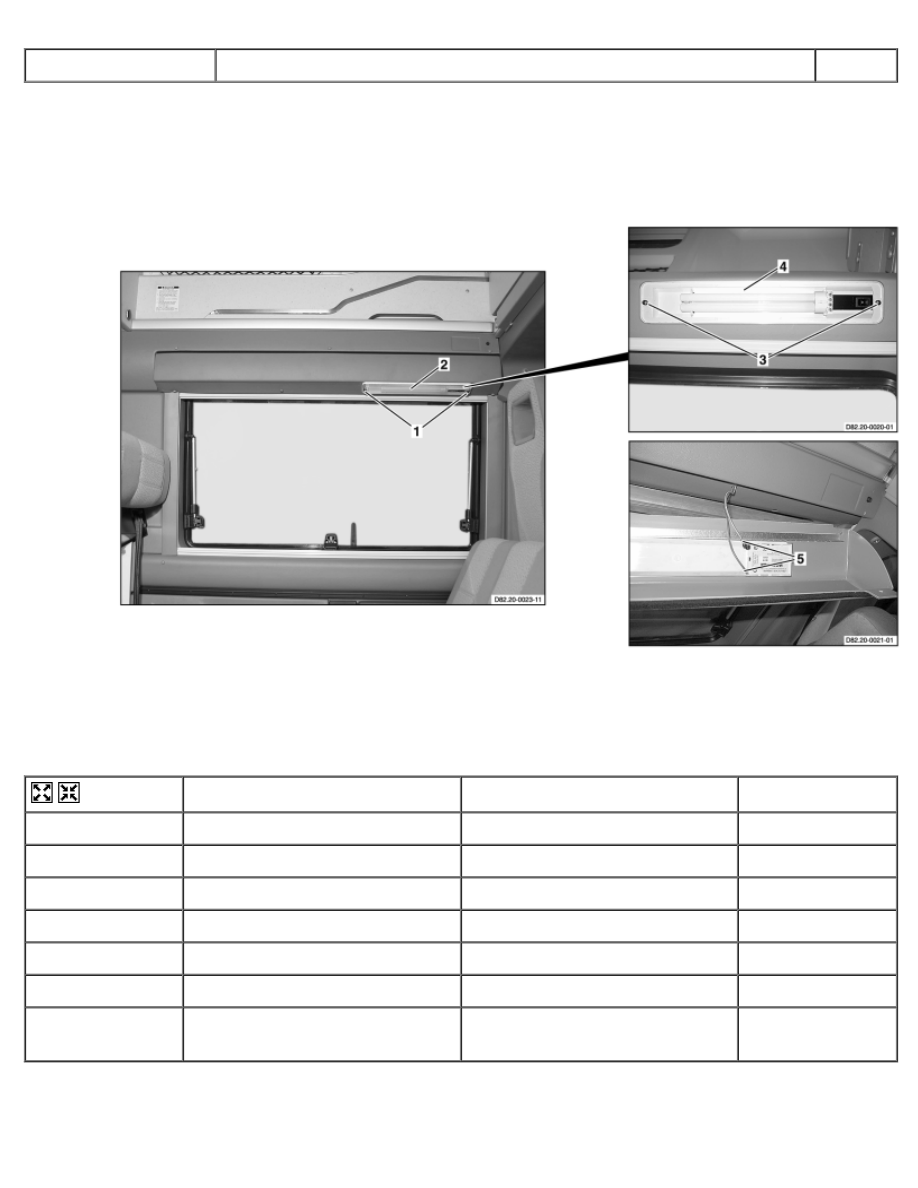

AR82.20-D-1015A

Remove/install lamp for left center vent window

23.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D82.20-0022-09

1 Caps
2 Lamp lens
3 Bolts



4 Bulb
5 Electrical wiring



Remove/Install





1

Unscrew covering caps (1)





2

Remove lamp lens (2)





3

Remove screws (3)





4

Remove lamp (4)





5

Disconnect electrical leads (5)





6

Install in the reverse order





7

Perform function check on lamp
(4)





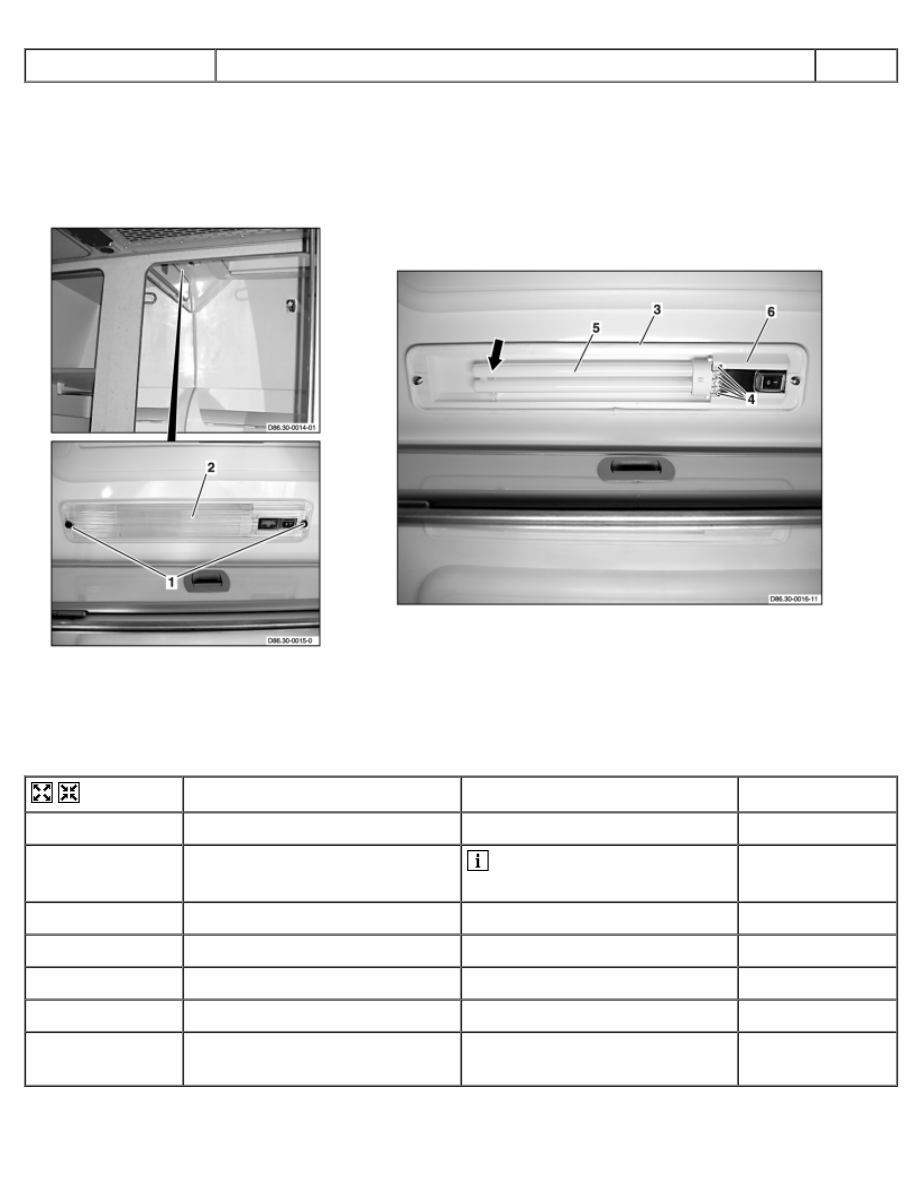

AR82.20-D-1016A

Remove/install bulb of shower room's interior lamp

23.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D86.30-0017-09

1 Caps
2 Lamp glass
3 Gasket



4 Bolts
5 Bulb
6 Interior lamp



Remove/Install





1

Unscrew caps (1)





2

Remove lamp glass (2)

 Installation: Ensure correct

installation position of seal (3).



3

Undo bolts (4)





4

Unclip bulb (5) (arrow)





5

Remove bulb (5)





6

Install in the reverse order





7

Check interior lamp (6) for proper
function





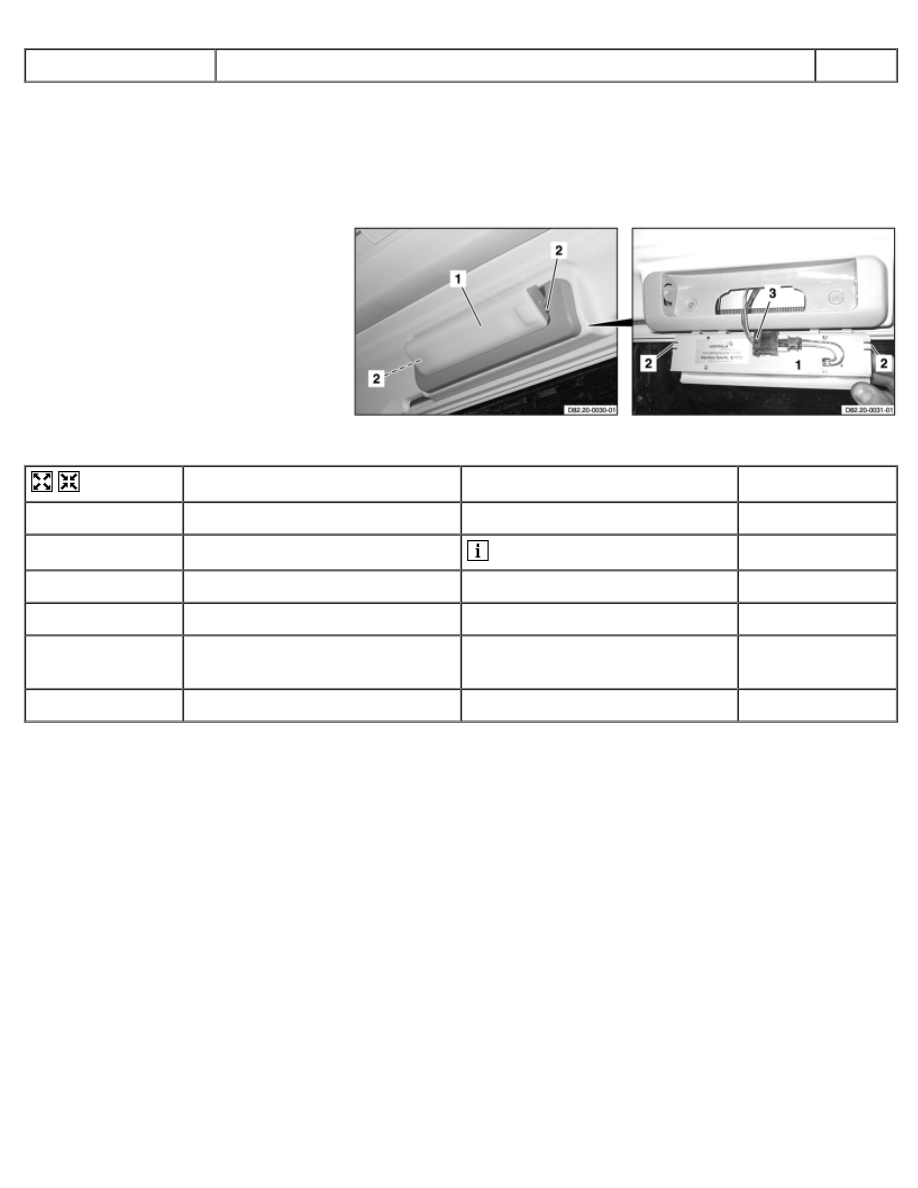

AR82.20-D-1017A

Remove/install lamp if raised roof vent window

22.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Bulb
2 Catch lugs
3 Electrical connector







D82.20-0029-04



Remove/Install





1

Slightly tilt lamp (1) forward





2

Unlock catch lugs (2)

 Use a suitable tool.



3

Fully tilt lamp (1) forward





4

Unclip lamp (1) upwards





5

Disconnect electrical connector
(3)





6

Install in the reverse order
