Система пуска двигателя снегохода Буран С-640

. Для электропуска двигателя (на снегоходах «Буран» С-640А1Ц и С-640А1В) служит электрический стартер СТ362А, устройство и работа которого описаны в разделе «Электрооборудование». Кроме электри­ческого стартера, двигатель снабжен механическим пусковым устройством (ручным стартером), позволяющим запускать двигатель при низких темпера­турах окружающего воздуха, отказе электростартера, а также в случаях, ко­гда аккумуляторная батарея разряжена более чем на 25 %.

Двигатели снегоходов «Буран» С-640А1И, С-640А1Г, С-640А1ИП, С-640/3700, С-640М и С-640МД не оборудованы электростартером.

Ручной стартер (рис. 3) расположен с правой стороны двигателя и за­креплен на корпусе вентилятора четырьмя винтами. В корпусе 11 размещен шкив 12 стартера с деталями храпового механизма. Осью шкива служит втулка 8, напрессованная на центральный прилив корпуса. На втулке детали установлены в следующем порядке: шайба 14, шкив 12 с двумя пластмассо-

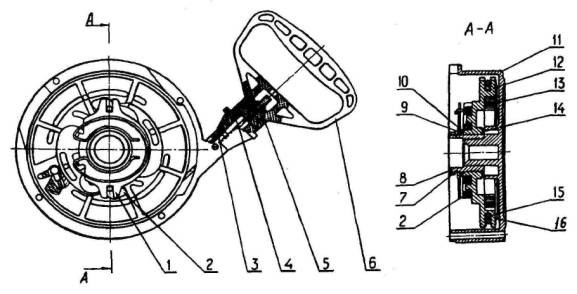

Рис. 3 - Ручной стартер:

1 - рычаг; 2 - кулачок; 3 - втулка; 4 - амортизатор; 5 - втулка; 6 - ручка; 7 - замок; 8- втулка; 9- шайба; 10- шайба пружинная; 11 - корпус; 12 - шкив; 13 - пружина спиральная; 14-шайба; 15 -трос; 16 -крышка

Отверстие в верхней части бака предназначено для штуцера забора то­плива. В отверстии штуцер закреплен с помощью резиновой втулки. На кон­це приемной трубки заборного штуцера установлен топливный фильтр с фильтрующим элементом из металлической сетки. Герметично закрытое за­глушкой отверстие с правой стороны бака является технологическим.

Топливопровод состоит из отдельных резиновых и полиуретановых трубок, соединяющих топливный бак с карбюратором.

Рис 4

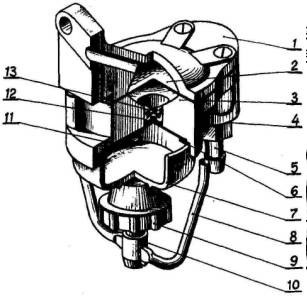

1 - корпус; 2 - стакан; 3 - скоба; 4 - держатель стакана; 5- гайка; 6- винт; 7- сетка; 8- про­кладка; 9 - прокладка; 10 - штуцер

Фильтр-отстойник (см. рис. 4) служит для очистки то­плива от механических частиц и конденсата.

Основными частями филь-тра-отстойника являются корпус 1 с ввернутым в него штуцером и стакан 2. Между корпусом и стаканом расположены фильт­рующая сетка 7 и резиновая прокладка 8. Стакан отстойни­ка закреплен на корпусе при помощи винта 6, гайки 5, про­волочной скобы 3 и держателя 4. Прозрачный стакан позволя­ет наблюдать за количеством скопившегося в нем отстоя и вовремя производить очистку.

Закреплен фильтр-отстой­ник на кронштейне, приварен­ном к «постели» топливного бака.

Ручной подкачивающий насос предназначен для предварительного заполнения топливной системы непосредственно перед пуском двигателя. Применение ручной подкачки топлива значительно облегчает пуск холодно­го двигателя при низких температурах.

На снегоходе может быть установлен насос поршневого типа или руч­ной подкачивающий насос, представляющий собой резиновую «грушу». Стрелка на корпусе «груши» показывает направление прокачки топлива. Для заполнения топливной системы необходимо несколько раз сжать «грушу».

вставляется ось 27 крепления поплавкового механизма к колонкам корпуса карбюратора.

Запорный топливный клапан 20 выполнен в виде иглы, которая опира­ется нижней частью на рычаг поплавка, а верхней (с шайбой из эластичного материала) закрывает канал подвода топлива.

Пусковое устройство (корректор) состоит из плунжера 16 с дозирую­щей иглой 17 и пружины 15. Топливозаборная часть корректора расположена в колодце поплавковой камеры 26, которая калиброванным отверстием со­общается с основным объемом камеры; верхняя часть корректора состоит из направляющей пружины плунжера с упором 14 оболочки троса 13, присое­диняемого к плунжеру 16.

Распылитель главной дозирующей системы состоит из двух частей: корпуса 30 и запрессованного в него распылителя 25. Корпус распылителя имеет четыре радиальных отверстия. Сопловая камера крепится к корпусу карбюратора корпусом распылителя.

Дроссель 31 П-образного сечения выполнен из латунного листа. В его стенке, обращенной к воздухоочистителю, снизу сделан радиальный вырез, обеспечивающий заданное разрежение над распылителем.

Дозирующая игла 21 выполнена из нержавеющей стали, имеет пять ка­навок для замка. Перестановкой замка в канавках иглы обеспечивается воз­можность изменения состава смеси.

При работе двигателя топливо из бака поступает в поплавковую камеру под давлением, создаваемым диафрагмой 9 топливного насоса, которая при­водится в действие от пульсирующего давления из картера двигателя. Подача топлива автоматически регулируется игольчатым топливным клапаном 20, связанным с пустотелым поплавком 19. Поплавок и игольчатый клапан обес­печивают заданный уровень топлива в поплавковой камере. При работе дви­гателя на малых оборотах холостого хода (дроссель 31 в нижнем положении) разрежение в диффузоре невелико и топливо через главную дозирующую систему не подсасывается.

Состав топливной смеси на режиме холостого хода двигателя регули­руется винтом 11, число оборотов - винтом 3. Необходимый (наивыгодней­ший) состав смеси при работе двигателя на нагрузочных режимах обеспечи­вается положением конусной дозирующей иглы 21 относительно распылите­ля и жиклером 23 в совокупности с работой системы холостого хода.

Для быстрого и наиболее полного заполнения поплавковой камеры то­пливом в момент пуска используется утопитель поплавка 18.

1 - упор оболочки троса управления дросселем; 2 - трос управления дросселем; 3 - винт регулировки холостых оборотов; 4 - корпус насоса; 5 - сетчатый фильтр; 6 - крышка фильтра; 7- крышка насоса; 8- клапан впуска; 9- диафрагма; 10- клапан выпуска; 11- винт регулировки качества смеси холостых оборотов; 12- корпус карбюратора; 13- трос управления корректором; 14- упор оболочки троса плунжера; 15- пружина плунжера; 16- плунжер; 17 - дозирующая игла топливного корректора; 18 - утопитель поплавка; 19- поплавок; 20- топливный клапан; 21- дозирующая игла дросселя; 22 - шайба стопорная; 23 - топливный жиклер холостого хода; 24 - главный топливный жиклер; 25 - распылитель; 26 - поплавковая камера; 27 - ось поплавка; 28 - прокладка; 29 - сопловая камера; 30 - корпус распылителя; 31 - дроссель; 32 - втулка фиксирующая пластмассовая; 33 - прокладка; 34 - крышка корпуса; 35 - пружина дросселя; 36 - упор-ограничитель; 37 - замок иглы дросселя; А - воздушный канал; Б - канал суфлирования поплавковой камеры; В - воздушный канал холостого хода; Г - эмульсионный канал топ­ливного корректора; Е - эмульсионный канал холостого хода; Ж - переходное отверстие; И - воздушный канал топливного корректора; Д - дозирующее отверстие в стенке колод­ца корректора

 корпусу насоса при помощи гайки 9, винта 10 и проволочной скобы 8. Не­обходимое уплотнение между корпусом насоса и колпачком отстойника осуществляется резиновой прокладкой 6.

Рис. 6 - Топливный насос:

Система выпуска двигателя снегохода Буран С-640

Назначение системы выпуска - отвод отработавших газов из цилиндров двигателя в атмосферу и уменьшение шума выпуска. Система выпуска включает в себя глушитель и соединительный патрубок, через который глушитель соединен с выпускным патрубком цилиндров. Глушитель состоит из корпуса, двух крышек, внутренней и наружной полу­сфер и трех расширительных камер, сообщающихся между собой с помо­щью труб. К корпусу снегохода и двигателю глушитель крепится пружинами.

Подвеска двигателя снегохода Буран С-640

(рис. 7). Расположение двигателя на снегоходе переднее поперечное. На раме снегохода двигатель с подмоторным основа­нием закреплен в четырех точках. Упругая подвеска двигателя уменьшает передачу вибрации работающего двигателя на раму снегохода, а также пере­дачу двигателю толчков и колебаний, возникающих при движении снегохода.

Упругие опоры подвески двигателя состоят из резиновых амортизато­ров 5, надетых на гайки 6 и втулки 13. Сами гайки 6 навернуты на болты кре­пления 2 и 12, вставленные квадратными подголовниками в отверстия рамы с нижней стороны. На опоры подмоторное основание 7 вместе с двигателем устанавливается так, чтобы втулки и гайки 6 входили в отверстия рессор

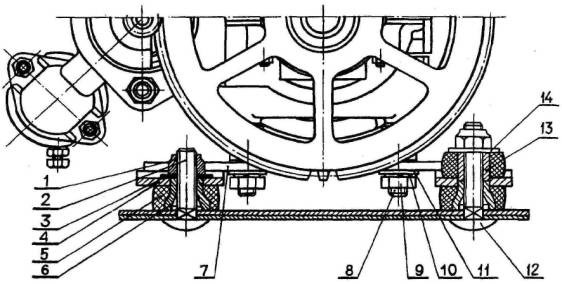

Рис. 7 - Подвеска двигателя:

1 - гайка; 2 - болт; 3 - шайба; 4 - рессора; 5 - амортизатор; 6 - гайка; 7 - основание; 8- шпилька; 9- гайка; 10 - шайба пружинная; 11 - шайба; 12 - болт; 13 - втулка; 14 - шайбаподмоторного основания. Амортизаторы стягиваются гайками крепления 1 до упора шайб 3 и 14 в торцы гаек 6 и втулок соответственно. Момент затяж­ки гаек 2,2...2,5 кгс-м.

Съемное подмоторное основание, состоящее из самого основания и двух планок с рессорами, упрощает установку и снятие двигателя с рамы снегохода. К подмоторному основанию двигатель крепится с помощью четы­рех шпилек, ввернутых в приливы нижней половины картера. Для обеспе­чения регулировки расстояния между шкивами вариатора, которое произ­водится перемещением двигателя, в подмоторном основании имеются пазы под шпильки крепления двигателя. После регулировки расстояния между шкивами гайки крепления двигателя к подмоторному основанию затягивают­ся с моментом 5,0...5,1 кгс-м. В процессе эксплуатации затяжка гаек должна периодически проверяться, так как смещение двигателя приводит к быстрому выходу из строя вариаторного ремня.
