Схема работы гидроусилителя МАЗ-500

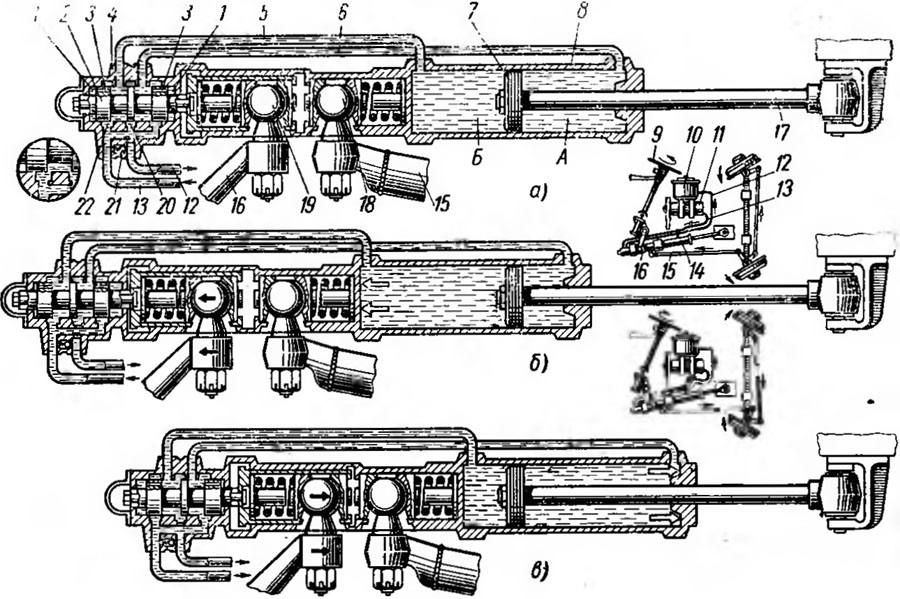

Схема работы гидроусилителя показана на рис. 89.

Крайние пазы корпуса распределителя сообщаются с нагнетательной магистралью 13 насоса, а средний паз этого корпуса соединен со сливной магистралью 12. Левый паз золотника сообщается с левой полостью силового цилиндра, правый паз —с правой полостью силового цилиндра. Имеющиеся на торцах золотника реактивные камеры 1 служат для удержания золотника в нейтральном положении. При этом зазор между кромками

пазов на золотнике и корпусе находится в пределах 0,3—0,4 мм. При нейтральном положении золотника вся жидкость, поступающая от насоса, отводится через зазоры между кромками пазов из нагнетательной магистрали в сливную, и перемещения поршня в силовом цилиндре, а следовательно, и управляемых колес автомобиля не происходит.



При повороте рулевого колеса сошка через шаровой палец 19 перемещает золотник 2 в сторону от нейтрального положения.

При этом нагнетательная и сливная полости в корпусе распределителя разобщаются, и жидкость начинает поступать в соответствующую полость силового цилиндра, производя перемещение цилиндра относительно поршня. Движение цилиндра через шаровой палец 18 и связанную с ним продольную рулевую тягу передается управляемым колесам автомобиля.

Если прекратить вращение рулевого колеса, золотник останавливается, а корпус распределителя надвигается на золотник и занимает нейтральное положение. Поворот управляемых колес автомобиля прекращается.

Гидроусилитель рулевого механизма обладает высокой чувствительностью. Перемещение золотника, необходимое для поворота колес автомобиля, составляет всего 0,4—0,6 мм.

Давление в рабочей полости силового цилиндра увеличивается с повышением сопротивления повороту колес. Одновременно увеличивается давление в реактивной камере золотника. Под действием этого давления золотник постоянно стремится вернуться в нейтральное положение.

Чем больше сопротивление повороту колес, тем больше усилие, с которым золотник стремится вернуться в нейтральное положение, и тем больше усилие на рулевом колесе. Вследствие этого у водителя создается такое же «чувство дороги», как и при рулевом управлении с непосредственной передачей усилия от сошки к управляемым колесам.

Усилие на ободе рулевого колеса, соответствующее началу работы гидроусилителя при движении автомобиля, не превышает 5 кГ.

Для возможности управления автомобилем при неработающем усилителе (например, при буксировке) в корпусе распределителя установлен обратный клапан, перепускающий жидкость из одной полости силового цилиндра в другую.

Следует иметь в виду, что допускается лишь кратковременная работа рулевого управления при неработающем усилителе, так как при этом значительно возрастает усилие на рулевом колесе и увеличивается свободный ход рулевого управления. Скорость движения автомобиля с неработающим усилителем не должна превышать 20 км/ч во избежание перегрузки рулевого механизма.

Для уплотнения полостей, находящихся под давлением, в конструкции гидроусилителя широко применены резиновые кольца, круглого сечения. Резиновое кольцо, вложенное при сборке деталей в канавку, подвергается предварительному сжатию. Под действием давления кольцо изменяет свою форму, прижимается к стенке канавки и даже выдавливается в уплотняемый зазор. Вследствие этого полости, находящиеся под давлением, надежно уплотняются. При изменении направления давления кольцо перемещается к противоположной стенке канавки и уплотняет зазор аналогичным образом. Во избежание закусывания кольца и среза резины ширина канавки несколько превышает диаметр сечения кольца.

В распределителе установлены три уплотнительных кольца круглого сечения. Подобными кольцами уплотнены также крышки силового цилиндра и соединения всех трубопроводов, связывающих распределитель с насосом и силовым цилиндром.
