Конструкция трехцилиндрового компрессора троллейбуса





Масляный насос шестеренного типа трехцилиндрового компрессора троллейбуса



Масляный насос шестеренного типа обеспечивает смазку компрессора под давлением. Корпус масляного насоса прикреплен к картеру компрессора. Насос приводится в действие коленчатым валом через зубчатую передачу. Схема действия масляного насоса приведена на рис. 105.

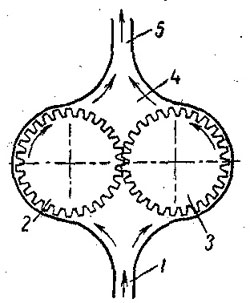

Рис. 105. Принципиальная схема действия масляного насоса компрессора ЯТБ-1






По трубопроводу 1 масло подводится к шестерням 2 и 3, вращающимся в указанных на схеме направлениях. Заполняя промежутки между зубьями обеих шестерен, масло увлекается' в направлении их вращения и с силой выбрасывается в полость 4 и далее в маслопровод 5. Для нормальной работы такого насоса зазоры между торцами шестерен и плоскостями корпуса и крышки, а также зазоры по окружности зубьев и корпуса не должны превышать. определенных значений.
На рис. 106 приведена конструкция масляного насоса. На коленчатом валу компрессора насажена ведущая цилиндрическая шестерня 1 со спиральными зубьями, которая находится в зацеплении с ведомой промежуточной шестерней 4. Ведомая шестерня 4 сидит на одном валу с ведущей шестёрней 2 масляного насоса, имеющей прямые зубья. Ведущая шестерня 2 вращает вторую ведомую шестерню 3 масляного насоса. Масло нагнетается шестернями 2 и 3 при их вращении.

В корпусе 6 к масляному насосу подходят два канала. Один канал — всасывающий 9 — идет из нижней части картера, а второй — нагнетательный 7 — направлен вверх. Отверстия в корпусе насоса, необходимые при сверлении каналов, закрыты пробками 5 и 10.

При вращении шестерен масло захватывается зубьями, проходит по окружности корпуса и выбрасывается в нагнетательный канал. В верхней части крышки нагнетательный канал выходит к картеру компрессора, к маслораспределительным кольцам 11 (см. рис. 104), запрессованным в картер, и к шейке коленчатого вала.

Через маслораспределительные кольца масло проходит в канал коленчатого вала, а затем поступает к шатунным подшипникам и через каналы в шатунах — к поршневым кольцам.

К нагнетательному каналу присоединен редукционный клапан 8 (см. рис. 106), ввернутый внутрь корпуса масляного насоса. Этот клапан отрегулирован таким образом, что при достижении определенного давления в нагнетательном канале клапан открывается и излишнее масло стекает в картер. При этом уменьшается давление в нагнетательном канале и система предохраняется от чрезмерного количества масла. Обычно редукционный клапан регулируют на давление 0,12—0,17 Мн/м2 (1,2—1,7 кГ/см2) (при нагретом компрессоре). Для проверки давления масла в нагнетательном канале в корпусе масляного насоса имеется пробка 10.
Смазку компрессора производят компрессорным маслом марки 12М (ГОСТ 1861—54), а при температуре ниже минус 10° — индустриальным маслом марки 12 или веретенным 2 (ГОСТ 1707—51). Уровень масла должен достигать цилиндрического конца контрольной пробки маслоналивного отверстия в картерё компрессора.

При нормальной работе компрессора со скоростью вращения коленчатого вала 1200 об/мин температура головки блока не должна превышать температуру окружающего воздуха более чем на 100° С, а температуру масла в картере — более чем на 50° С.

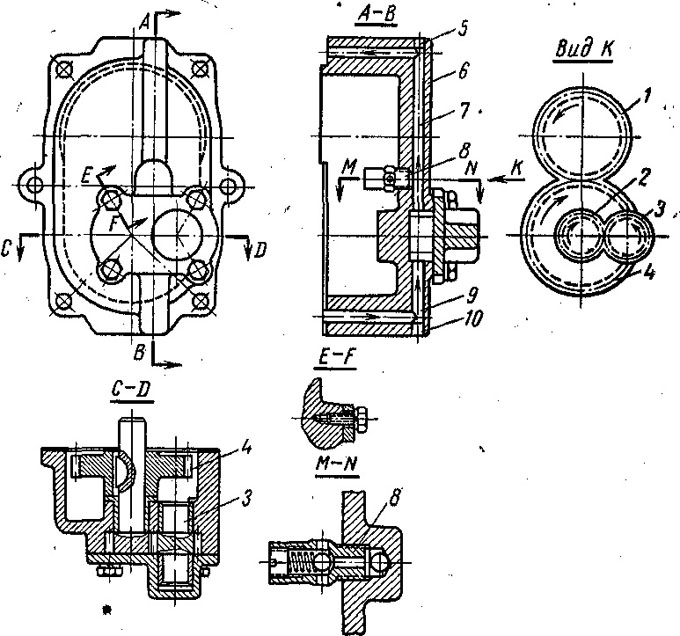

Рис. 106. Устройство масляного насоса трехцилиндрового компрессора ЯТБ-1
