12. Путевая
уборочная машина системы В. X. Балашенко
Приведение путевой уборочной машины
Балашенко в транспортное положение
Для приведения путевой уборочной

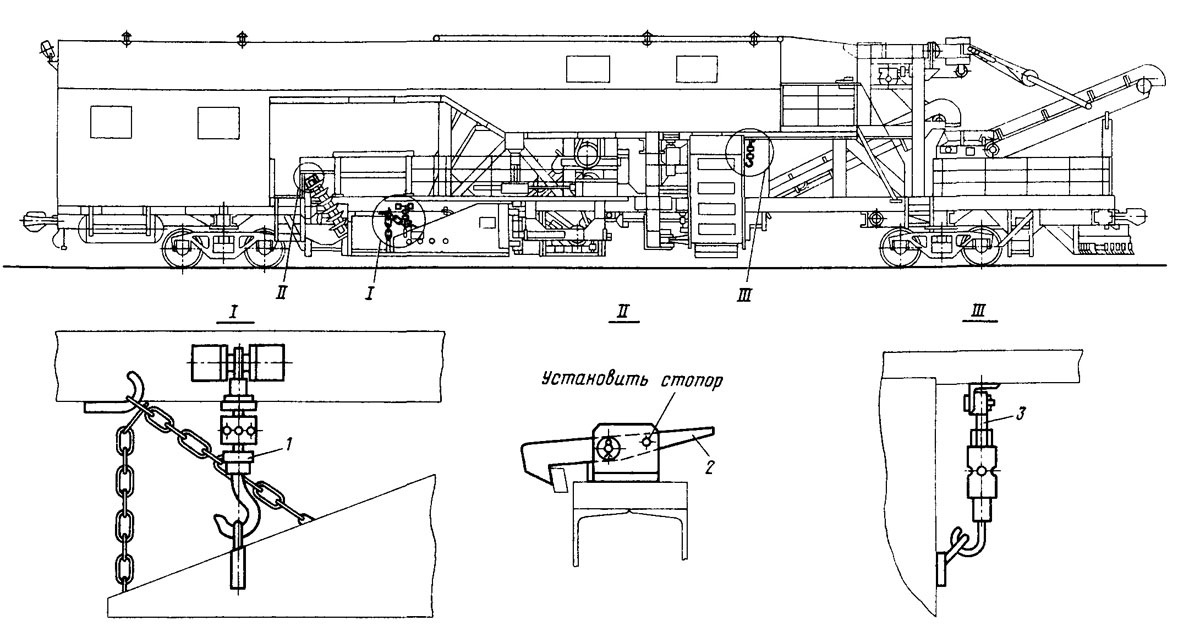

машины Балашенко в транспортное положение (рис. 114) нужно:
поднять пневматическим цилиндром щиты скалывающего устройства в
верхнее положение, закрепить стопорный сектор механизма подъема
фиксатором, а щиты болтами с гайками;
каждое боковое крыло собирающего устройства поднять вверх и
установить параллельно продольной оси машины; крыло закрепить в
транспортном положении, установив цепь и притянув к ферме машины
винтовой стяжкой и стопорными болтами. Направляющий подкрылок
зафиксировать пневматическим стопором. На вертикальный вал
механизма подъема крыла установить стопорный хомутик;
поднять очистной плуг в верхнее положение и застопорить
пневматическими стопорами и фиксирующими болтами;
повернуть вверх дисковые рыхлители таким образом, чтобы рама
рыхлителя застопорилась за транспортную защелку, а защелку
зафиксировать пальцем. Дополнительно притянуть раму рыхлителя к
ферме болтами.
Для установки боковых элеваторов в транспортное положение
необходимо поднять нижнюю раму элеватора в верхнее положение
и закрепить транспортной стяжкой,
развернуть элеватор на угол 90°, прижав к ферме машины;
притянуть элеватор винтовой стяжкой к ферме. Оба элеватора
стянуть винтовой стяжкой. Поднять подъемную раму среднего
элеватора и зафиксировать ее. Опустить поворотный конвейер на
транспортную подставку и прикрепить к подставке транспортными
болтами.
|
