Использование по назначению трактора БЕЛАРУС 1402

1. Эксплуатационные ограничения




   Невыполнение следующих правил и указаний приводит к появлению не-исправностей:

   • запрещается внесение в конструкцию трактора изменений без согласо-вания с изготовителем;

   • запрещается проведение ТО-1, ТО-2, ТО-3 в гарантийный период само-стоятельно – необходимо заключить договор на техническое обслуживание трактора в гарантийный период с техническим центром по сервисному обслу-живанию тракторов «БЕЛАРУС»;

   • использовать для заправки (дозаправки) узлов масла, смазки и специ-альные жидкости только в соответствии с таблицей 4.3;

   • не допускается эксплуатация подогревателя на биотопливе;

   • запрещается заправлять РЖ напрямую в секцию бака гидросистемы трактора. При заправке использовать маслозакачивающий насос, установлен-ный на тракторе;

   • своевременно подтягивать гайки гусениц. Ослабленная гайка или ее от-сутствие, уменьшает срок службы РМШ;

   • запрещается запускать двигатель с буксира;

   • запрещается запускать двигатель перемыканием контактов на стартере;

   • запрещается запускать двигатель от внешних источников питания;

   • не допускается полная нагрузка непрогретого двигателя. После пуска дать двигателю поработать не менее 3 мин на минимальной частоте вращения ко-ленчатого вала с постепенным повышением ее до 1600 мин-1;

   • не рекомендуется работа двигателя более 15 мин на частоте вращения холостого хода из-за возможного попадания масла во впускной коллектор;

   • не допускать дымление двигателя и значительного падения частоты вращения коленчатого вала двигателя от перегрузки;




     -99

   • поддерживать частоту вращения коленчатого вала от 1000 до 1200 мин-1 при вынужденной работе двигателя без нагрузки (холостой ход);

   • отключать АКБ от бортовой сети по истечении не менее 1 мин после остановки двигателя;

   • включать и переключать передачи КП при малой частоте вращения ко-ленчатого вала двигателя и полностью выжатой педали сцепления, а диапазоны КП – после полной остановки трактора;

   • запрещается начинать движение трактора при давлении воздуха в пнев-мосистеме менее 0,65 МПа;

   • запрещается при заглубленном рыхлителе выполнять поворот трактора и движение задним ходом;

   • запрещается движение трактора на металлической гусенице с РМШ по дорогам общего пользования с асфальтовым покрытием;

   • при загорании любой сигнальной лампы комбинации приборов или нахождении стрелки указателя в зоне красного цвета (рисунок 1.5), а также ми-гании или свечении диагностической лампы «ДИАГНОСТ. ДВИГ.» на боковой панели и появлении сообщения о неисправности на информационном мониторе необходимо остановить двигатель и найти неисправность. Эксплуатировать трактор разрешается только после устранения неисправности;

   • при загорании контрольных ламп засоренности фильтра воздухоочисти-теля 2 (рисунок 1.6) или фильтра ГСП 3, контрольной лампы «УРОВ. МАСЛА КП» 1 (рисунок 1.21) провести внеплановое ТО соответствующей системы;

   • при частом загорании контрольной лампы перегрева РЖ ГСП 1 (рису-нок 1.6) необходимо найти и устранить неисправность;

   • при частом сгорании предохранителя электрической цепи необходимо установить причину и устранить неисправность;

   • запрещается одновременное включение кондиционера и контура отоп-ления;

   • независимо от сезона включать кондиционер не реже одного раза в ме-сяц не менее чем на 15 мин во избежание высыхания уплотнений вала компрес-




     сора или заклинивания подвижных деталей внутри контура для циркуляции хладагента при температуре окружающего воздуха не менее плюс 5 °С или в отапливаемом помещении;

   • независимо от сезона включать подогреватель не реже одного раза в ме-сяц не менее чем на 10 с для исключения заедания частей водяного насоса и го-релки камеры сгорания;

   • закрывать незадействованные муфты гидросистемы трактора пробками во избежание засорения гидросистемы и выхода из строя распределителя;

   • дополнительное гидрооборудование, подсоединяемое к гидросистеме трактора, должно быть заправлено той же РЖ, что и гидросистема трактора. Несоответствующую или неизвестную РЖ заменить;

   • запрещается включать стеклоочиститель при примерзании щетки к стеклу;

   • запрещается работа щеток стеклоочистителей по сухому стеклу, при образовании в крайних положениях хода щетки обледенения или скопления снега;

   • буксировать трактор в соответствии с указаниями, изложенными в 7.2.




   -101

2. Подготовка трактора к эксплуатации. Обкатка трактора БЕЛАРУС 1402




   Перед вводом трактора в эксплуатацию необходимо выполнить следую-щие работы:

   а) осмотреть трактор, проверить его комплектность;

   б) установить из ящика ЗИП (если имел место демонтаж):

   1. щетки стеклоочистителей с рычагами;

   2. внутренние и наружные зеркала;

   3. ремень безопасности;

      в) доукомплектовать трактор:

      1. огнетушителем;

      2. аптечкой;

      3. ломом и лопатой;

      г) подготовить трактор к обкатке, для чего:

      1. проверить затяжку наружных резьбовых соединений;

      2. выполнить ЕТО в соответствии с таблицей 4.4;

      3. проверить уровень масла в конечных передачах (4.3.6.1), опорных катках и цапфах балансира (4.3.7.1);

      4. проверить натяжение ремней приводов водяного насоса, генерато-ра, компрессора кондиционера (4.3.1.7);

      5. проверить значения параметров комбинированного индикатора в соответствии с таблицей 1.3;

      6. проверить наличие защитных ограждающих щитков (ограждений моторного отсека).

      Для нового трактора установлен период обкатки, равный 30 ч для прира-ботки деталей трактора, что способствует дальнейшей их длительной работе. Недостаточная и некачественная обкатка приводит к значительному сокраще-нию срока службы трактора.

      Обкатывать трактор необходимо на легких работах с использованием гидросистемы. Двигатель допускается загружать не более чем на 50% от номи-нальной мощности.






      При проведении обкатки необходимо соблюдать следующие меры предо-сторожности:

      • постоянно следить за показаниями приборов, работой систем смазки, охлаждения и питания. Особое внимание следует уделить контролю давления масла в двигателе и в КП. Контролировать уровни масла и жидкостей в запра-вочных емкостях;

      • следить за температурой корпуса механизма поворота в районе тормоз-ных камер. Температура не должна превышать 90 ºС. Высокая температура свидетельствует о подклинивании тормозов;

      • проверять затяжку и подтягивать наружные крепежные соединения хо-довой системы трактора.

        После обкатки необходимо выполнить работы, изложенные в 4.1.4.

        П р и м е ч а н и е – Заполненные талоны №1 и №2 в сервисной книжке свидетельствуют о том, что обкатка и ТО после обкатки выполнены изготови-телем.




        -103

3. Подготовка к работе трактора БЕЛАРУС 1402

В начале смены необходимо выполнить следующие работы:

• провести ЕТО в соответствии с таблицей 4.4. Трактор заправлять топ-ливом через горловину 1 (рисунок 3.1) – топливо поступает в два бака одно-временно, бачок подогревателя – через горловину 2;

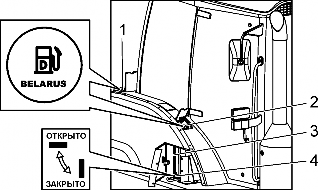

1 – горловина двух топливных баков; 2 – горловина бачка подогревателя; 3 – указатель уровня топлива бачка подогревателя; 4 – кран

Рисунок 3.1 – Заправка топливных систем

Необходимо ежедневно осматривать трактор и не допускать ослабления затяжки крепежа, течи топлива, жидкости и масла, накопления грязи и других отложений, которые могут стать причиной нарушения работы, возгорания или несчастных случаев;

– при температуре окружающей среды ниже минус 15 °С подогреть ОЖ двигателя подогревателем, включив его с помощью таймера одним из способов, приведенных в 3.3.5.

П р и м е ч а н и я :

1. Время разогрева ОЖ зависит от температуры окружающей среды и со-ставляет более 40 мин;

2. Двигатель рекомендуется запускать после подогрева ОЖ до температу-ры более 40 °С (температуру ОЖ проверять по комбинации приборов);

• открыть кран топливной системы 1 (рисунок 3.2), расположенный с ле-вой стороны трактора;




• если трактор не использовался длительное время, то необходимо уда-лить воздух и заполнить топливом топливную систему в соответствии с РЭ двигателя.

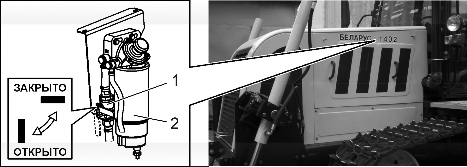

  1 – кран топливной системы; 2 – фильтр предварительной очистки топлива

  Рисунок 3.2 – Кран топливной системы трактора




  1. Посадка в трактор




     Для посадки в трактор необходимо открыть левую дверь кабины и, удер-живаясь за поручень кабины и внутренний каркас двери, стать на две поднож-ки, далее – на гусеницу и крыло. Необходимо сохранять трехточечный кон-такт, чтобы избежать падения (обе руки на поручне и каркасе, а одна нога на подножке, или одна рука на поручне и обе ноги на подножках. После входа в кабину закрыть дверь и занять место на сидении.

     Высадку из трактора осуществлять в обратной последовательности.




     ВНИМАНИЕ: НЕ ВЫПРЫГИВАТЬ ПРИ ВЫХОДЕ ИЗ КАБИНЫ  ВО ИЗБЕЖАНИЕ ПАДЕНИЯ – НЕОБХОДИМО СХОДИТЬ ПО

     ПОДНОЖКАМ И УДЕРЖИВАТЬСЯ ЗА ПОРУЧНИ!

     Правую дверь использовать как запасной выход.




  2. Подготовка рабочего места трактора БЕЛАРУС 1402




     Для удобства пользования трактором перед проведением работ следует настроить рабочее место под индивидуальные параметры, для чего:

• отрегулировать сидение по высоте, его жесткость, положение в про-дольном направлении, наклон спинки в соответствии с 1.4.25 в наиболее удоб-ное положение;




  -105

• отрегулировать наклон рулевой колонки (1.4.17) и положение рулевого колеса по высоте (1.4.12) в наиболее удобное положение;

• отрегулировать положение зеркал заднего вида;

• разблокировать правую дверь кабины;

• промыть ветровое и заднее стекла кабины, для чего:

  1. подключить АКБ к бортовой сети;

  2. правым многофункциональным переключателем (1.4.14) распылить жидкость на ветровое стекло, переключателем стеклоочистителя и стеклоомы-вателя блока выключателей (1.4.10) – на заднее стекло, включить щетки стек-лоочистителей на первую или вторую скорость;

     П р и м е ч а н и е – Направление распыла струи жидкости стекло-омывателем регулируется поворотом шарового сопла форсунки при помощи стальной иглы.

  3. при включенном стеклоочистителе периодически распылять жид-кость стеклоомывателем на соответствующее стекло до полного удаления за-грязнений;



     ЗАПРЕЩАЕТСЯ ДВИЖЕНИЕ ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ ПО СУХОМУ СТЕКЛУ!

  4. в дождливую погоду стеклоочистители оставить включенными на необходимой скорости;

• после запуска двигателя включить и настроить работу климатической установки или отопителя (в зависимости от комплектации).




  1. Использование климатической установки трактора БЕЛАРУС 1402


     Климатическую установку включать при работающем двигателе следую-щим образом:

• переключателем 1 (рисунок 1.11) включить вентилятор на первую ско-рость вращения;

• положением рециркуляционных заслонок 37 (рисунок 1.2) обеспечить поступление необходимого количества свежего воздуха в кабину (максимально

• при полностью закрытых, минимально – при открытых заслонках);




  • откорректировать направление потока поступающего воздуха положе-нием дефлекторов 6;

  • включить кондиционер или контур отопления в зависимости от темпе-ратуры воздуха в кабине:

    1. для включения кондиционера необходимо регулятор охлаждения воздуха 2 (рисунок 1.11) повернуть из положении «0» и установить на желае-мую хладопроизводительность;



    2. для включения контура отопления необходимо при температуре ОЖ в системе охлаждения более 70°С повернуть рукоятку 14 (рисунок 1.2) против часовой стрелки и установить в желаемое положение.

       ЗАПРЕЩАЕТСЯ ОДНОВРЕМЕННОЕ ВКЛЮЧЕНИЕ КОНДИЦИ-ОНЕРА И КОНТУРА ОТОПЛЕНИЯ!



       ВНИМАНИЕ: НЕОБХОДИМО ВЫКЛЮЧИТЬ КОНДИЦИОНЕР ПРЕЖДЕ, ЧЕМ ОСТАНОВИТЬ ДВИГАТЕЛЬ ТРАКТОРА!

  • интенсивность охлаждения или обогрева корректировать изменением скорости вращения вентилятора, положения рециркуляционных заслонок, регу-лятора охлаждения воздуха или рукоятки крана контура отопления соответ-ственно.

При работе кондиционера или контура отопления обязательно должен быть включен вентилятор, закрыты окна, двери и люк.

Если климатическая установка в режиме обогрева воздуха (отопления) не использовалась длительное время, то через 5 минут ее работы необходимо про-верить уровень ОЖ в системе охлаждения двигателя.

1. Использование отопителя трактора БЕЛАРУС 1402




   Отопитель включать в последовательности, приведенной для климатиче-ской установки в 3.3.3, при этом вентилятором управлять переключате-лем 1 (рисунок 1.12).






2. Использование подогревателя трактора БЕЛАРУС 1402




   После подачи рабочего напряжения к подогревателю на экране таймера отображается сообщение INIT (рисунок 3.3а), обозначающая идентификацию подогревателя и автоматически переходит к пункту меню «настройка часов» (мигает значение часов).

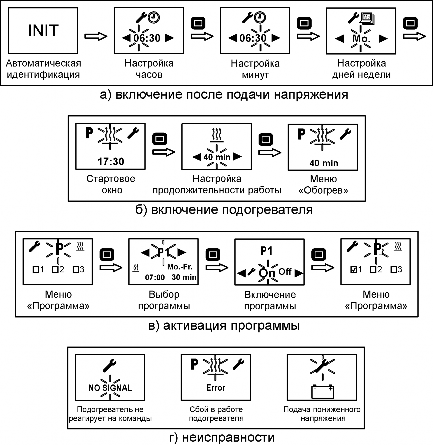

   Рисунок 3.3 – Управление таймером подогревателя




   Необходимо кнопками «Вправо» и «Влево» установить поочередно зна-чение часов, минут и указать день недели, а значение каждого параметра под-твердить кнопкой «Подтверждение».

   Подогреватель включается тремя способами:



   а) немедленное включение – нажать на кнопку «Включение»; ВНИМАНИЕ: ПЕРЕД ВКЛЮЧЕНИЕМ ПОДОГРЕВАТЕЛЯ НЕОБ-ХОДИМО ОТКРЫТЬ КРАН 4 (РИСУНОК 3.1) И УБЕДИТЬСЯ В НАЛИЧИИ ТОПЛИВА В БАЧКЕ ПОДОГРЕВАТЕЛЯ ПО УКАЗА-ТЕЛЮ 3!






   б) включение с установкой времени работы (рисунок 3.3б) – зайти в меню

   «Обогрев» (при мигающем символе нажать на кнопку «Подтверждение»), кнопками «Влево», «Вправо» установить время работы и нажать на кнопку

   «Подтверждение»;

   П р и м е ч а н и е – Время разогрева ОЖ зависит от температуры окружающей среды и составляет более 40 мин.

   в) активирование программы (рисунок 3.3в) – зайти в меню «Программа»:

   1. кнопками «Влево», «Вправо» выбрать программу из трех вариантов для активирования или редактирования и нажать на кнопку «Подтверждение»;

   2. кнопками «Влево», «Вправо» выбрать символ «On» для активиро-вания, «Off» – деактивирования, «настройки» – редактирования предложенного варианта программы и нажать кнопку «Подтверждение».

При выборе символа «настройка» кнопками «Вправо» и «Влево» устано-вить поочередно день (дни) запуска, время запуска и продолжительность рабо-ты, а значение каждого параметра подтвердить кнопкой «Подтверждение».

При активированной программе меню отображается символом , а номер активированной программы – значком .

Допускается одновременно активировать три программы.

При включении подогревателя на экране таймера в течение 2 с отобража-ется «On» (вкл), а затем – оставшееся время работы.

Для выключения подогревателя необходимо нажать на кнопку «Выход», после появления сообщения «OFF» откроется стартовое окно, подсветка экрана гаснет через 10 секунд.

При возникновении неисправности в работе подогревателя на экране таймера отображаются сообщения, приведенные на рисунке 3.3г.
