Выключатель массы тракторов К-701, К-700А (Кировец)

Выключатель массы тракторов К-701, К-700А (Кировец)

Выключатель массы (рис. 66) с дистанционным управлением предназначен для отключения аккумуляторных батарей от „массы” при выполнении ремонтных, монтажных и других работ по системе электрооборудования трактора, а также при длительных стоянках трактора с целью уменьшения их разряда.

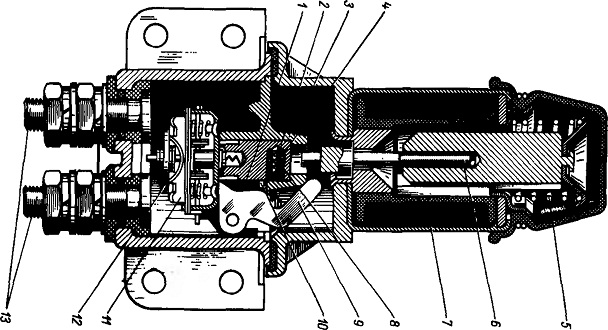

Рис. 66. Выключатель массы
1 — подвижной шток; 2 - стержень; 3 - основание; 4, 5 - пружины; 6 — шток; 7 - электромагнит; 8 - упор; 9 - нажимная пластина; 10 - перемычка; 11, 12 - контакты; 13-
клеммы

Выключатель управляется кнопкой, установленной на щитке приборов. В верхней части корпуса выключателя установлен электромагнит 7, сердечник которого вместе со штоком 6 отводится в верхнее крайнее положение с помощью пружины 5; в нижней части корпуса на основании 3 установлен запорный механизм, состоящий из нажимной пластины 9, стержня 2, упора 8 и пружины 4. Подвижное контактное устройство, жестко соединенное со стержнем 2, приводится в движение при помощи штока 6 электромагнита 7. При запитывании электромагнита 7 током сердечник, преодолевая усилие пружин через нажимную пластину 9, начнет давить на стержень 2, передвигая его вниз; при переходе через перемычку 10 основания 3 под воздействием пружины 4 упор 8 выдвинется и зафиксирует контакты 11 и 12 во включенном положении. Первыми замкнутся дополнительные контакты 12, а при дальнейшем нажатии сердечника электромагнита 7 на стержень 2 входят в соединение с неподвижными контактами основные подвижные контакты 11.

После этого минусовые клеммы батарей соединяются с „массой” трактора, так как к одной из клемм 13 подходит провод от „минуса” батарей, а вторая клемма 13 соединена медной перемычкой с „массой” трактора. При выключении выключателя необходимо вторично запитать током обмотку электромагнита 7, в этом случае шток 6 нажмет на нажимную пластину 9, последняя своей закругленной частью нажмет на упор 8 и освободит его. Под воздействием пружин стержень 2 вместе с подвижным контактным

устройством займет крайнее верхнее положение, при этом контакты выключателя разомкнутся. Первыми размыкаются основные контакты 11, а затем дополнительные (искрогасящие) 12.

Звуковой сигнал тракторов К-701, К-700А (Кировец)

Звуковой сигнал — электрический, постоянного тока, установлен на облицовке (слева) под капотом, предназначен для звуковой предупредительной сигнализации.

Силу звука сигнала регулируют, уменьшая или увеличивая зазор между якорем и электромагнитом. Для этого следует снять лючок крышки сигнала, отвернуть зажимную гайку над резонатором и повернуть отверткой центральный стержень.

Вращение стержня вправо вызывает уменьшение силы звука, влево — увеличение.

Во время эксплуатации трактора необходимо оберегать сигнал от повреждения и следить, чтобы контакты прерывателя плотно прилегали друг к другу, а их контактные поверхности были чистыми.

Электропровода тракторов К-701, К-700А (Кировец)

На тракторе для соединения всех узлов электрооборудования применены провода марки ПГВА сечением от 1 до 2,5 мм2. На концы каждого провода надеты полихлорвиниловые трубки с номерами, соответствующими номерам данного провода по схеме.
