Гидрораспределитель с редуктором тракторов К-701, К-700А (Кировец)


Гидрораспределитель с редуктором (рис. 50) состоит из следующих основных узлов: гидрораспределителя с червячным редуктором и присоединенных к корпусу гидрораспределителя коробок предохранительного гидроклапана 17 и запорных гидроклапанов. Гидрораспределитель служит

для управления силовыми гидроцилиндрами и состоит из корпуса 16 золотника, золотника 9 и центрирующего устройства, состоящего из пружин 10 и плунжеров 12, на которые опираются шайбы 8.

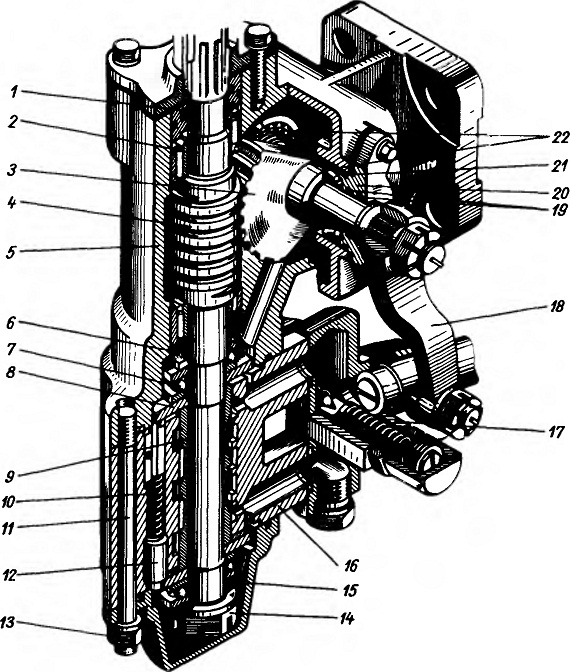

Рис. 50. Гидрораспределитель с редуктором
1 втулка; 2 игольчатый подшипник; 3 сектор; 4 червяк; 5 картер редуктора; 6 -- пружинное кольцо; 7 - упорный подшипник; 8 - опорная шайба; 9 золотник; 10 - пружина; 11 - шпилька; 12 плунжер; 13, 14 -гайки; 15 - крышка; 16 корпус золотника гидрораспределителя; 17 предохранительный клапан; 18 - сошка; 19 - резиновое уплотнение; 20 крышка; 21 регулировочная прокладка; 22 - роликовый подшипник

Центрирующее устройство обеспечивает удержание и возврат золотников в нейтральное положение.

В корпусе 16 золотника имеется пять кольцевых проточек, служащих для подвода и отвода масла.

Для уменьшения протечек масла в гидрораспределителе диаметральные зазоры между золотником и корпусом должны быть минимальными, что достигается подбором пары золотник — корпус.

Гидрораспределитель шпильками 11 и гайками 13 скреплен с картером 5 червячного редуктора.

Червячный редуктор состоит из картера 5, червяка 4 и сектора 3.

Червяк 4 вращается на двух игольчатых подшипниках 2. На верхнем коротком конце червяка выполнены шлицы, которые вводятся в зацепление с шлицевой муфтой приводного вала рулевой колонки.

На нижнем левом конце червяка установлены золотник 9, опорные шайбы 8 и упорные подшипники 7. Степень затяжки упорных подшипников регулируется гайкой 14 при сборке узла.

Сектор 3 выполнен заодно с валиком и вращается на двух конических роликоподшипниках 22. Установка червячной пары и подшипников сектора производится прокладками 21.

Выходной конец вала сектора уплотнен двумя резиновыми кольцами 19. На валу с помощью конических шлицев и гайки закреплена сошка 18. На крышке 20 картера, торце вала сектора 3 и сошке 18 нанесены риски. При совмещении этих рисок сектор и сошка занимают положение, соответствующее прямолинейному движению трактора.

К нижней части корпуса гидрораспределителя прикреплена коробка предохранительного гидроклапана, состоящая из корпуса 4 (рис. 51), в котором размещены седло 5 гидроклапана, шарик 7, направляющая 8 и пружина 3. Гидроклапан с помощью винта 2 регулируется на давление перепуска всего потока 10,5+0,5 МПа (105 кгс/см2). Регулировочный винт фиксируется гайкой 9 и колпачком 1. К верхней части корпуса гидрораспределителя прикреплена коробка запорных гидроклапанов, в которой размещены запорные гидроклапаны 3 (рис. 52) с пружиной 2 и толкатель 4. Запорные гидроклапаны служат для запирания полостей силовых гидроцилиндров при действии внешних сил на штоки.

Уплотнения стыков деталей и узлов выполнены с помощью уплотнительных резиновых колец круглого сечения.

Разборка и сборка узла и все регулировки должны производиться только в случае необходимости в специальной мастерской подготовленными лицами.

Рис. 51. Предохранительный клапан
1 колпачок; 2 - регулировочный пинт; 3 - пружина; 4 - корпус;
5 седло: 6 сливной угольник; 7 шарик: В - направляющая:
9 гайка

Рис. 52. Коробка запорных клапанов
1 корпус запорного клапана; 2 - пружина; 3 запорный клапан;
4 толкатель: 5 поворотный угольник; 6 - корпус коробки;
7 пробка
