Привод управления подачей топлива дизеля Д-245

СИСТЕМА ПИТАНИЯ ДИЗЕЛЯ Д-245 ТРАКТОРОВ МТЗ-100, МТЗ-102

Привод управления подачей топлива дизеля Д-245

На тракторе установлены ручной и ножной приводы управления подачей топлива (рис. 25).

При ножном приводе управления подача зависит от степени нажатия на педаль, не имеющей фиксированных положений, и ее перемещения.

Привод ручного управления с фрикционной фиксацией рукоятки

позволяет устанавливать желаемый режим подачи топлива, а также останавливать дизель.

Для получения максимальной подачи топлива рукоятку 2 перемещают вперед, для уменьшения — назад. Для остановки дизеля рукоятку устанавливают в крайнее заднее положение.

Затяжку пружины 7 фрикционного узла рукоятки 2 привода управления подачей топлива регулируют гайкой 6. С помощью регулируемых вилок 13 и троса 3 регулируют положения педали 1 и рукоятки 2, а с помощью тяги 5 — соответствие положений рычага 14

топливного насоса, педали ножного управления и рукоятки ручного управления.

При заполнении системы топливом открывают краны 11 (см. рис. 24) топливных баков 1 и 2, отворачивают пробку для удаления воздуха на корпусе фильтра грубой очистки топлива. При появлении из отверстия топлива пробку устанавливают на место. Выворачивают пробку на корпусе топливного насоса для удаления воздуха и отворачивают на один оборот болт спуска воздуха на фильтре тонкой

очистки топлива. С помощью специального насоса прокачивают систему, закрывая последовательно, по мере появления первых пузырьков воздуха, болт спуска воздуха на фильтре тонкой очистки топлива и пробку на корпусе топливного насоса.

После удаления воздуха из системы плотно заворачивают рукоятку прокачивающего насоса.

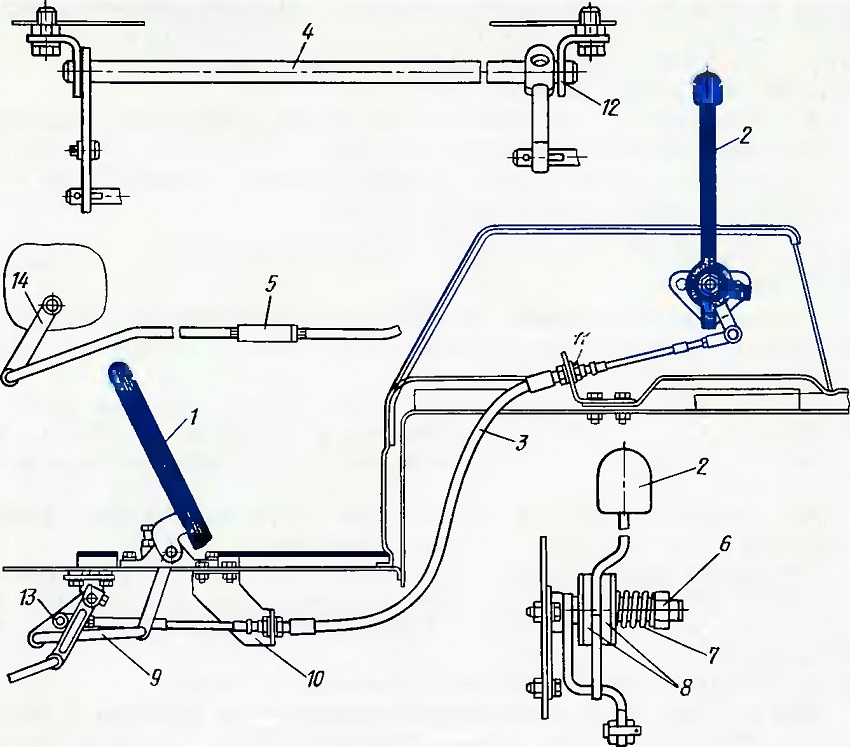

Рис. 25. Привод механизма управления подачей топлива:
1 — педаль; 2 — рукоятка ручного управления; 3 — трос; 4 — поперечный валик; 5 — тяга с регулировочной муфтой; 6 — гайка; 7—пружина; 8 — фрикционные диски; 9 — промежуточная тяга; 10— кронштейн; 11 — задний кронштейн; 12 — кронштейны поперечного валика; 13 — регулировочные вилки троса; 14 — рычаг топливного насоса.
