4.10. ЭЛЕКТРООБОРУДОВАНИЕ ТРАКТОРА Т-150К


На тракторе применено электрооборудование постоянного тока с номинальным напряжением 12 В. Все источники и потребители электроэнергии соединены по однопроводной схеме. Отрицательные полюсы их соединены с корпусом («массой») трактора.


Схема электрооборудования показана на рис. 85.

К источникам электроэнергии относятся: генератор со встроенным реле-регулятором напряжения и аккумуляторная батарея 55.

К потребителям электроэнергии относятся системы пуска дизеля, освещения, сигнализации, вентиляции и контрольно-измерительные приборы. Электрические цепи потребителей электроэнергии защищены от коротких замыканий блоком 41 плавких предохранителей. Он установлен в кабине иа щитке прпборов. Потребители и источники электроэнергии соединены отдельными или собранными в пучки проводами марки ПГВА.

Для удобства монтажа и демонтажа кабины соединение пучков проводов осуществляется штепсельными разъемами 9 и 56.

ВНИМАНИЕ!. В электрической схеме предусмотрено блокирующее устройство, исключающее запуск пускового двигателя при включенных диапазонах и заднем ходе коробки передач трактора. В крышке коробки передач установлен включатель 57, который при включении диапазонов и заднего хода замыкает первичную обмотку магнето на «массу», выключая зажигание.

Перед запуском пускового двигателя установите рычаг переключения диапазонов и заднего хода в нейтральное положение.

Электродвигатель воздухоохладителя при работе потребляет большой ток Для исключения разряда аккумуляторной батареи при неработающем дизеле трактора имеется устройство, автоматически отключающее электродвигатель воздухоохладителя.

Для освещения и сигнализации прицепных орудий схема трактора предусматривает подачу напряжения к ним через семиклеммную штепсельную розетку, установленную на правом лонжероне задней полурамы трактора. Электрооборудование прицепных орудий подключают вилкой ПС300—150 (рис. 87).

Электрическая схема трактора позволяет подключать: три фары 8 с лампами 12 В 32 кд (св); цепь звуковой сигнализации, состоящую из кнопки 4 для подачи сигнала вручную и устройства 10 аварийной сигнализации; два фонаря 5 указателя поворота с лампами 12В 21 кд (св); два габаритных фонаря 6 с лампами 12В 3 кд (св); два фонаря 7 сигнала «стоп» с лампами 12В 21 кд (св).

Примечание. Фары прицепных орудий и устройства аварийной сигнализации подключать через включатели 9

Вилка штепсельного разъема соединяется с соединительной панелью гибким пучком проводов, который является принадлежностью прицепного орудия.

Подключение потребителей электроэнергии, не предусмотренных схемой, может быть разрешено только после согласования с заводом-изготовиталем трактора.

Для включения переносной лампы 53 (рис. 86) на тракторе предусмотрена розетка 43, которая независимо от положения включателя «массы» постоянно находится под напряжением.

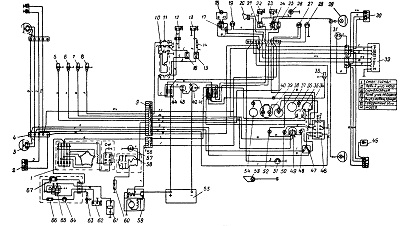

Рис. 86. Схема электрооборудования:

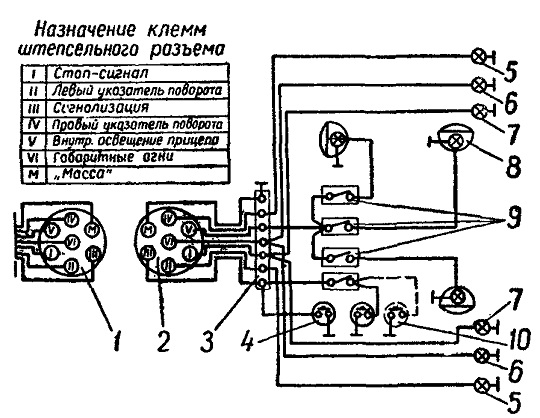

Рис. 87. Схема подключения приборов освещения и сигнализации прицепных орудий:
1 — розетка штепсельного разъема; 2 — вилка штепсельного разъема; 3 — панель соединительная; 4 — кнопка сигнала

 5— фонарь указателей поворота; 6 — габаритные фонари: 7—фонари сигнала «стоп»; 8—фары; 9 — выключатели; 10 — устройство аварийной сигнализации.
