4.5. ГИДРАВЛИЧЕСКАЯ СИСТЕМА КОРОБКИ ПЕРЕДАЧ ТРАКТОРА Т-150К

Фильтры гидросистемы КП трактора Т-150К

 Масло, засасываемое гидравлическим насосом из раздаточной коробки, проходит через заборный фильтр 1 (рис. 56), где предварительно очищается.

Тонкая очистка масла происходит в фильтре линии нагнетания, установленном на верхней крышке корпуса коробки передач. Фильтр состоит из корпуса 2 (рис. 60), закрытого крышкой 1. В корпусе установлен набор сетчатых фильтрующих элементов 3, надетых на перфорированную трубку и поджатых в осевом направлении пружиной 6. Пружина сжата скобой 10, навинченной на стяжную шпильку. Скобу навинчивают До тех пор, пока шайба 9 не станет заподлицо с торцом поршня 7.
Масло, подаваемое насосом, поступает через крышку 1 в корпус 2 Проходя через фильтрующие элементы, оно очищается от посторонних частиц и по центральной трубе проходит в расположенную в крышке полость фильтрованного масла. Эта полость отделена от полости нефильтрованного масла

поршнем 7 с резиновым уплотнительным кольцом 8. Набор фильтрующих элементов 3 снабжен шариковым предохранительным клапаном 5. отрегулированным на давление открытия 0,3—0,35 МПа (3—3,5 кгс/см2), который предназначен для перепуска масла в систему в случае чрезмерного загрязнения фильтра.

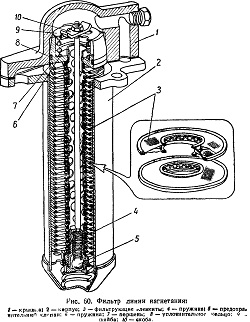

Рис. 60. Фильтр линии нагнетания
