4.5. ГИДРАВЛИЧЕСКАЯ СИСТЕМА КОРОБКИ ПЕРЕДАЧ ТРАКТОРА Т-150К

Распределитель переключения передач трактора Т-150К


Распределитель переключения передач (рис. 57) кранового типа направляет поток масла в одну из четырех гидроподжимных муфт в зависимости от положения его золотника 2. Изменением положения золотника 2 изменяется скорость движения трактора. Распределитель установлен на хвостовике вторичного вала 13 коробки передач и прикреплен к передней стенке ее корпуса. Усилие пружины 6, а следовательно, и усилие, необходимое для переключения передач, регулируют винтом 9. Золотник 2 и сектор 3 должны быть установлены строго по меткам, которые нанесены на впадине зубчатого венца золотника и на среднем зубе сектора.
В расточках боковой крышки 10 расположены перебросные клапаны 11 плунжерного типа, которые в сочетании с гидроаккумулятором позволяют переключать передачи на ходу, под нагрузкой, без разрыва потока мощности.

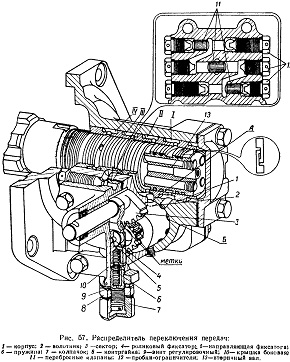

Рис. 57. Распределитель переключения передач:
