4.1.9. Пусковой двигатель
П-350 дизеля СМД-62 трактора Т-150К
Воздухоочиститель пускового двигателя П-350 дизеля СМД-62 трактора Т-150К
Воздухоочиститель (рис. 48), установленный на фланце карбюратора,
предназначен для очистки воздуха, поступающего в цилиндр пускового
двигателя. Он состоит из пластмассового корпуса и фильтрующих элементов
2, собранных из пенополиуретановых колец. Фильтроэлемент закрыт
пластмассовым колпаком 5, который крепится на корпусе глухой гайкой 4.

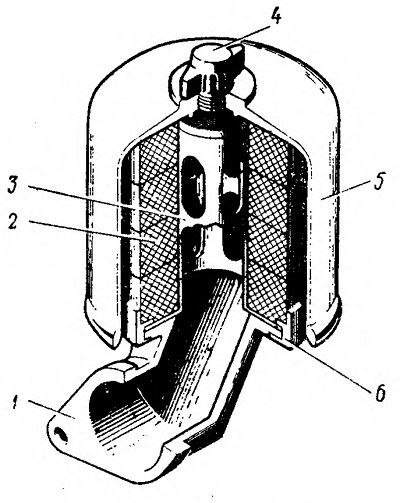

Рис. 48. Воздухоочиститель пускового двигателя:
1—патрубок; 2—элемент фильтрующий; 3—патрубок впускной; гайка глухая; 5
— колпак; 6—планка.
