198. Назначение, устройство и техническая характеристика подъемника «Ремонтник-3»


Подъемник «Ремонтннк-3» предназначен для строительства и ремонта зданий высотой до трех этажей, обеспечивает подачу груза в проемы здания, а также разгрузку транспорта. При разгрузке он имеет грузоподъемность 500 кг и высоту подъема груза 4 м. На рис. 53 подъемник смонтирован на опорной раме, решетчатая мачта из трех шарнирно соединенных секций установлена на поворотном круге, монтажный рычаг прикреплен к нижней секции мачты. На раме расположена лебедка, на барабане которой закреплены грузовой и монтажный канаты. По мачте перемещается подвешенная к грузовому канату каретка с монорельсом, горизонтальное перемещение которого осуществляется электроталью, расположенной на каретке. Возможно применение платформы вместо монорельса. На поворотном круге мачту вращают вручную. Подъемник имеет устройство для проверки ловителей.




Техническая характеристика подъемника «Ремонтннк-3»
Грузоподъемность, кг ... 200

Высота подъема груза, м 9,5

Высота мачты, м 11

Скорость подъема груза, м/мин , , . . 16

Скорость подачи груза в оконные проемы,

м/мин . .......12

Вылет монорельса, м.........3,0

Установленная мощность электродвигателя, кВг.......8,1

Масса подъемника, кг........860

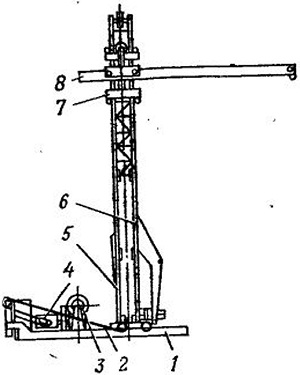

Рис. 53. Подъемник грузовой строительный *Ремонтник-3*
1 — опорная рама; 2 —грузовой канат; 3 — лебедка; 4 — стержень: блока; 5 — мачта; 6 — монтажный рычаг; 7 — каретка; 8 — монорельс
