2.1. ОБЩИЕ СВЕДЕНИЯ О ЛИФТАХ


62. Что называется лифтом? Лифтом называется транспортное устройство прерывного действия, предназначенное для подъема и спуска людей (грузов) с одного уровня на другой, кабина (платформа) которого перемещается по жестким вертикальным направляющим, установленном в шахте, снабженной на посадочных (загрузочных) площадках запираемыми дверьми.

63. Как разделяются лифты в зависимости от назначения? По назначению лифты подразделяют на: пассажирские, грузопассажирские, больничные, грузовые с проводником, грузовые без проводника, грузовые малые. Пассажирские лифты служат



для перевозки людей и сопутствующих малогабаритных грузов, если общий вес их не нарушает грузоподъемности лифта. Г р у зона с с а ж и р с к и е лифты предназначены дли транспортировки грузов и людей. Эти лифты отличаются от пассажирских увеличенными размерами кабин. Больничные лифты служат для транспортировки больных на больничных транспортных средствах с сопровождающим персоналом. Г рузовые лифты с проводником предназначены для транспортирования груза и лиц, сопровождающих его. На грузовых лифтах без проводника транспортируют только грузы. Малые грузовые лифты — это грузовые лифты без проводника, грузоподъемностью до 160 кг включительно с площадью пола кабины до 0,9 м5 и с высотой кабины не более 1 м.

64. По каким основным признакам классифицируют лифты? Лифты классифицируют по следующим основным признакам; виду транспортируемых объектов; типу тягового органа; приводу лифта; приводу дверей; виду шахты; конструкции дверей шахты или кабины; расположению машинного помещения; типу системы управления. По грузоиесущему устройству лифты подразделяют: на лифты с кабиной и лифты с платформой; по типу тягового органа: на канатные, цепные, реечные, винтовые и плунжерные; по типу привода: на электрические и электрогидравлические; по приводу дверей лифты могут быть оборудованные дверями; а) открываемыми вручную; б) полуавтоматическими; в) автоматическими.

65. Как разделяют шахты? Шахты лифтов подразделяют на: а) глухие, огражденные со всех сторон и на всю высоту стеновыми материалами; б) металлокаркасные, огражденные со всех сторон и на всю высоту металлической сеткой или щитами;

в) комбинированные, часть которых глухая, а часть—металлокаркасная.

66. Как разделяют лифты по конструкции дверей шахты и кабины? По конструкции дверей шахты и кабины лифты разделяют на: а) лифты с распашными дверями; б) лифты с горизонтально-раздвижными дверями; в) лифты с вертикально-раздвижными дверями.

67. Какие бывают лифты по расположению машинного помещения? По расположению машинного помещения лифты бывают с машинным помещением, расположенным: а) над шахтой; б) непосредственно под шахтой; в) сбоку шахты.

65. Как различают лифты по типу системы управления? По типу системы управления лифты могут быть: а) с кнопочным

внутренним управлением; б) с кнопочным наружным управлением; в) со смешанным управлением; г) с парным управлением; д) с групповым управлением.

69. Какой лифт называется выжимным? Лифт, у которого кабина приводится в движение силой, действующей снизу, называют выжимным.

70. Какой лифт называется тротуарным? Выжимной лифт, у которого кабина на верхней остановке выходит из шахты, называют тротуарным.

71. Что такое номинальная грузоподъемность лифта? Номинальная грузоподъемность — это вес наибольшего груза, на транспортировку которого лифт рассчитан. В величину поминальной грузоподъемности не входит масса кабины и масса всех устройств, постоянно расположенных в ней (рельсовых путей, монорельсов, талей и т. п.).

72. Как рассчитывают номинальную грузоподъемность лифтов? Номинальную грузоподъемность лифтов рассчитывают по принципу свободного заполнения, исходя из полезной площади пола кабины, по графику (рис. 1), рекомендуемому «Правилами устройства и безопасной эксплуатации лифтов» (ПУБЭЛ) Госпроматомнадзора СССР. При определении полезной площади пола кабины площадь, занимаемую одной из створок распашных дверей при открывании, в расчет не приникают. Массу человека следует принимать равной 80 кг.

73. Что называется номинальной скоростью лифта? Номинальной скоростью лифта называется скорость движения кабины, на которую рассчитан лифт.

74. Что такое рабочая скорость лифта? Рабочая скорость лифта — это фактическая скорость кабины лифта в эксплуатационных условиях. Рабочая скорость кабины отличается от номинальной не более чем на 15 %. По скорости лифты подразделяют на: пассажирские — от 0,63 до 4 м/с; грузовые — от 0,18 до 0,5 м/с.

75. Что понимают под характеристикой (основными параметрами) лифтов? Характеристика — это величины, характеризующие конструкцию и технологические возможности лифта (т. е. основные параметры). Основные параметры пассажирских лифтов (ГОСТ 5746—83*), работающих при переменном трехфазном токе напряжением 220 и 380 В, следующие: а) лифты грузоподъемностью 400 кг: вместимость кабины 5 чел.; номинальная скорость — 0,63; 1,0; 16 м/с; высота подъема — 60. 70, 85 м; число остановок—10, 16, 25; б) грузоподъемно-

стью 630 кг: вместимость кабины 8 чел.; номинальная скорость— 1,0; 1,6 м/с; высота подъема — 60, 85 м; число остановок— 16, 25; в) лифты, устанавливаемые в общественных зданиях и промышленных предприятиях (ГОСТ 8823—85, 8824—84*), грузоподъемностью 800 кг: вместимость кабины 10 чел.; скорость—1,0; 1,6; 2,5 м/с; высота подъема — 45, 65, 100 м;

г) грузоподъемностью 1000 кг: вместимость кабины

12 чел.; скорость — 1,0; 1,6; 2,5; 4,0 м/с; высота подъема 45, 65,

100, 150 м; число остановок — 10, 16, 25; д) грузоподъемностью 1250 кг: вместимость кабины 15 чел.; номинальная скорость их соответственно 1,0; 1,6; 2,5; 4,0 м/с; высота подъема-

45, 65, 100, 150 м; число остановок—10, 16, 25; е) грузоподъемностью 1600 кг: вместимость кабины 20 чел.; номинальная скорость — 2,5; 4,0 м/с, высота подъема—100, 150 м, число остановок — 25, 25.

Лифты с монорельсом: а) грузоподъемностью

1000; 2000 ; 3200 кг; б) номинальной скоростью соответственно 0,4; 0,5; 0,5 м/с; в) числом остановок —45, 12. Выжимные лифты: а) грузоподъемностью 500; 1000; 2000; 3200 кг; б) номинальной скоростью соответственно 0,5; 0,4 и 0,5; 0,4 и 0,5; 0,5 м/с; в) высотой подъема 25 м; г) числом остановок—8. Тротуарные лифты: а) грузоподъемностью 500; 630 кг; б) номинальной скоростью 0,18; 0,2 м/с; в) высотой подъема 6,5 м; г) числом остановок — 3. Перечисленные лифты выпускаются отечественным лнфтостроеннем. Лифты пассажирские и грузопассажирские грузоподъемностью 320, 500, 1000 кг со скоростью движения кабины 0,71; 1,0; 1,4 м/с, больничные грузоподъемностью 500 кг, грузовые грузоподъемностью 500, 1000, 2000 кг эксплуатируются в настоящий момент в большом количестве в жилых домах, административных зданиях, в больницах, в производственных и складских помещениях.

76. Что называется производительностью лифта? Производительностью лнфта называется число пассажиров или количество грузов, перевозимых в единицу временя. Производительность грузового лифта зависит от номинальной грузоподъемности, величины перевозимого груза, высоты и номинальной скорости лифта, а также от времени, затрачиваемого иа остановках для погрузки и выгрузки. На производительность пассажирского лифта илияют следующие факторы: вместимость кабины, место установки, время использования, условия работы (жилой дом, учреждение, учебное заведение и т. д.), высота и скорость подъема; время заполнения и освобождения кабины, время, затрачиваемое на операции, связанные с пуском, разгоном, замедлением и остановкой кабины.

77. Как подразделяют лифты по конструкции привода? По конструкции привода лифтовые лебедки могут быть с канатоведущим шкивом и барабанного типа. Привод лифта может быть редукторным или безредукторным. Барабаны и канатоведуще шкивы наряду с канатами или цепями являются тяговыми органами лебедок. Редуктор служит для передачи вращения от электродвигателя к тяговому органу и снижает угловую скорость последнего. У безредукторных лебедок барабан и канатоведущие шкивы находятся на валу тихоходного электродвигателя.

78. Какой недостаток лифтов с барабанной лебедкой? Основной недостаток лифтов этого типа — большие размеры барабанов, возрастающие по мере увеличения высоты и числа несущих канатов.

79. В чем достоинства лифтов с канатоведущим шкивом? Лебедка с канатоведущим шкивом позволяет значительно уменьшить мощность приводного электродвигателя и получить экономию электроэнергии при работе лифта по сравнению с барабанной лебедкой. Лифты с канатоведущим шкивом просты по конструкции. Они имеют малые габаритные размеры и массу лебедки. В настоящее время лифты с канатоведущими шкивами почти полностью вытеснили лифты с барабанными лебедками.

80. Как создается тяговое усилие в лебедках с канатоведущим шкивом? Тяговое усилие лебедок с канатоведущим шкивом

создается трением между канатами и стенками ручьев канатоведущих шкивов. Сила трения зависит от угла обхвата канатом канатоведущего шкива, формы профиля ручья и величины коэф-фицвента трения между канатом и поверхностью ручьи.

81. На каких лифтах применяют лебедки с редукторным приводом, а на каких —с безредукторным? Лебедки с редукторным приводом применяют иа лифтах со скоростью ие более 1,6 м/с. Безредукторные лебедки используют на лифтах с большими скоростями движения кабины. Безредукторные лебедки отличаются большой массой и сложными системами управления, что повышает их стоимость, создает трудности при изготовлении и обслуживании. Наиболее распространены редукторные лебедки с червячной передачей, у которых канатоведущий шкив насажен консольно иа конец тихоходного нала редуктора.

82. Как располагаются лифтовые лебедки относительно шахты? Лебедки по расположению относительно шахты бывают с нижним и верхним расположением привода (рис. 2).

83. В каких случаях привод располагают внизу? Привод располагают ннизу только в том случае, когда машинное помещение невозможно разместить над шахтой.

84. В чем преимущества и недостатки нижнего и верхнего расположения привода? Верхнее расположение привода упрощает конструкцию лифта, уменьшает число перегибов каната, уве-личнная срок его службы. Длина каната уменьшается в 2—3 раза по сравнению с нижним расположением привода, повышается КПД лифтовой установки. Нижнее расположение привода приводит к повышению нагрузок на шахту, увеличивает длину канатов, делает необходимой установку дополнительных отклоняющих блокон в т. д.

85. В каких шахтах устанавливают лифты? Лифты устанавливают в глухих (кирпичных, железобетонных) или в металлокаркасных шахтах.

86. Где у лифтов расположены аппараты управления? Аппараты управлевия могут быть расположены: при внутреннем управлении—в кабине; при наружном управлении — на посадочной (загрузочной) площадке обслуживаемых лифтов; при смешанном управлении —в кабине а на посадочных (загрузочных) площадках.

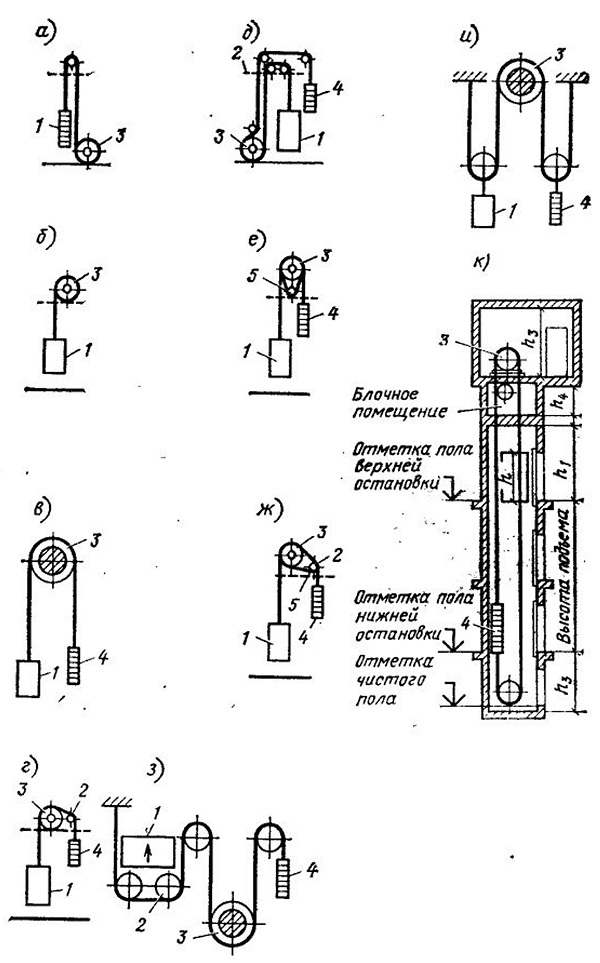

Рис. 2. Кинематические схемы лифтов
а, б. д, з — нижнее расположение лебедки; в. г. е. ж, и. к — верхнее расположение лебедки; 1 — кабина; 2 — блока; 3 — лебедки; 4 — противовесы
